27
7 Техническое обслуживание
7.1 Замечания по технике безопасности при проведении технического обслуживания
Периодическое техническое обслуживание является существенным условием для хорошей работы, безопасности,
эффективной работы и длительного срока службы горелки.
Техническое обслуживание позволяет уменьшить расход энергоносителей, снизить выбросы вредных веществ и
поддерживать надёжную работу изделия во времени.
ОПАСНОСТЬ
Операции по техническое обслуживание и настройка горелки должны осуществляться исключительно
квалифицированными специалистами, в соответствии с инструкциями, приведёнными в настоящем
руководстве и в соответствии со стандартами и предписаниями действующего законодательства.
Прежде чем выполнять какую-либо операцию по техническому обслуживанию, чистке или проверке:
ОПАСНОСТЬ
Отключите электрическое питание горелки, повернув главный выключатель системы.
ОПАСНОСТЬ
Закройте запорный вентиль на линии подачи топлива.
7.2 Программа технического обслуживания
Частота проведения технического обслуживания
Установки, в которых сжигается газ, проверяются, по крайней мере, один раз в год, уполномоченным
квалифицированным специалистом.
Проверки и чистка
Процесс горения
Проанализируйте дымовые газы. Если где-то по сравнению с
предыдущими проверками произошли сильные изменения, значит, там
особенно внимательно надо будет произвести техническое
обслуживание.
Утечки газа
Убедитесь, что в трубопроводе, соединяющем счетчик газа и горелку,
нет утечек газа.
Фильтр газа
Прочищайте фильтр газа, когда он загрязняется.

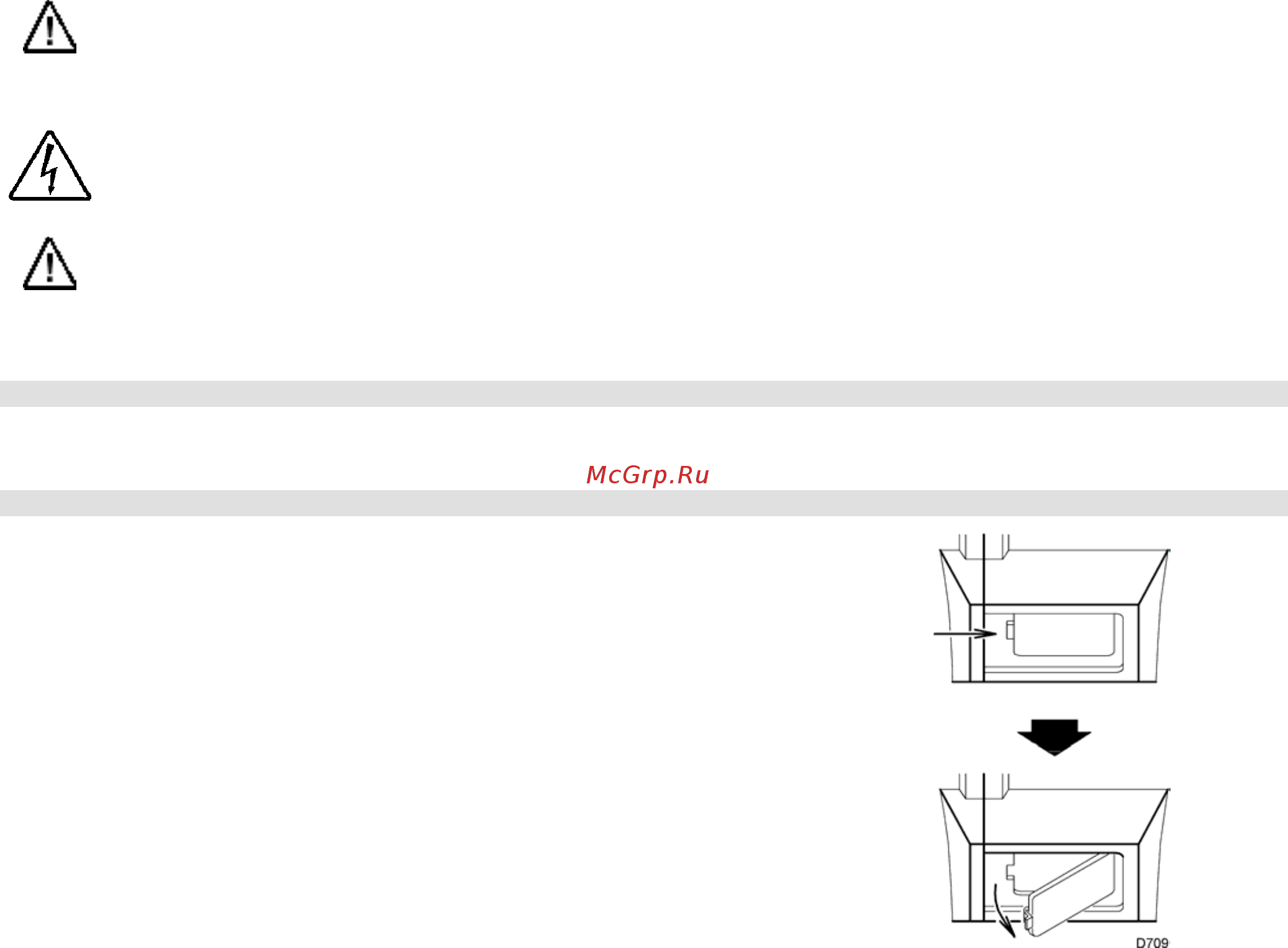

Глазок пламени
Очищайте стекло глазка пламени (Рис. 37).
Рис. 37
Голова горелки
Откройте горелку и проверьте, чтобы все элементы горелки:
− Целы;
− Не деформированы из-за высокой температуры;
− Не запачканы грязью, образовавшейся в помещении;
− Не имеют следов коррозии;
− Стоят на своих местах.
Убедитесь в том, что отверстия для выхода газа для этапа розжига, которые находятся на распределителе газа в
головке горелки, не загрязнены и на них не появилась ржавчина.
Если вы не уверены, снимите колено (5) (рисунок 38).
Серводвигатель
Отсоедините эксцентрик (4) (рис. 28) от серводвигателя, нажав и переместив вправо кнопку (3) (рис. 29), вручную
поверните эксцентрик вперед и назад: он должен вращаться свободно. Снова соедините эксцентрик и серводвигатель,
нажав и переместив влево кнопку (2) (рис .29),
Горелка
Следите за тем, чтобы не было слишком изношенных элементов, винты в механизмах, управляющих перемещением
воздушной заслонки и дроссельной заслонки газа, должны быть затянуты. Также должны быть хорошо затянуты винты,
которыми крепятся электрические провода к клеммам горелки.
Чистите горелку снаружи, особенно шарнирные соединения и эксцентрик (4) (рисунок 28).
Горение
Отрегулируйте горелку в том случае, если параметры процесса горения, замеренные перед тем, как приступать к
техническому обслуживанию, не соответствуют действующим стандартам или являются неудовлетворительными.
Запишите на специальном бланке новые значения процесса горения, они пригодятся вам при проведении последующих
проверок.
