17
4.8 Электрические подключения
Замечания по безопасности электрических компонентов
ОПАСНОСТЬ
¾ При выполнении электрических подключений, необходимо отключить электрическое питание.
¾ Необходимо выполнять электрические подключения в соответствии со стандартами, действующими в
той стране, где устанавливается горелка. Подключения должны осуществляться квалифицированными
техниками. Смотри электрические схемы, приведённые в Приложении А.
¾ Фирма RIELLO снимает с себя всякую ответственность из изменения или подключения, отличающиеся
от тех, что изображены на электрических схемах.
¾ Убедитесь в том, что электрическое питание горелки соответствует тем параметрам, которые указаны
на идентификационной табличке, и в настоящем руководстве. Смотри рисунок 8.
¾ Не перепутайте фазу и нейтраль при выполнении электрического подключения питания. В случае
ошибки произойдет аварийная остановка из-за неудачной попытки розжига.
¾ Горелки RS 70-100-130/M сертифицированы для прерывистого режима работы. Это означает, что «по
правилам» они должны останавливаться, по крайней мере, 1 раз каждые 24 часа, чтобы блок управления
(автомат горения) выполнил процедуру самодиагностики при пуске. Обычно остановка горелки
обеспечивается термостатом/реле давления котла. Если это не так, необходимо последовательно к IN
подключить выключатель с таймером, который будет останавливать горелку, по крайней мере, 1 раз
каждые 24 часа. Смотри электрические схемы, показанные в приложении А.
¾ Электрическая безопасность горелки будет обеспечена только в том случае, когда она правильно
подключена к действующей системе заземления, реализованной в соответствии с действующими
стандартами. Необходимо проверить это важнейшее требование по безопасности. В случае сомнения,
обратитесь к уполномоченным техникам для проведения тщательной проверки электрооборудования. Не
используйте трубы газа в качестве заземления электрических устройств.
¾ Электропроводка должна быть рассчитана на максимальную потребляемую мощность горелки, которая
указана на идентификационной табличке с техническими характеристиками и в настоящем руководстве. В
частности убедитесь в том, что сечение проводов соответствует потребляемой мощности горелки.
¾ При подключении главной линии питания горелки от электрической сети, придерживайтесь следующих
правил:
− Не используйте переходники, тройники, удлинители;
− Установите выключатель на все полюса с размыканием между контактами не менее 3 мм, в
соответствии с предписаниями действующих нормативов по безопасности.
¾ Не касайтесь горелки, намоченными или влажными частями тела и/или стоя на полу голыми ногами.
¾ Не тяните за электрические провода.
Если кожух ещё не снят, снимите его и выполните
электрические подключения в соответствии с
электрическими схемами, приведёнными в приложении
А.
Используйте гибкие провода в соответствии со
стандартом EN 60 335-1.

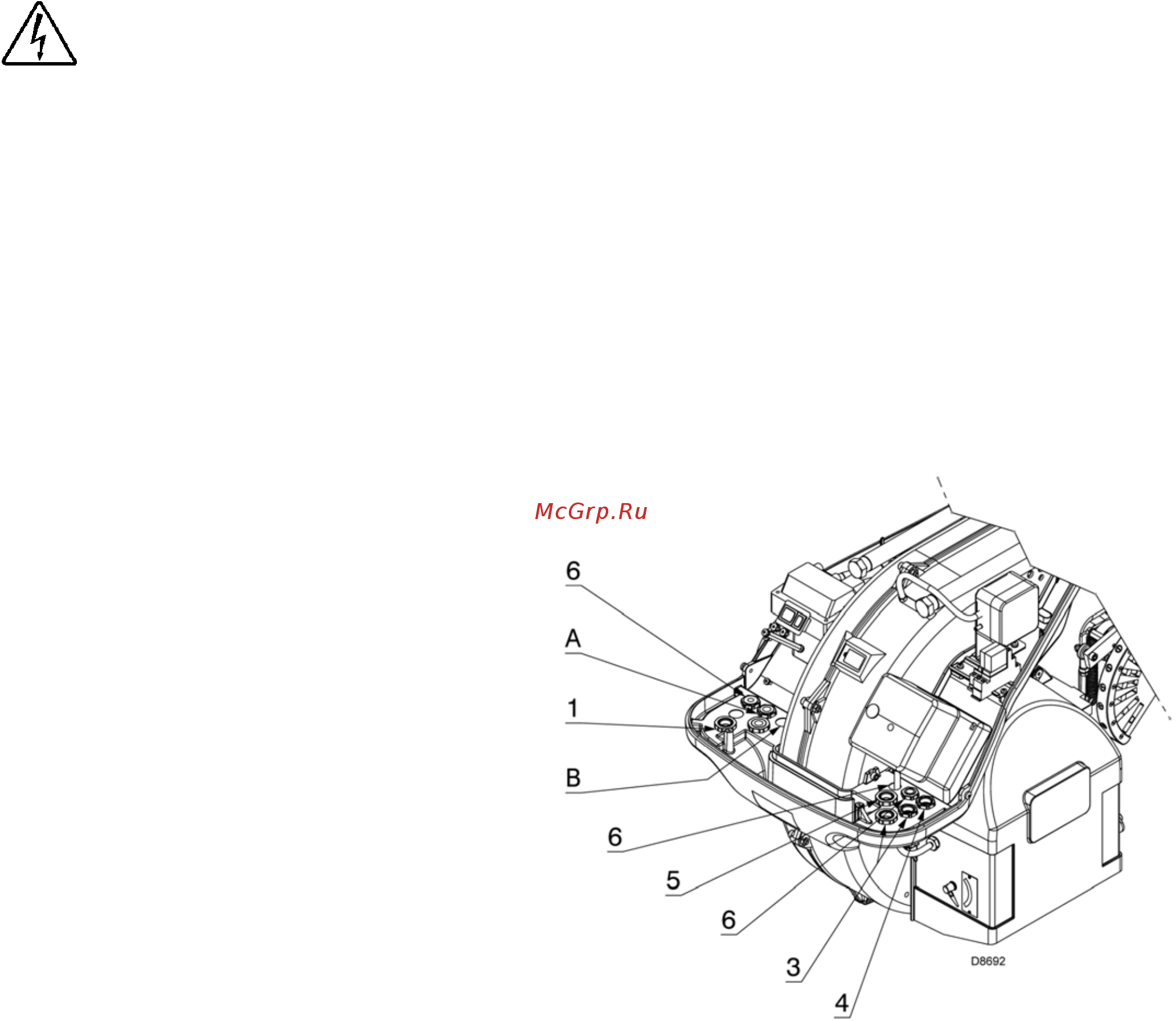

Все провода, присоединяемые к горелке, пропускаются
через кабельные сальники.
Смотри рисунок 20.
Кабельные сальники можно использовать по-разному.
В качестве примера приводим одну из возможных
комбинаций:
1 – Трёхфазное электропитание
2 – Однофазное электропитание
3 – Клапаны газа
4 – Реле давления газа или устройство контроля
герметичности клапанов
5 – Разрешающие сигналы/устройства защиты
6 – Свободный
Рис. 20
