5 Пуско-наладка, настройка и работа горелки
5.1 Замечания по безопасности при первом запуске горелки
ВНИМАНИЕ
Первый запуск горелки должен
осуществляться квалифицированными
специалистами, в соответствии с
инструкциями, приведёнными в настоящем
руководстве и в соответствии со стандартами
и предписаниями действующего
законодательства.
ВНИМАНИЕ
Проверьте, правильно ли работают
устройства регулирования, управления и
защиты.
5.2 Операции, выполняемые перед первым пуском горелки
¾ Убедитесь в том, что предприятие Поставщик газа выполнило все операции по продувке питающей линии, удалив,
таким образом, воздух или инертные газы, присутствующие в трубопроводах.
¾ Медленно откройте ручные вентили, установленные перед газовой рампой.
¾ Установите реле минимального давления газа (Рис. 22) на начало шкалы.
¾ Установите реле максимального давления газа (Рис. 23) на конец шкалы.
¾ Установите реле давления воздуха (Рис. 24) на начало шкалы.

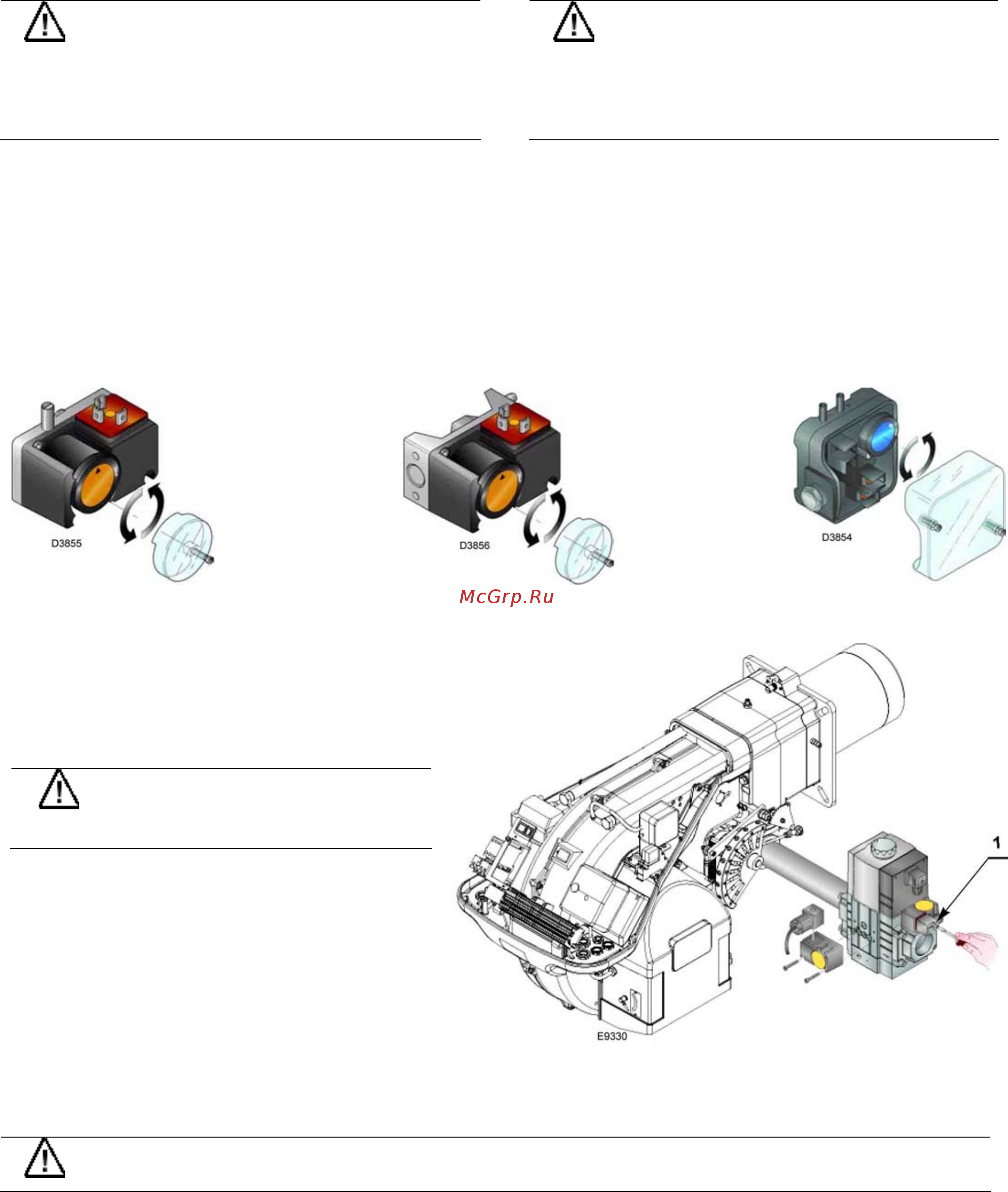

Реле минимального давления газа Реле максимального давления газа Реле давления воздуха
Рис. 22 Рис. 23 Рис. 24
¾ Проверьте давление подачи газа, присоединив
манометр к штуцеру давления (1) (рис. 25) на
реле минимального давления газа: оно должно
быть ниже, чем максимально допустимое
давление на входе газовой рампы, указанное на
шильдике с техническими характеристиками.
ОПАСНОСТЬ
Слишком высокое давление газа
может повредить компоненты
газовой рампы и привести к
взрыву.
¾ Выпустите воздух из трубопровода газовой
рампы, присоединив пластиковую трубку к
штуцеру давления (1) (рис. 25) на реле
минимального давления газа.
¾ Присоедините параллельно двум
электромагнитным клапанам газа две лампочки
или тестер, чтобы проверить момент подачи
напряжения.
В данной операции нет необходимости, если на
каждом из двух электромагнитных клапанов
имеется световой индикатор, сигнализирующий о
наличии электрического напряжения.
Рис. 25
ВНИМАНИЕ
Прежде чем включать горелку, рекомендуется отрегулировать газовую рампу таким образом, чтобы
розжиг происходил при максимально безопасных условиях, то есть при небольшом расходе газа.
