Инструкция по эксплуатации Страница: 32

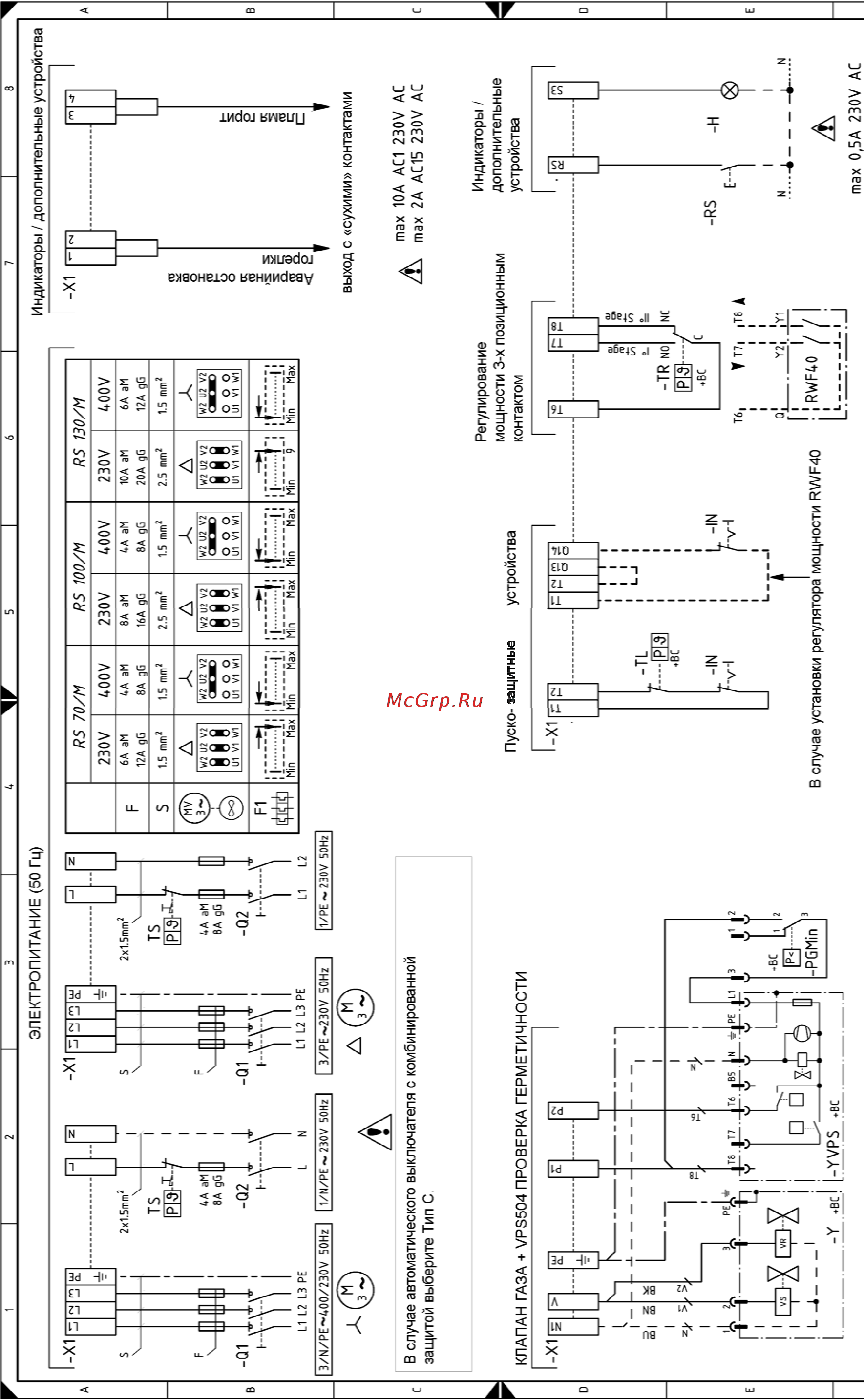

Riello RS 70/M t.c. [32/38] Электрическое подключение выполняемое монтажной организацией лист 5

BU = синий

BK = черный

BN = коричневый

YE = желтый

GN = зеленый

RD = красный

WH = белый

OG = оранжевый

VT = фиолетовый

GY = серый

PK = розовый

GO = золотой

TQ = бирюзовый

SR = серебряный

GNYE =

желто/зеленый

Электрическое подключение, выполняемое монтажной организацией

Лист: 5

Содержание

Вентиляторные газовые горелки 1
Двухступенчатый прогрессивный или модуляционный режим работы 1
Инструкции по монтажу эксплуатации и техническому обслуживанию 1
Раздел страница 3
Указатель указатель 3
Гарантия и ответственность 4
Информация о руководстве по эксплуатации 4
Общая информация и меры предосторожности 4
Техника безопасности и предотвращение несчастных случаев 5
At ch cz dk ee es fi gb gr hu ie is it lt lv no pt se si sk tr i2e 6
Be i2e r b 6
De i2ell 6
Fr i2er 6
Lu pl i2e 6
Nl i2l 6
R s 100 м mz tc fs1 3 400 50 230 50 60 6
Rs 100 m tc 3 400 230в 50гц 3789700 3789710 6
Rs 100 m tl 3 400 230в 50гц 3789701 3789711 6
Rs 130 m mz tc 3 400 230в 50гц 3789800 3789810 6
Rs 130 m mz tl 3 400 230в 50гц 3789801 3789811 6
Rs 70 m tc 3 400 230в 50гц 3789600 3789610 6
Rs 70 m tl 3 400 230в 50гц 3789601 3789611 6
Базовое обозначение 6
Категории горелки страны назначения 6
Обозначение горелок 6
Обозначение напряжение артикул 6
Расширенное обозначение 6
Список имеющихся моделей 6
Страна назначения тип газа 6
Техническое описание горелки 6
1 голова горелки короткая длинная 1 голова горелки короткая длинная 7
Rs 100 m 73 7
Rs 130 m mz 76 7
Rs 70 m 70 7
Вес горелки 7
Вес горелки с упаковкой указан в таблице модель кг 7
Габаритные размеры 7
Габаритные размеры грелки приведены на рисунке 2 учитывайте то обстоятельство что для проверки головки горелки её необходимо открыть откатив заднюю часть по направляющим габаритные размеры открытой горелки это размер i 7
Рис 1 рис 1 7
Рис 2 рис 2 7
Технические характеристики 7
Комплектация 9
Компоненты горелки 9
Рис 5 9
Блок управления соотношением воздух топливо автомат горения 10
Рис 6 10
Рис 7 10
Сервомоторы 10
Замечания по технике безопасности при монтаже 11
Монтаж 4 монтаж 11
Перемещение 11
Предварительные проверки 11
Рис 8 11
Длина головы 12
Крепление горелки на котёл 4 крепление горелки на котёл подготовка котла 12
Рабочее положение 12
Рис 10 12
Рис 11 12
Рис 9 12
Датчик электрод 13
Крепление горелки на котел 13
Рис 12 13
Рис 13 13
Максимальная мощность горелки максимальная мощность горелки рис 16 14
Регулировка головы горелки 14
Рис 15 14
Монтаж газовой рампы 16
Потери давления на линии подачи газа указаны в приложении с 16
Рис 18 16
Рис 19 рис 19 16
Замечания по безопасности электрических компонентов 17
Рис 20 17
Электрические подключения 17
Настройка реле тепловой защиты 18
Замечания по безопасности при первом запуске горелки 19
Операции выполняемые перед первым пуском горелки 19
Пуско наладка настройка и работа горелки 19
Максимальная мощность 20
Мощность горелки 20
Пуск горелки 20
Регулировка горелки 20
Рис 27 20
Розжиг горелки 20
Минимальная мощность 21
Промежуточные производительности 21
Рис 28 21
Рис 29 21
Рис 30 22
Рис 31 22
Рис 32 22
Остановка горелки 23
Правильный розжиг 23
Рабочая последовательность горелки 23
Рис 33 рис 33 функционирование в рабочем режиме 23
Рис 34 5 отключение горелки во время работы 23
Измерение тока ионизации 24
Контроль давления воздуха и газа на голове горелки 24
Окончательные проверки на работающей горелке 24
Рис 35 24
Рис 36 24
Автомат горения которым комплектуется горелка имеет функцию диагностики с помощью которой можно легко определить возможные причины неисправности сигнализация красный световой индикатор для того чтобы использовать данную функцию необходимо подождать по крайней мере 10 секунд с того момента как произойдёт аварийная остановка автомата горения затем нажать кнопку перезапуска после аварийной остановки и удерживать ее нажатой не менее трех секунд после того как кнопка будет отпущена красный световой индикатор начнет мигать как показано на следующем рисунке красный световой индикатор горит подождите по крайней мере 10 секунд 25
Нажмите кнопку и удерживайте ее нажатой более 3 секунд сигнал интервал 3 секунды сигнал 25
Неисправности причины устранения 25
Световой индикатор мигает затем ждет 3 приблизительно секунды затем снова выдает последовательность импульсов по количеству импульсов можно определить тип неисправности в соответствии с приведенной далее таблицей 25
Сигнал неисправность вероятная причина как устранить 25
Автомат горения имеет еще одну функцию которая позволяет проверить правильность работы горелки сигнализация зеленый световой индикатор постоянно горит для того чтобы использовать данную функцию необходимо подождать по крайней мере 10 секунд с момента розжига горелки нажать кнопку на автомате горения и удерживать ее нажатой не менее трех секунд после того как кнопка будет отпущена зеленый световой индикатор начнет мигать как показано на следующем рисунке зеленый световой индикатор горит подождите по крайней мере 10 секунд 26
Внимание если время больше 2 секунд значит розжиг происходит с задержкой проверьте регулировку гидравлического тормоза на клапане газа и регулировки воздушной заслонки и головки горелки 26
Данная информация обновляется при каждом запуске горелки данная информация обновляется при каждом запуске горелки после считывания информации еще раз кратковременно нажмите кнопку на автомате горения горелка повторит цикл пуска 26
Мигание 0 4 с 26
Миганий 2 8 с 26
Мигания 0 8 с 26
Нажмите кнопку и удерживайте ее нажатой более 3 секунд сигнал интервал 3 секунды сигнал 26
Нормальная работа время обнаружения пламени 26
Световой индикатор мигает затем ждет 3 приблизительно секунды затем снова выдает последовательность импульсов по количеству импульсов можно узнать время срабатывания датчика обнаружения пламени после открывания клапанов газа в соответствии с приведенной далее таблицей 26
Сигнал время обнаружения пламени 26
Замечания по технике безопасности при проведении технического обслуживания 27
Программа технического обслуживания 27
Рис 37 27
Техническое обслуживание 27
Как закрыть горелку 28
Как открыть горелку 28
А приложение схема электрического щита 29
Координаты 29
Номер листа 29
Обозначения на электрических схемах 29
Рабочая схема rmg m 29
Расшифровка ссылок 29
Указатель 29
Электрические соединения внешнего регулятора мощности rwf40 29
Электрические соединения выполняемые монтажной организацией 50 гц 29
Рабочая схема rmg m лист 3 30
Рабочая схема лист 4 31
Электрическое подключение выполняемое монтажной организацией лист 5 32
Электрическая схема подключения внешнего устройства rwf 40 лист 7 33
Rs 70 100 m rs 130 m mz 3002719 34
Rs 70 100 m rs 130 m mz 3010416 34
В приложение аксессуары на заказ 34
Газовая рампа соответствует стандарту en 676 в комплекте с клапанами регулятором давления и фильтром адаптеры газовая рампа горелка 34
Горелка потенциометр преобразователь аналогового сигнала 34
Интерфейс переходник с rmg на пк интерфейс переходник с rmg на пк горелка артикул 34
Потенциометр для отображения текущей нагрузки потенциометр для отображения текущей нагрузки горелка артикул 34
Регулятор мощности для модуляционного режима работы 34
Регулятор мощности с сигналом 4 20 ма 0 10в 34
Тип артикул тип артикул rs 70 100 m rs 130 m mz asz 3010416 e5202 3010415 34
В таблицах приведены значения минимальной потери давления на трубопроводе подачи газа в зависимости от максимальной мощности горелки 36
С приложение давление подачи газа 36
Рис 39 37
D приложение рабочий диапазон в зависимости от плотности воздуха 38
Q qr h r h 38
