4.6 Регулировка головы горелки
На этом этапе монтажа головка горелки закреплена на
котле, как показано на рисунке (13).
На данном этапе удобно произвести регулировку головы
горелки, которая зависит только от максимальной
мощности, которую она должна развивать.
Имеется две регулировки головы горелки:
¾ регулировка воздуха;
¾ регулировка газа;
Регулировка воздуха
Поверните винт (2), пока нужная вам риска не совпадет с
передней поверхностью фланца (1).
ОСТОРОЖНО
Важное замечание
Для того чтобы упростить регулировку,
ослабьте винт (3) (Рис. 14), выполните
регулировку, после чего затяните его.
Регулировка газа
Ослабьте винты (4) и поверните зажимное кольцо (5) так,
чтобы нужная вам риска совпала со стрелкой (3) (Рис.14).
Затяните 3 винта (4).
Пример:
RS 70/M, мощность горелки = 600 Мкал/час.
Из графика 16 видно, что для данной мощности,
необходимо установить регулировку воздуха и регулировку
газа на риску 4.
ЗАМЕЧАНИЕ
На графике показана оптимальная настройка для типов
котлов, соответствующих рисунку 4.рекомендуемые
настройки можно будет изменить во время пуско-
наладочных работ.

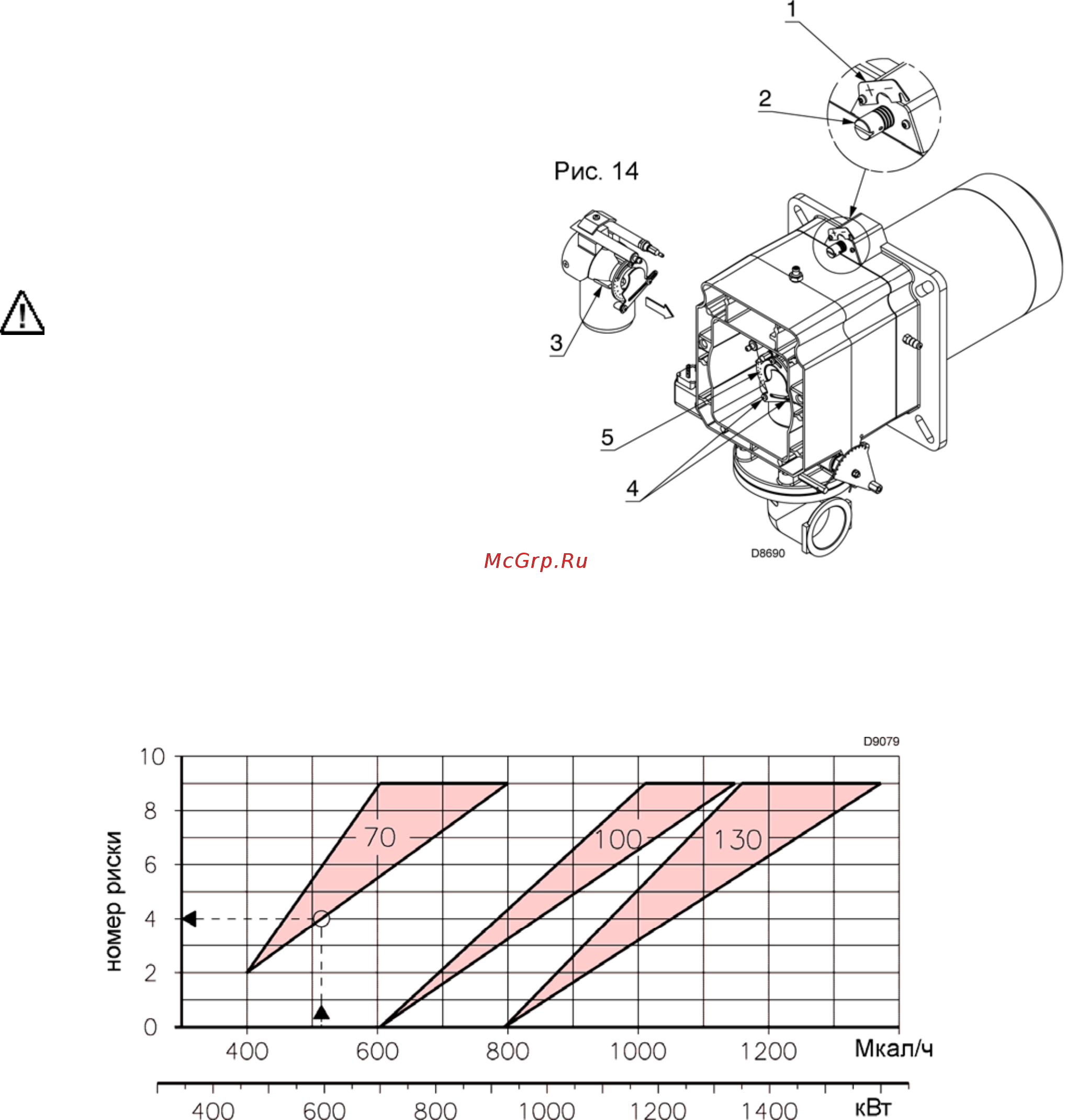

Рис. 15
Максимальная мощность горелки
Рис. 16
