Riello RS 70/M t.c. [37/38] Рис 39

ЗАМЕЧАНИЕ

Если необходимо узнать

приблизительную максимальную мощность горелки:

- вычтите из давления газа на штуцере (1) (рисунок 39) давление в камере сгорания;

- в таблице для соответствующей горелки, колонка 1, найдите значение давления, наиболее близкое к полученному

результату вычитания;

- слева прочтите мощность, которая ему соответствует.

Пример для природного газа G20 – RS 100/M:

• Работа на максимальной мощности

• Винт регулировки газа (2) (Рис. 15) отрегулирован в соответствии с графиком (Рис. 16)

• давление газа на штуцере отбора давления (1) (рисунок 39) = 8 мбар

• давление в камере сгорания = 2,5 мбар

8 – 2,5 = 5,5 мбар

Давлению 5,5 мбар, колонка 1, в таблице соответствует максимальная мощность 900 кВт.

Это значение используется как первое приближение. После этого реальная мощность измеряется с помощью счетчика.

ЗАМЕЧАНИЕ

Если же вы наоборот хотите узнать давление газа, которое должно быть на штуцере замера давления (1) (рисунок 39),

при условии что вы зафиксировали максимальную мощность, с которой должна работать горелка, действуйте

следующим образом:

- найдите в таблице для данной горелки мощность, ближайшую к заданному значению мощности

- справа, в колонке 1, прочтите давление газа, которое ему соответствует

- прибавьте к этому значению давление в камере сгорания.

Пример для природного газа G20 – RS 100/M:

• требуемая максимальная мощность горелки– 900 кВт

• Винт регулировки газа (2) (Рис. 15) отрегулирован в соответствии с графиком (Рис. 16)

• давление газа при мощности 900 кВт = 5,5 мбар

• давление в камере сгорания = 2,5 мбар

5,5 + 2,5 = 8 мбар

это и будет давление, которое должно быть на штуцере замера давления (1) рисунок (39).

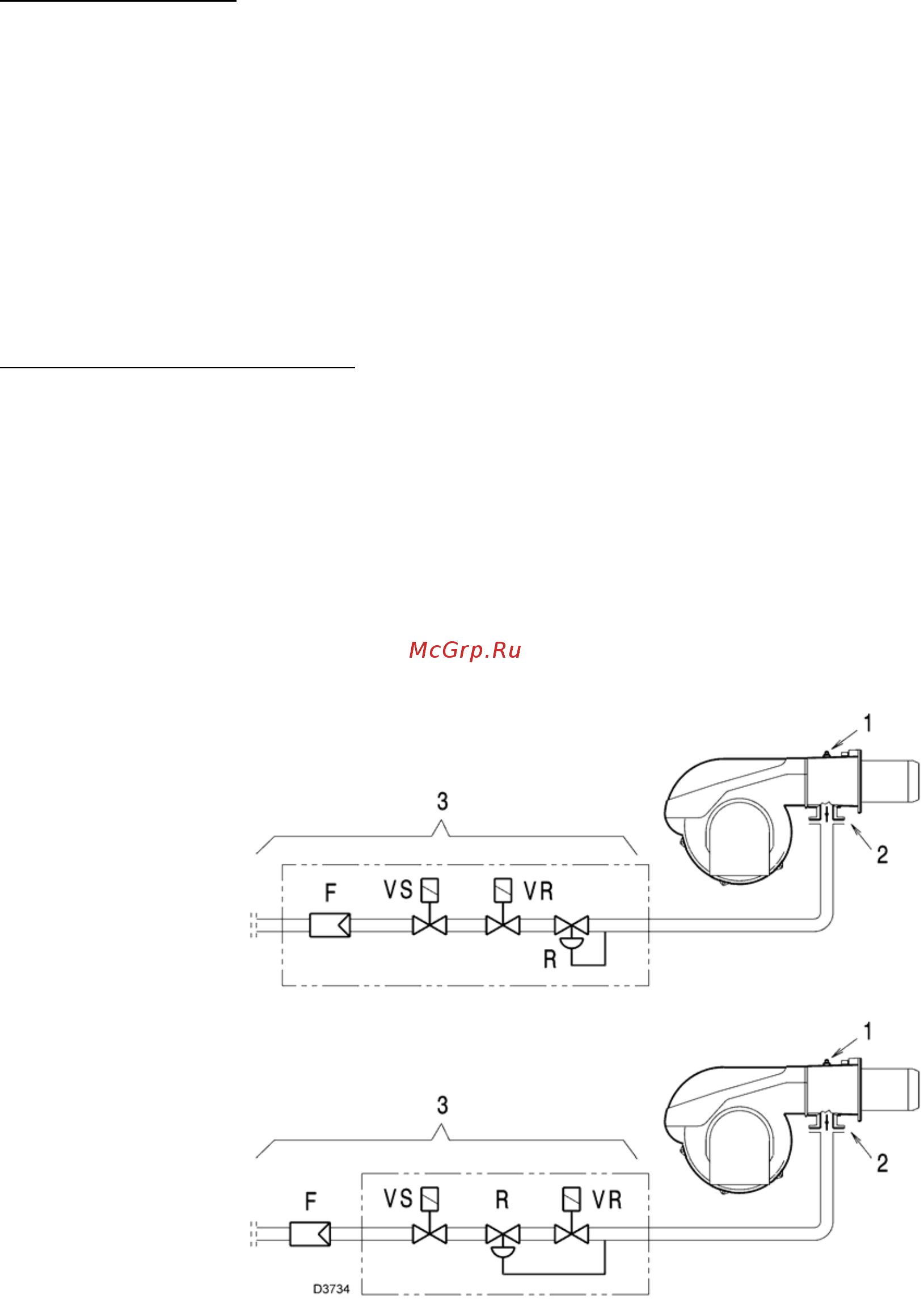

Рис. 39
