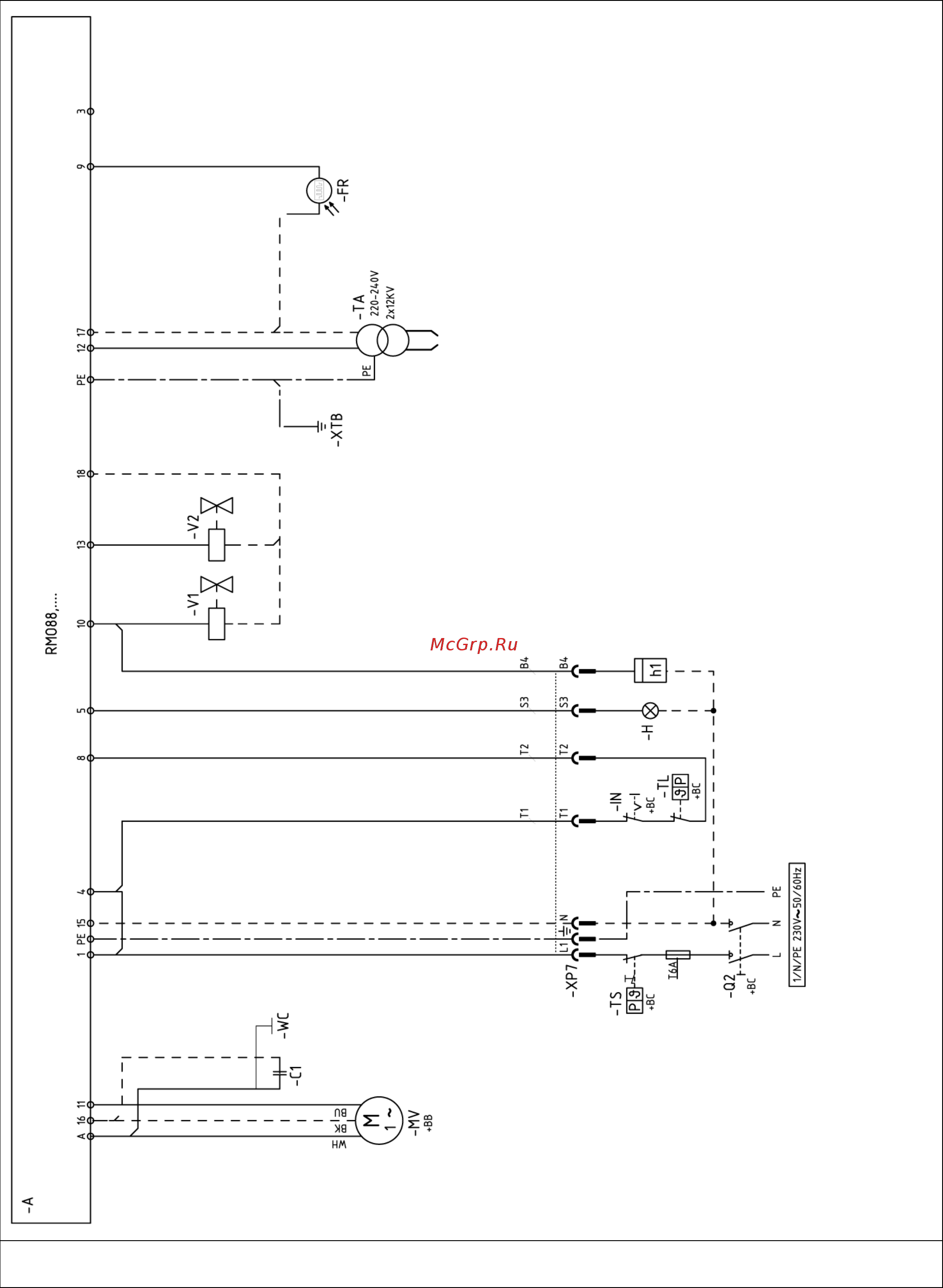

Riello RL 34/1 MZ t.l. [21/23] Рабочая схема лист 3
![Riello RL 34/1 MZ t.l. [21/23] Рабочая схема лист 3](/views2/1660822/page21/bg15.png)
20
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE = желто/зеленый
Рабочая схема
Лист: 3
