Riello RL 34/1 MZ t.l. [7/23] Монтаж

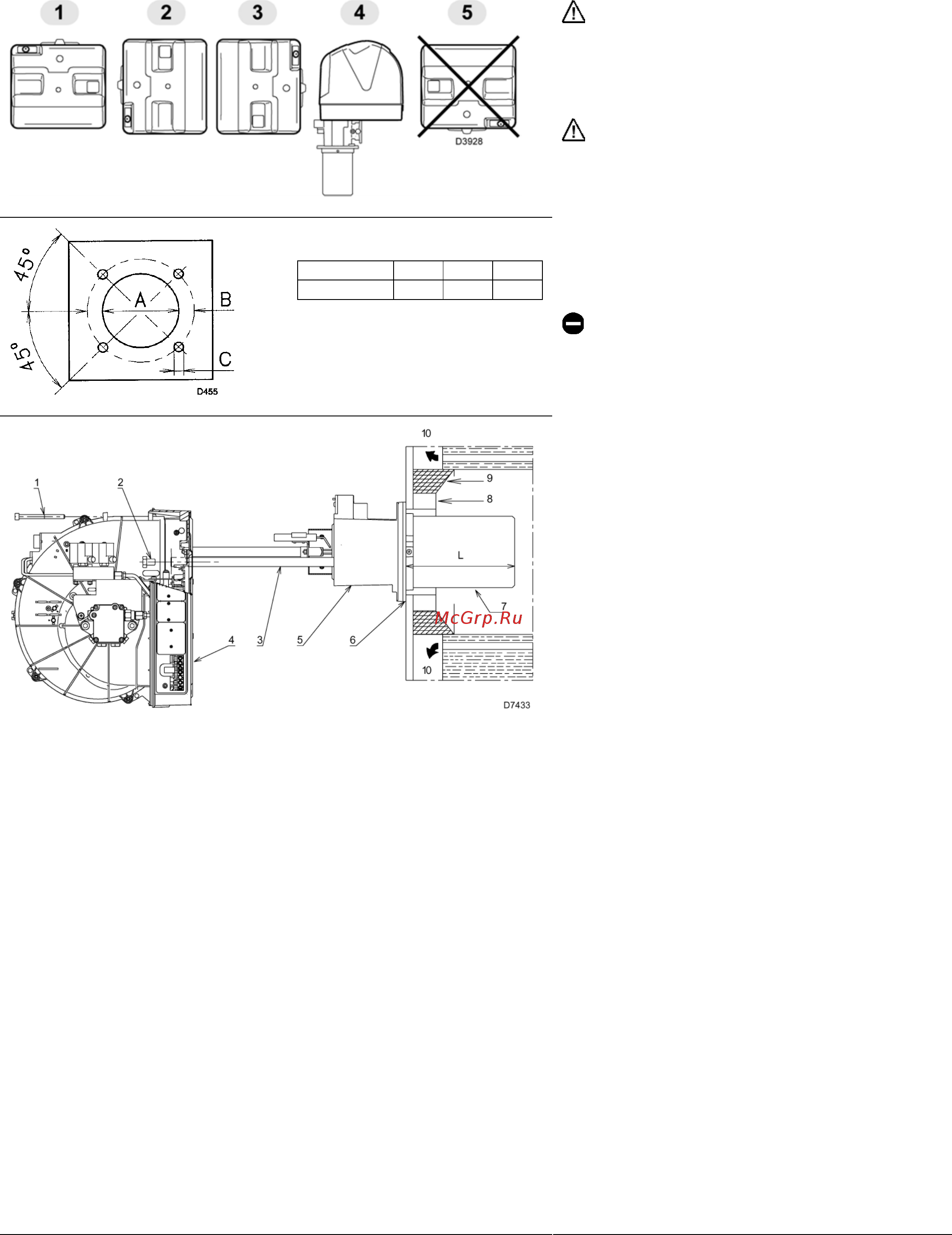

![Riello RL 34/1 MZ t.l. [7/23] Монтаж](/views2/1660822/page7/bg7.png)
6
МОНТАЖ
(A)
(B)
мм A B C
RL 34/1 MZ 160 224 М 8
(С)
МОНТАЖ ГОРЕЛКИ ДОЛЖЕН
ОСУЩЕСТВЛЯТЬСЯ В СООТВЕТСТВИИ С
МЕСТНЫМ ЗАКОНОДАТЕЛЬСТВОМ И
НОРМАТИВАМИ.
РАБОЧЕЕ ПОЛОЖЕНИЕ (А)
Горелка предназначена для
функционирования только в положении 1, 2, 3 и 4.
Рекомендуется устанавливать горелку в
положение 1, поскольку только в этом положении
можно выполнять техническое обслуживание
горелки, как описано далее в настоящем
руководстве. При установке горелки в положение
2, 3 и 4, она может работать, но труднее
выполнять техническое обслуживание и проверку
головки горелки, которые описаны на странице 19.
Любое другое положение плохо отражается на
работе горелки.
Запрещается устанавливать горелку в положении
5, поскольку оно является небезопасным.
ФЛАНЕЦ КОТЛА (В)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на
рисунке (В).
Расположение отверстий с резьбой можно
разметить с помощью теплового экрана, который
входит в комплект поставки горелки.
ДЛИНА ГОЛОВКИ (С)
Длина головки выбирается в соответствии с
инструкциями производителя котлов, но в любом
случае, она должна быть больше, чем толщина
дверцы котла, включая толщину огнеупорного
материала.
Длина головки L (мм), может быть следующей:
Головка (7)
Короткая 216
Длинная 351
Для котлов, у которых дымовые газы выходят
спереди (10), или с инверсионной камерой
сгорания, установите защиту (8) из огнестойкого
материала между огнеупорной защитой котла (9)
и головкой (7).
Данная защитная прокладка не должна
препятствовать выниманию головки.
На котлах, передняя часть которых охлаждается
водой, не требуется укладывать слой
огнеупорного материала (8) – (9) (рисунок C), если
только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (С)
Снимите головку (7) и муфту (5) с горелки (4):
− Вывинтите винты (2) из направляющих (3)
− Вывинтите винт (1) и откатите горелку по
направляющим (3).
Закрепите элементы (5) и (7) (рисунок С) на
фланце котла, установив изолирующий экран (6),
который входит в комплект поставки. Используйте
4 винта, которые также входят в комплект
поставки, предварительно защитите резьбу
специальным материалом для резьбы, для того
чтобы винты не закисли .
Соединение горелка-котел должно быть
герметичным.
