РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
(А)
№ риски
(В)
(С)
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Теперь головка и муфта горелки закреплены на
котле, как показано на рисунке (С), страница 7.
Поэтому именно теперь будет удобно
отрегулировать головку горелки.
Регулировка головки горелки зависит только от
расхода, развиваемого горелкой, то есть от
расхода двух форсунок, выбранных по таблице
(А) (страница 8).

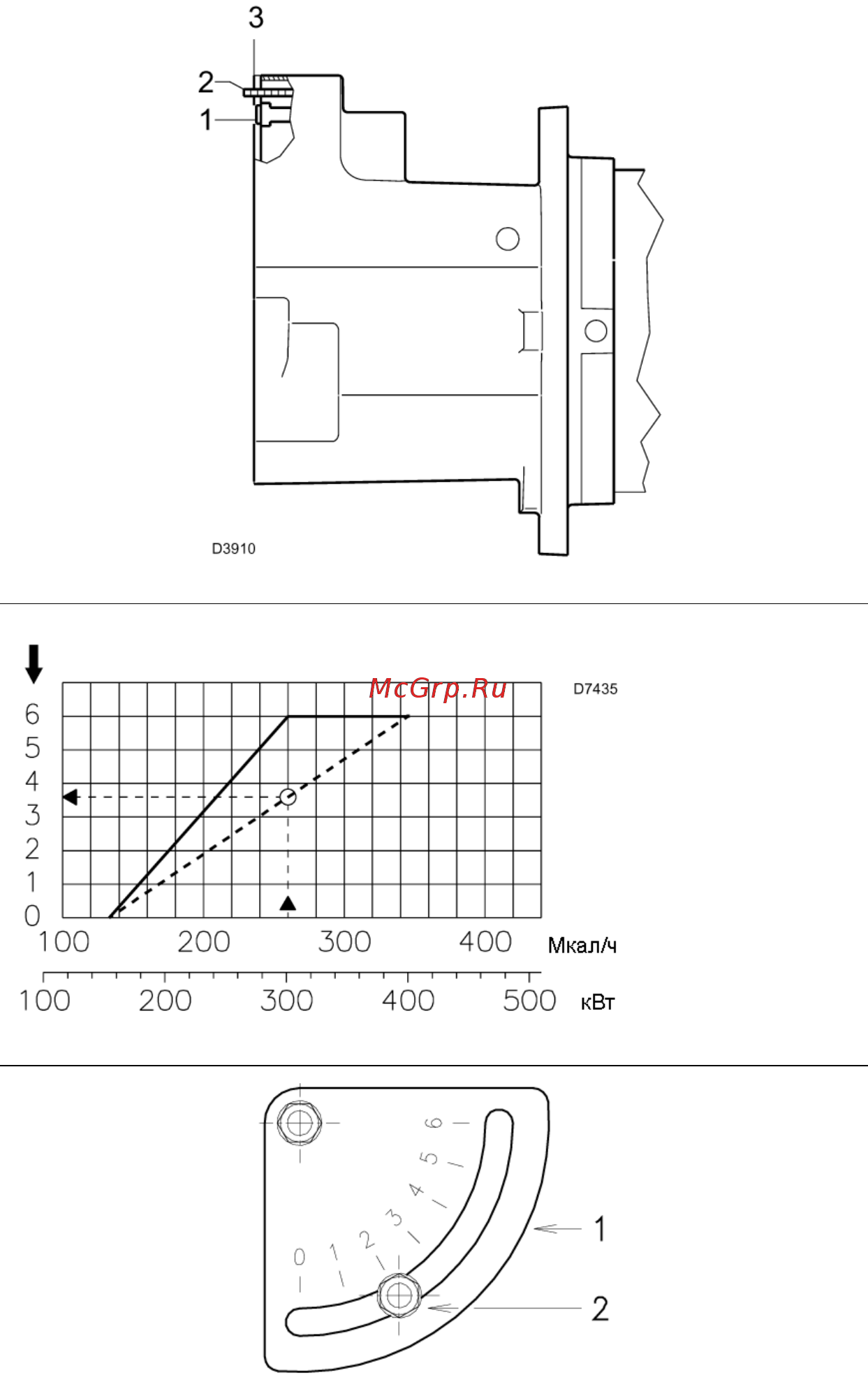

Поворачивайте винт (1) (рисунок А) до тех пор,
пока риска, нанесенная на пластинке (2) (А), не
совпадет с плоскостью пластинки (3) (рисунок А).
Пример:
RL 34/1 MZ с форсунками:
1-я = 3,50 галлона в час + 2-я = 2,50 галлона в
час, давление насоса 12 бар.
Найдите в таблице (А) на странице 7 расход двух
форсунок, это будет 25,4 кг/час (что соответствует
301 кВт).
Из графика (В) видно, что при расходе 25,4 кг/час,
головка горелки RL 34/1 MZ должна быть
установлена приблизительно на риску 3,5.
Замечание
Если давление в камере сгорания равно 0 бар, то
регулировка воздуха осуществляется по
пунктирной линии, нанесенной на графике (В).
По завершении регулировки горелки, установите
горелку (4) (рисунок С), страница 7 на
направляющие (3) (рисунок С), стр.7, на
расстоянии приблизительно 100 мм от муфты (5)
(рисунок С), страница 7, вставьте провода
электродов, после чего сдвиньте горелку до
муфты.
Вставьте винты (2) (рисунок С), страница 7 в
направляющие (3) (рисунок С), страница 7.
Закрепите горелку на муфте с помощью винта (1)
(рисунок С), страница 7.
Внимание
В момент сдвигания горелки вдоль
направляющих, рекомендуется слегка потянуть за
провода высокого напряжения, чтобы они были
немного натянуты.
РЕГУЛИРОВАНИЕ ЗАСЛОНКИ ВЕНТИЛЯТОРА
Регулировка заслонки вентилятора
осуществляется с помощью градуированного
сектора (1)(рисунок С). Чтобы сдвинуть этот
сектор, необходимо сначала ослабить гайку (2)
(рисунок С).
Если вы в первый раз производите розжиг,
оставьте заводскую настройку: риска 2, как
показано на рисунке (С).
