7
Галлонов/час кг/час
(1)
1-я 2-я 10 бар 12 бар 14 бар
кВт
12 бар
1,25 + 1,00
8,7 9,7 10,5 115
1,50 + 1,00 9,7 10,8 11,7 128
1,75 + 1,00 10,7 11,8 12,9 140
2,00 + 1,00 12,5 13,9 15,0 164,8
2,25 + 1,50 14,4 15,9 17,3 189
2,50 + 1,75 16,3 18 19,6 213
2,75 + 1,75 17,3 19,1 20,7 226
3,00 + 2,00 19,2 21,2 23 251
3,00 + 2,25 20,2 22,3 24,2 264
3,50 + 2,25 22,1 24,4 26,5 289
3,50 + 2,50 23,0 25,4 27,7 301
4,00 + 2,75 25,9 28,6 31,1 339
4,00 + 3,00 26,9 29,7 32,3 352
(1) Указанный расход имеет место когда одновременно работают обе
форсунки, топливо – солярка: плотность 0,84 кг/дм
3
– вязкость 4,2 сСт/20°С –
температура 10°С
(С)
(В) (С)
(D)
(Е)

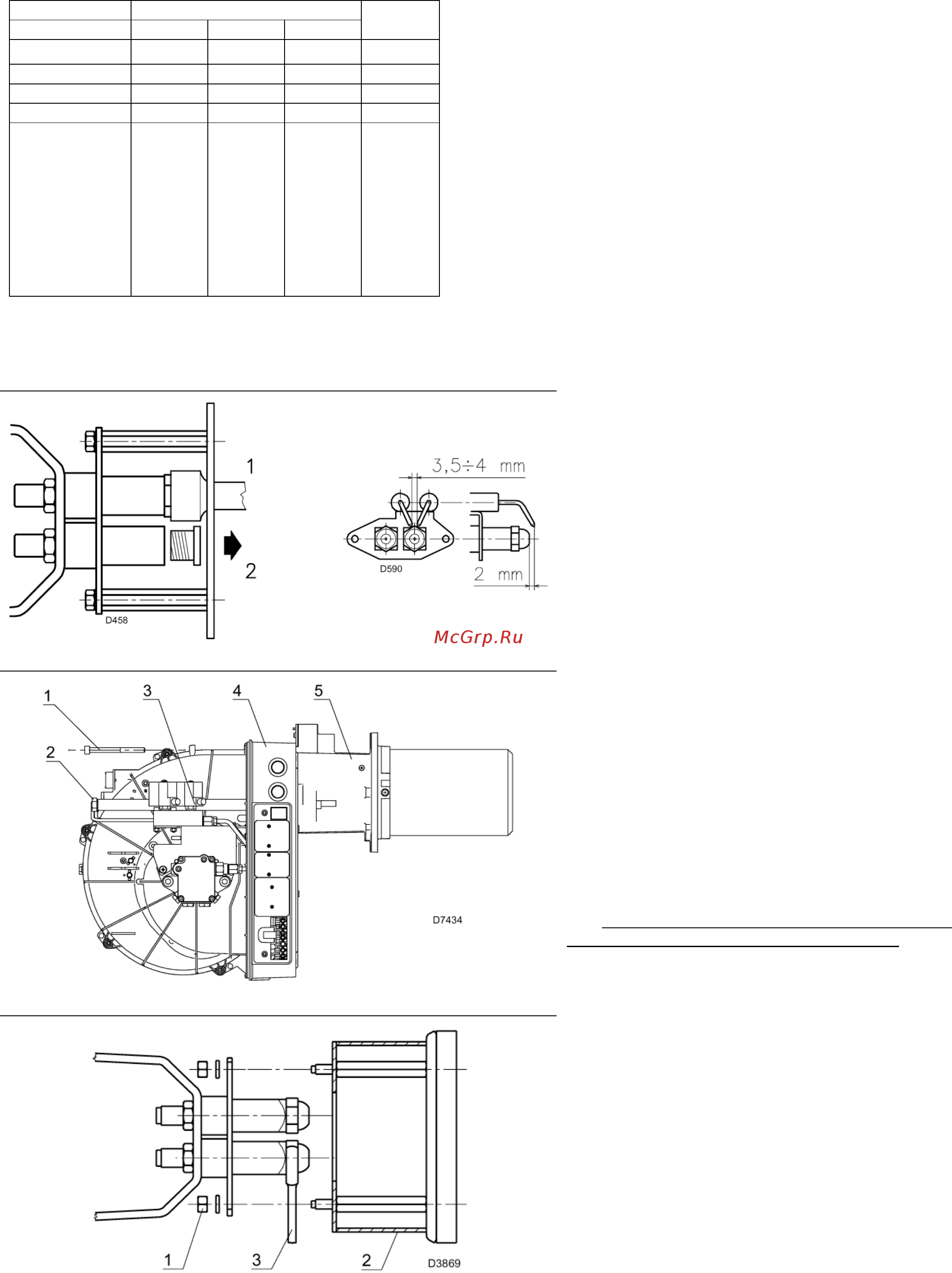

ВЫБОР ФОРСУНОК (А)
Выберите пару форсунок из списка, приведенного
в таблице (А).
Пользуйтесь форсунками с углом распыления
60°С при рекомендуемом давлении – 12 бар.
При розжиге горелки работает только 1-я
форсунка. Она имеет расход больший, чем 2-я
форсунка. Это необходимо для того, чтобы пламя
хорошо соединилось с диском стабилизации
пламени (подпорной шайбой), хотя количество
воздуха, подаваемого вентилятором, рассчитано
на то, что работают одновременно обе форсунки.
Если розжиг происходит шумно, или с
пульсациями, возьмите 1-ю форсунку с меньшим
расходом, убедившись при этом, что пламя все
также хорошо соединяется с диском (подпорной
шайбой).
Затем вступает в работу и 2-я форсунка. Сумма
расходов двух форсунок и есть рабочий расход
горелки.
Пример
Мощность котла = 230 кВт – КПД 90%.
Требуемая мощность горелки = 230: 0,9 = 255кВт;
В таблице (А) указаны следующие две форсунки:
1-я = 3,0 галлона в час +2-я = 2,0 галлона в час -
60° - 12 бар.
УСТАНОВКА ФОРСУНОК
На этом этапе монтажа головка горелки все еще
отделена от нее самой; поэтому с помощью
кольцевого гаечного ключа на 16 мм (1) (рисунок
В) можно установить форсунку, для этого снимите
пластиковые заглушки (2) (рисунок В), и вставьте
ключ через центральное отверстие в диске
стабилизации пламени (подпорной шайбе). Не
используйте герметики: прокладки, ленты или
герметизирующие смеси. Делайте все осторожно,
чтобы не испачкать и не повредить герметичное
гнездо форсунки. Форсунку надо затянуть
энергично, но, не прикладывая к гаечному ключу
максимального усилия, на которое он рассчитан.
Форсунка, от которой происходит розжиг, это та,
что находится под электродами розжига, рисунок
(С).
Проверьте, чтобы электроды были установлены
так, как показано на рисунке (С).
Наконец, установите на место горелку (4) рисунок
(В) на направляющие (3) и сдвиньте ее до фланца
(5), держа ее слегка приподнятой, чтобы диск
стабилизации пламени не уперся в головку.
Завинтите винты (2) на направляющих (3) и винт
(1), который крепит горелку к фланцу.
Если вам необходимо поменять форсунку на
горелке, которая уже установлена на котел,
действуйте следующим образом:
− откатите горелку вдоль направляющих как
показано на рисунке (С) на странице 7.
− снимите гайки (1) (рисунок Е) и диск (2)
− Замените форсунку с помощью ключа (3) (Е).
ЗАМЕЧАНИЕ. Две форсунки, входящие в
комплект поставки, могут быть использованы в
том случае, если они соответствуют требуемому
расходу. В противном случае, их необходимо
поменять на другие, которые будут удовлетворять
вашим требованиям.
