20
t1
– время предварительной циркуляции
топлива
t2
– время включения блока управления
t3
– время предварительной вентиляции
t4
– запасное время (время
безопасности) и время включения 2-
й ступени

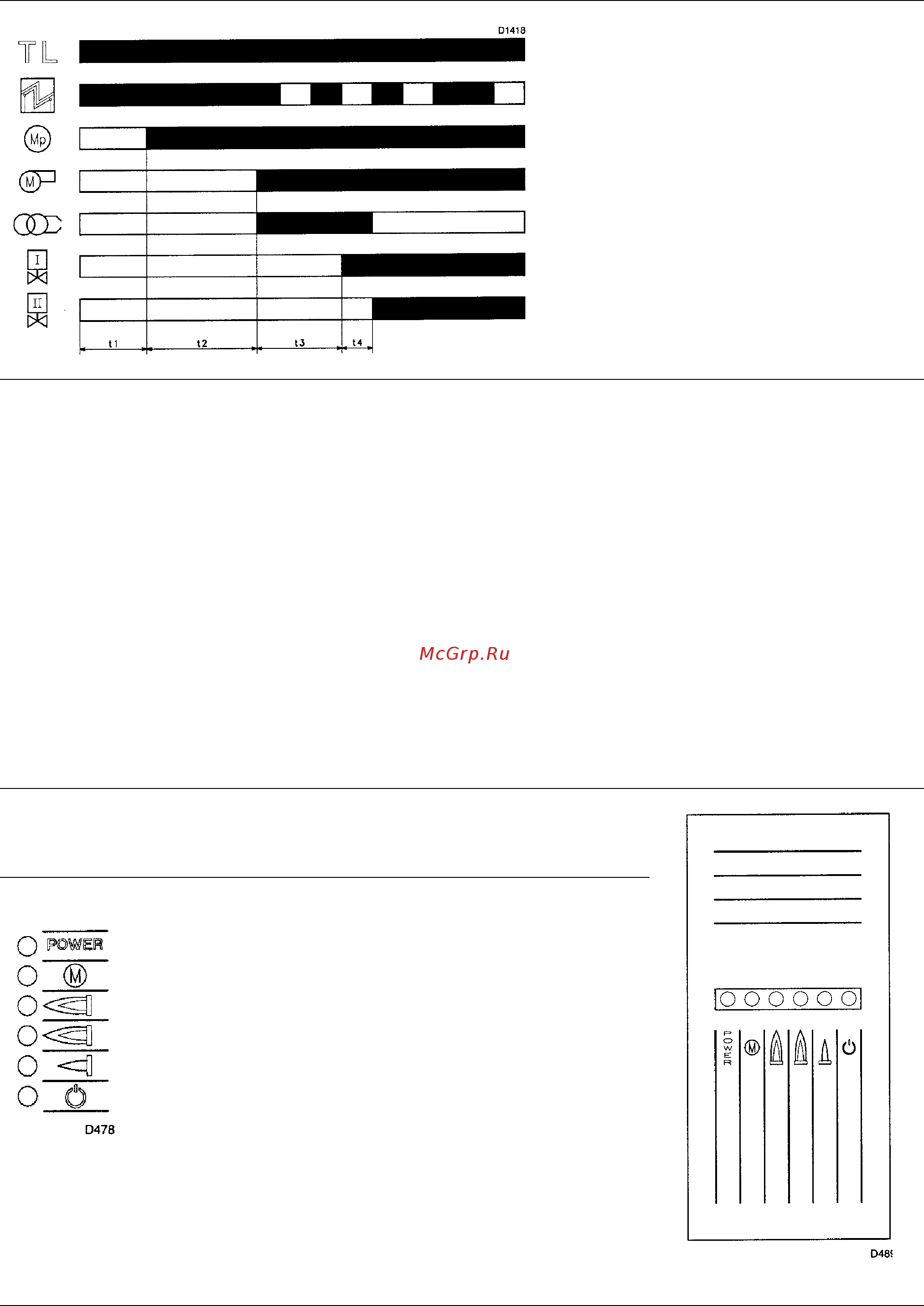

Рис. 28
РАБОТА ГОРЕЛКИ (Рис. 28)
При замыкании термостата, если реле давления (7) (рисунок 4) дает сигнал на включение, вследствие
наличия давления, начинается этап подогрева.
При достижении температуры 70°, которая установлена на термостате минимальной температуры (4)
(рисунок 4), (время t1), включается насос на блоке подготовки и подогрева топлива BAG и начинается
этап циркуляции и подогрева мазута. При достижении температуры SET2, которая установлена на
электронном контроллере температуры, на блок управления горелкой посылается команда начать цикл
(время t2), при этом включается двигатель и трансформатор розжига. Через 20 – 28 секунд (время t3),
открывается вентиль 1-й ступени, еще через 5 секунд (время t4), если все идет нормально, включается
2-я ступень, трансформатор розжига отключается и цикл пуска заканчивается.
Замечания
• Если розжига не произошло, горелка заблокируется.
• Если во время работы пламя погасло, цикл пуска повторится.
• Если во время предварительной вентиляции температура топлива снизится более, чем на 10°С,
чем установленное на электронном контроллере температуры значение SET1, блок управления
повторит цикл пуска и подождет, пока не будет достигнута температура.
ПАНЕЛЬ СВЕТОВЫХ ИНДИКАТОРОВ (Рис. 29)
Показывает 6 различных информационных сигналов посредством
включения соответствующего светового индикатора.
Значение символов:
= включено электропитание
= заблокирован двигатель вентилятора (красный цвет)
= заблокирована горелка (красный цвет)
= работа на 2-й ступени
= работа на 1-й ступени
= достигнуто заданное значение (режим ожидания)
Рис. 29
