Рис. 4

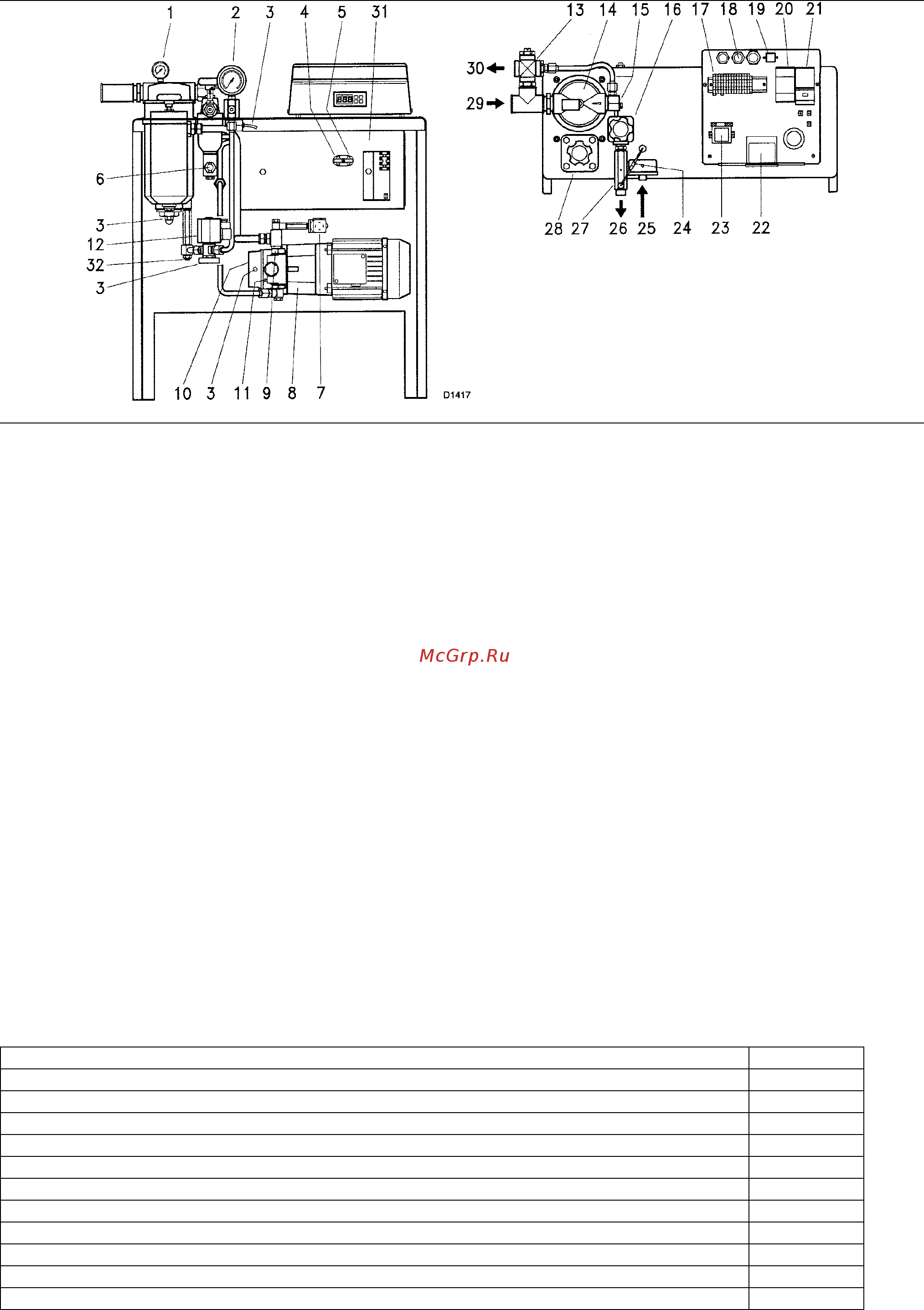

ОПИСАНИЕ БЛОКА ПОДГОТОВКИ ТОПЛИВА BAG (Рис. 4)
1 – Манометр на контуре подачи топлива
2 – Манометр давления распыления топлива
3 – Саморегулирующиеся ТЭНы для подогрева
фильтра на всасывании, фильтра на
нагнетании, вентиля и насоса
4 – Термостат максимальной температуры
5 – Термостат минимальной температуры
6 – Термостат максимальной температуры с
кнопкой ручного сброса
7 – Реле давления для контроля давления в
контуре, управляющее работой горелки
(выставлено на 1 бар)
8 – Двигатель насоса
9 – Винт регулировки давления насоса
10 – Насос
11 – Штуцер для замера давления насоса (1/8
дюйма)
12 – Нормально открытый вентиль для
предварительной чистки
13 – Регулятор давления в контуре
14 – Дегазатор
15 – Вентиль для выпуска газа из установки для
вакуумирования. Через него можно выпускать
газ, даже если он полностью закрыт; отвинтите
его на ¼ оборота, если газ плохо выходит
16 – Гребенчатый фильтр на нагнетании
17 – Клеммник
18 – Отверстие для проводов
19 – Розетка для электрического соединения
блок подготовки топлива/горелка
20 – Контактор для управления ТЭНами бака
21 – Контактор с тепловым реле для управления
двигателя насоса
22 – Электронный термостат
23 – Трансформатор электронного термостата
24 – Датчик температуры Pt 100
25 – Обратный трубопровод, идущий от горелки
26 – Нагнетающий трубопровод, идущий на
горелку
27 – Обратный клапан
28 – Гребенчатый фильтр на всасывающем
трубопроводе насоса
29 – нагнетание от контура подачи топлива (1
дюйм)
30 – Обратный трубопровод, идущий к контуру
подачи топлива (3/4 дюйма)
31 – Бак для предварительного подогрева
32 – Регулировка давления предварительной
очистки (на заводе выставлено значение 5
бар).
КОМПЛЕКТУЮЩИЕ КОЛ-ВО
Гибкие трубки для соединения горелка/блок подготовки топлива (L = 1,3 метра)2
Изоляция для гибких трубок 1
Штуцеры для гибких трубок 2
Экран теплоизоляции 1
Винты для крепления фланца горелки к котлу: М8 х 25 4
Отверстия для проводов (RN 28) 3
Отверстия для проводов (RN 38 – RN 50) 4
Трубка для установки блока подготовки топлива слева 1
Форсунки 2
Руководство 1
Каталог запчастей 1
