8

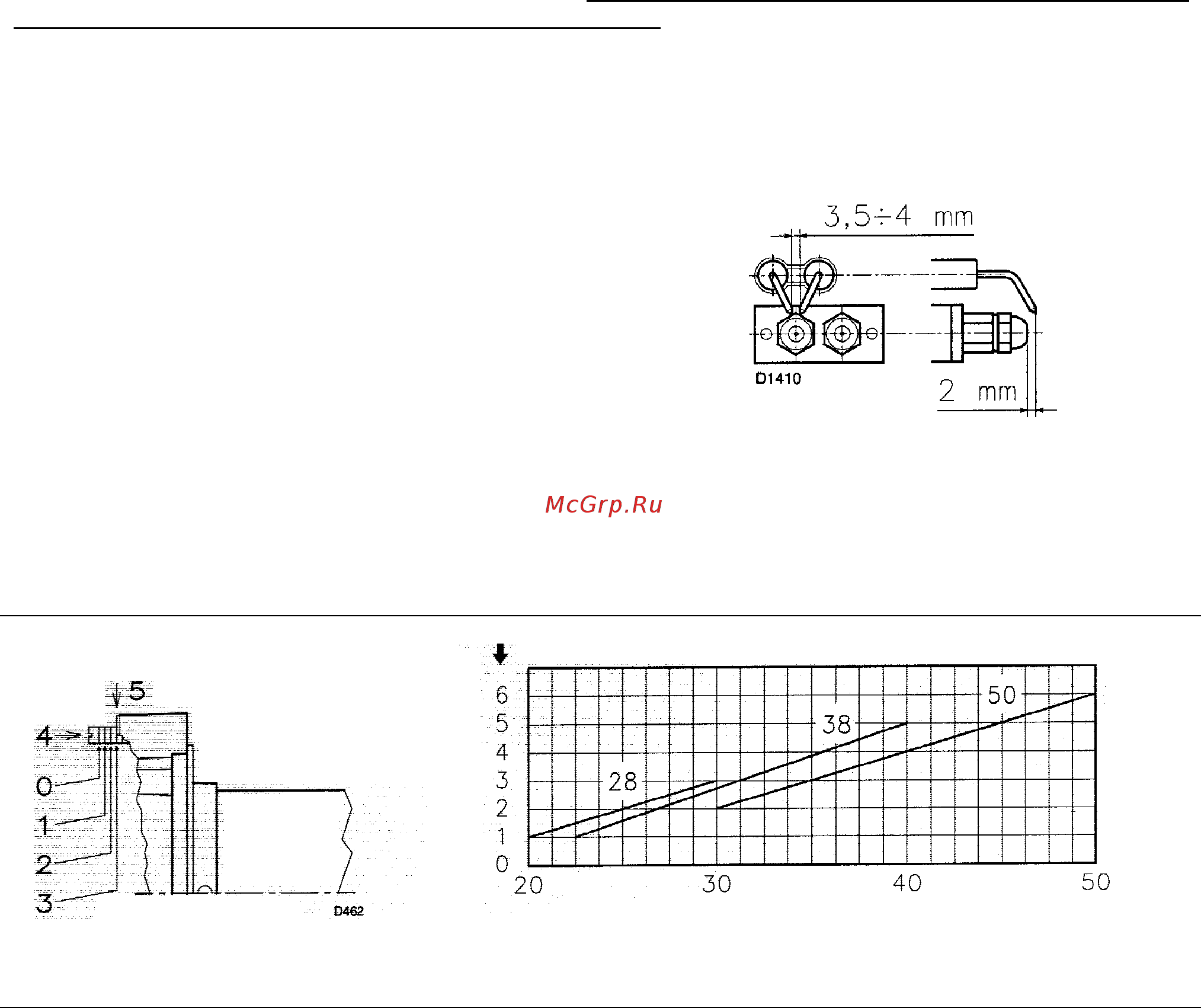

УСТАНОВКА ФОРСУНОК (рис. 8)
Снимите с горелки головку и с помощью торцевого гаечного ключа (1) (на 16 мм) установите две
форсунки. Предварительно необходимо снять пластиковые колпачки (2), которые закрывают отверстие в
диске стабилизации пламени (5).
Не применяйте материалы для герметизации: прокладки, ленты или герметики.
Действуйте осторожно, чтобы не нарушить герметичность гнезда для форсунки. Форсунку необходимо
закрутить плотно, но нельзя превышать максимальное допустимое усилие, допустимое для данного
гаечного ключа.
Форсунка для 1-й ступени находится под электродами зажигания, рис.9. Проверьте, чтобы электроды
были установлены так, как показано на рисунке 9. После этого установите горелку (4) (рис. 7) на
направляющие (3) и продвиньте ее до фланца (5), при этом держите горелку слегка приподнятой, чтобы
диск стабилизации пламени не застрял в головке горелки.
Затяните винты (2) на направляющих (3) и винт (1), которые крепят горелку к фланцу.
Для того, чтобы заменить форсунку на горелке, уже установленной на котле, действуйте следующим
образом:
-
установите удлинители;
-
ослабьте винты (3) и снимите диск (5);
-
замените форсунку с помощью гаечного
ключа (4).
Рис. 9
НАСТРОЙКА ГОЛОВКИ
Номер риски
кг/час
Рис. 10
Производительность 2-й ступени,
кг/час
Рис. 11
Регулировка головки зависит только от производительности горелки на 2-й ступени, то есть от
производительности двух форсунок, выбранных на странице 7.
Поверните винт (4) (рисунок 10), пока риска, указанная в диаграмме (рисунок 11), не совпадет с
передней поверхностью фланца (5) (Рис. 10).
