6
кг/час
кВт
Давление в камере сгорания, мбар

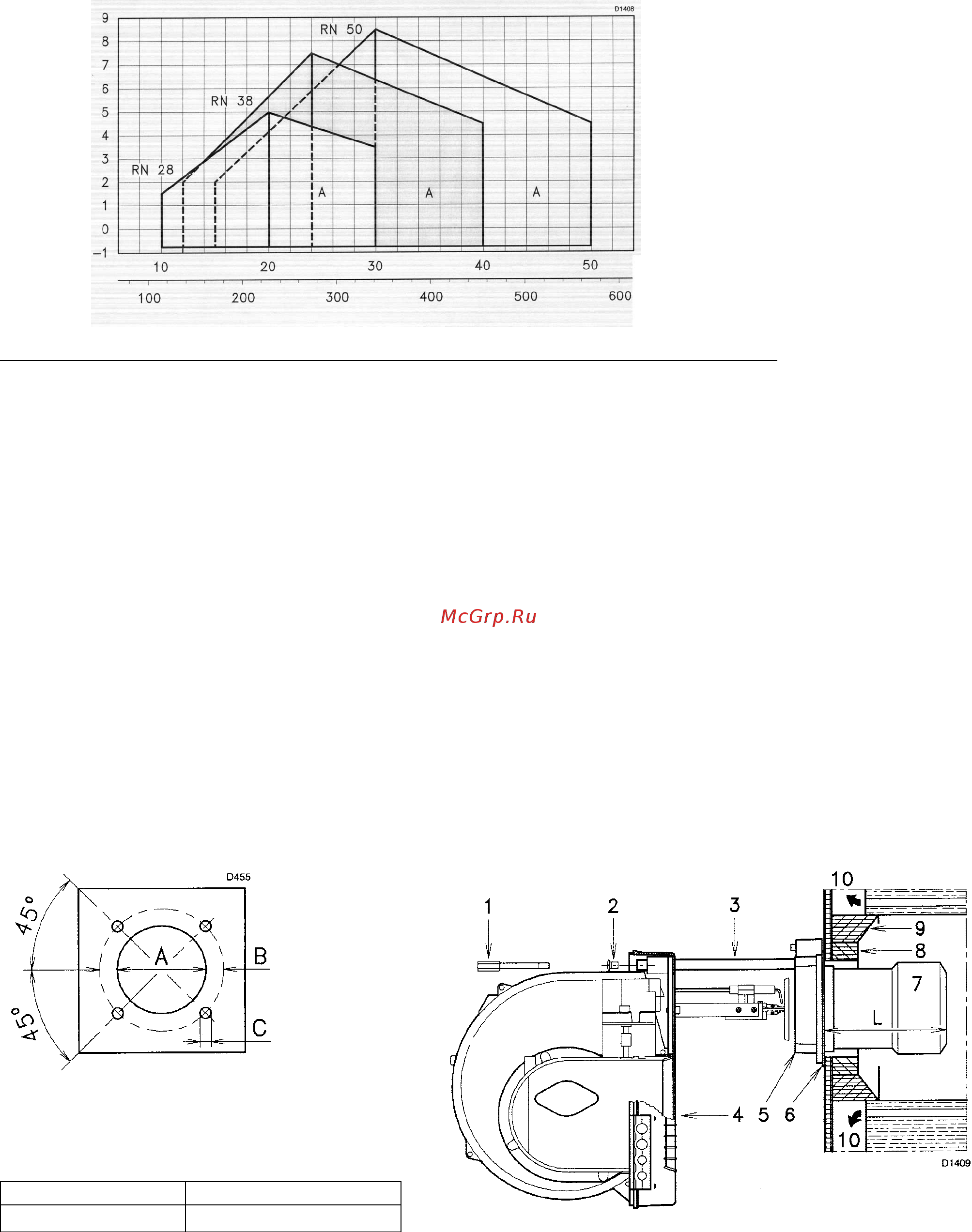

Рис. 5
ОБЛАСТИ ПРИМЕНЕНИЯ (Рисунок 5)
•
ПРОИЗВОДИТЕЛЬНОСТЬ
1-й ступени
не должна опускаться ниже минимальных значений
рабочего диапазона
•
ПРОИЗВОДИТЕЛЬНОСТЬ
2-й ступени
должна находиться внутри области А.
Рабочие условия определяются следующим образом: проведите вертикальную линию от заданного
значения на оси с производительностью, и горизонтальную линию от значения давления в камере
сгорания, точка их пересечения и будет искомой точкой.
Внимание:
ОБЛАСТЬ ПРИМЕНЕНИЯ была получена для температуры окружающей среды 20°С, при атмосферном
давлении 1000 мбар (соответствует высоте приблизительно 100 метров над уровнем моря), головка
отрегулирована как описано на странице 8.
Если топливо густое, то для уменьшения загрязнения котла рекомендуется работать преимущественно
на 2-й ступени, поскольку на 1-й ступени:
-
температура топлива в форсунке ниже, чем при работе на 2-й ступени, из-за меньшего
количества проходящего горючего (смотри рисунок 23);
-
форсунка первой ступени находится не по центру;
-
давление воздуха в головке горелки ниже и воздух хуже смешивается с горючим.
Рис. 6
мм А В С
RN 28 – 38 – 50
170 224 М 8
Рис. 7
