Riello RN 38 [3/23] Технические характеристики

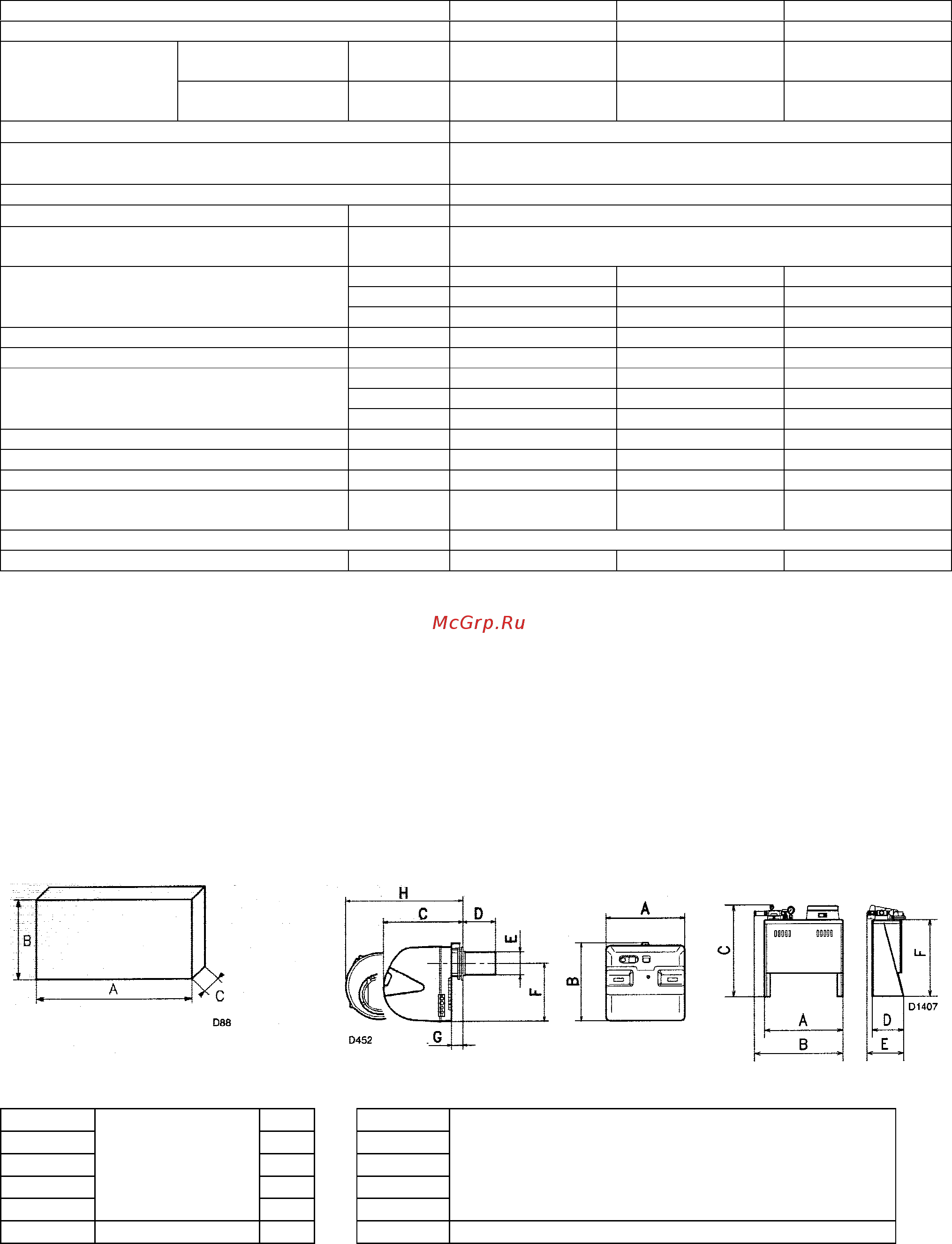

![Riello RN 50 [3/23] Технические характеристики](/views2/1662204/page3/bg3.png)
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ RN 28 RN 38 RN 50
ТИП 633 T1 634 T1 635 T1
2-я ступень кВт
кг/ч
228 – 342
20 – 30
273 – 456
24 – 40
342 – 570
30 – 50
МОЩНОСТЬ
(1)
МОЩНОСТЬ
(1)
1-я ступень кВт
кг/ч
114 – 228
10 – 20
136 – 273
24 – 40
171 – 342
15 – 30
ТОПЛИВО
МАЗУТ, макс. вязкость при 50
°
С: 150 cSt - 20
°
E
РАБОТА
•
Попеременно (минимум 1 остановка за 24 часа)
•
Двухступенчатая (сильное и слабое пламя)
СТАНДАРТНОЕ ПРИМЕНЕНИЕ Котлы: водяные, паровые, на диатермическом масле
ТЕМПЕРАТУРА ВОЗДУХА ГОРЕНИЯ
°
С макс
60
ЭЛЕКТРОПИТАНИЕ Вольт
Гц
230 – 400 с нейтралью ~ +/10 %
50 – три фазы
об/мин 2800 2800 2800
Вт 250 450 650
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
Вольт 220/240 220/240 – 380/415 220/240 – 380/415
Рабочий ток А 2,1 2 – 1,2 2,0 – 1,7
Пусковой ток А 4,8 9,5 – 5,5 13,8 – 8
об/мин 1400 1400 1400
Вт 250 250 250
ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА
Вольт 220/240 – 380/415 220/240 – 380/415 220/240 – 380/415
Рабочий ток А 1,55 0,9 1,55 0,9 1,55 0,9
Пусковой ток А 3,92,3 3,92,3 3,92,3
НАГРЕВАТЕЛИ ТОПЛИВА Вт 2800 4200 4200
ПОТРЕБЛЯЕМАЯ ЭЛЕКТРИЧЕСКАЯ
МОЩНОСТЬ
Вт макс 3800 5100 5500
СТЕПЕНЬ ЗАЩИТЫ IP 44
ШУМ
(2)
Дб 68,0 70,0 75,0
(1) При следующих условиях:
Температура окружающей среды 20°С
Атмосферное давление 1000 мбар
Высота над уровнем моря 100 метров
(2) Звуковое давление измерено производителем в лаборатории, горелка устанавливается на
испытательный котел и работает на максимальной мощности.
УПАКОВКА ГАБАРИТНЫЕ РАЗМЕРЫ
Рис. 1 Рис.2
мм ABCкг (*) мм ABCDEFGH
RN 28
1015 630 500 52
RN 28
476 474 468 265 166 352 52 730
RN 38
1015 630 500 57
RN 38
476 474 468 265 166 352 52 730
RN 50
1015 630 500 57
RN 50
476 474 468 265 166 352 52 730
Bag 40
824 859 394 62
Bag 40
680 763 780 276 324 650 - -
Bag 50
824 859 394 67
Bag 50
680 763 780 276 324 650 - -
(*) – вес с упаковкой
