7
МОНТАЖ
ФЛАНЕЦ КОТЛА (Рис. 6)
Проделайте отверстия во фланце, который закрывает камеру сгорания, как показано на рисунке 6.
Положение отверстий с резьбой можно разметить с помощью теплового экрана, который входит в
комплект поставки горелки.
ДЛИНА ГОЛОВКИ (Рис. 7)
Длина головки L выбирается в соответствии с рекомендациями производителя котла, но в любом случае
она должна быть больше, чем толщина дверцы котла вместе с огнеупорной накладкой.
Для котлов с выходом дыма спереди (10), или с инверсионными камерами сгорания, защитите место
соединения между огнеупорной прокладкой котла (9) и головкой горелки (7) огнеупорным материалом
(10).
Однако огнеупорный материал надо установить так, чтобы горелку можно было вынуть при
необходимости.
Котлы с торцевой частью, охлаждаемой водой, не нуждаются в огнеупорной прокладке (8) - (9), если
только производитель котла этого не требует.

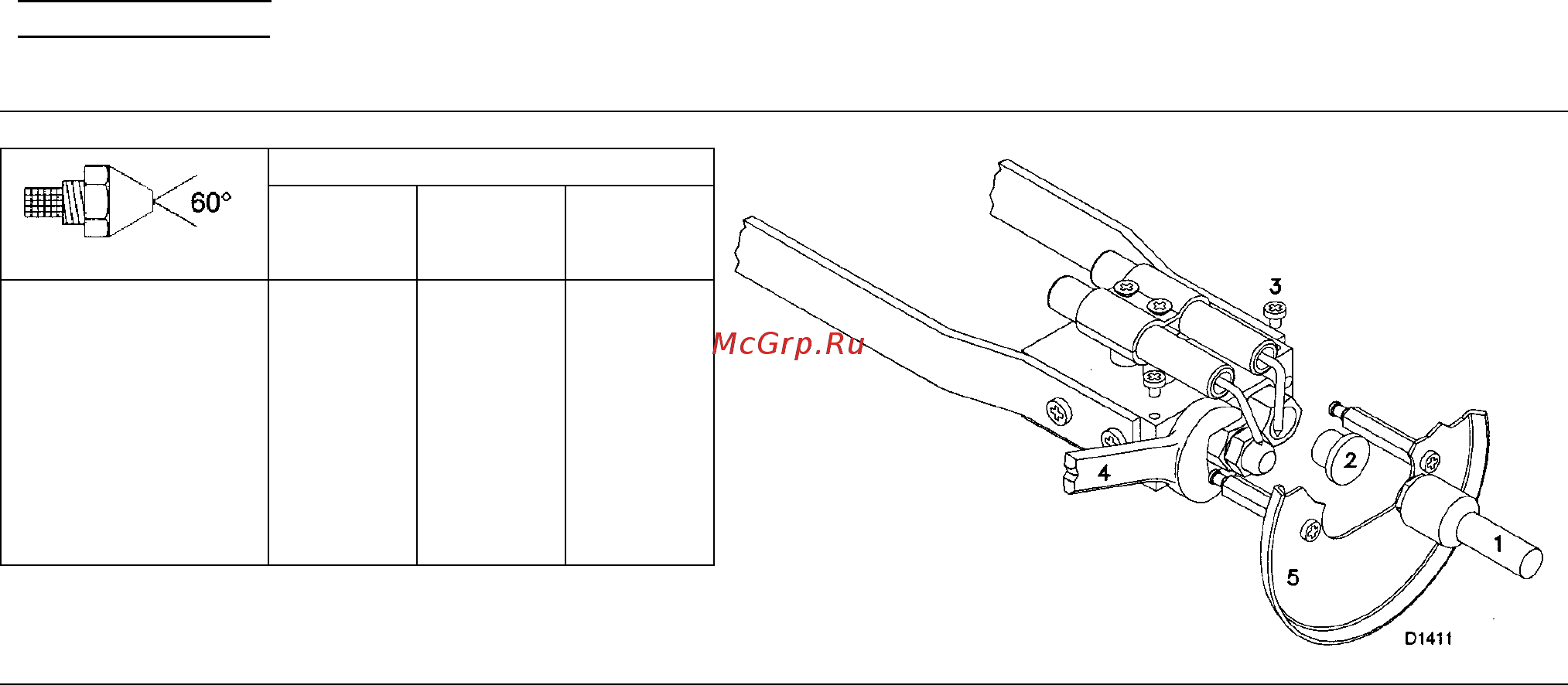

УСТАНОВКА ГОРЕЛКИ НА КОТЕЛ (Рис. 7)
Отделите переднюю часть горелки от задней части как показано на рисунке (7).
-
Отвинтите винты (2) и выньте их из направляющих (3).
-
Снимите винт (1), который крепит горелку (4) к фланцу (5).
-
Стяните головку (7) вместе с фланцем (5) и направляющими (3).
Закрепите фланец горелки (5) на фланце котла, установив между ними прокладку (6), которая входит в
комплект поставки, и завинтив 4 винта, который также входят в комплект поставки. Предварительно
защитите резьбу винтов специальной смазкой (жароустойчивый жир, компаунды, графитная смазка).
Соединение горелка-горелка должно быть герметичным.
ВЫБОР ФОРСУНОК ДЛЯ 1-й И 2-й СТУПЕНИ
В таблице на рисунке 8 даны приблизительные значения производительности форсунок.
Первая форсунка определяет производительность горелки на 1-й ступени.
Вторая форсунка работает одновременно с первой, и обе они определяют производительность горелки
на 2-й ступени.
D1437
кг/час
(1)
Галлонов в час
20 бар 23 бар 25 бар
1,75
2,00
2,25
2,50
3,00
3,50
4,00
4,50
10,4
12,0
13,5
15,0
18,0
21,0
24,0
26,9
1,3
12,9
14,5
16,0
19,3
22,5
25,8
29,0
11,8
13,5
15,2
16,9
20,2
23,6
27,0
30,3
(1) топливо: плотность 0,94 кг/дм
3
вязкость 7 cСт/110°С
Рис. 8
Рекомендуется использовать универсальные форсунки, с углом распыла 45°; однако горелка будет
нормально работать и с форсункой, имеющей угол распыла 60°. Обычно и та и другая форсунка имеют
одинаковую производительность.
ЗАМЕЧАНИЕ.
Две форсунки, которые входят в комплект поставки, можно использовать в том случае,
если их производительность соответствует требуемой. В противном случае, замените их на другие две
форсунки, чья производительность будет соответствовать производительности системы.
