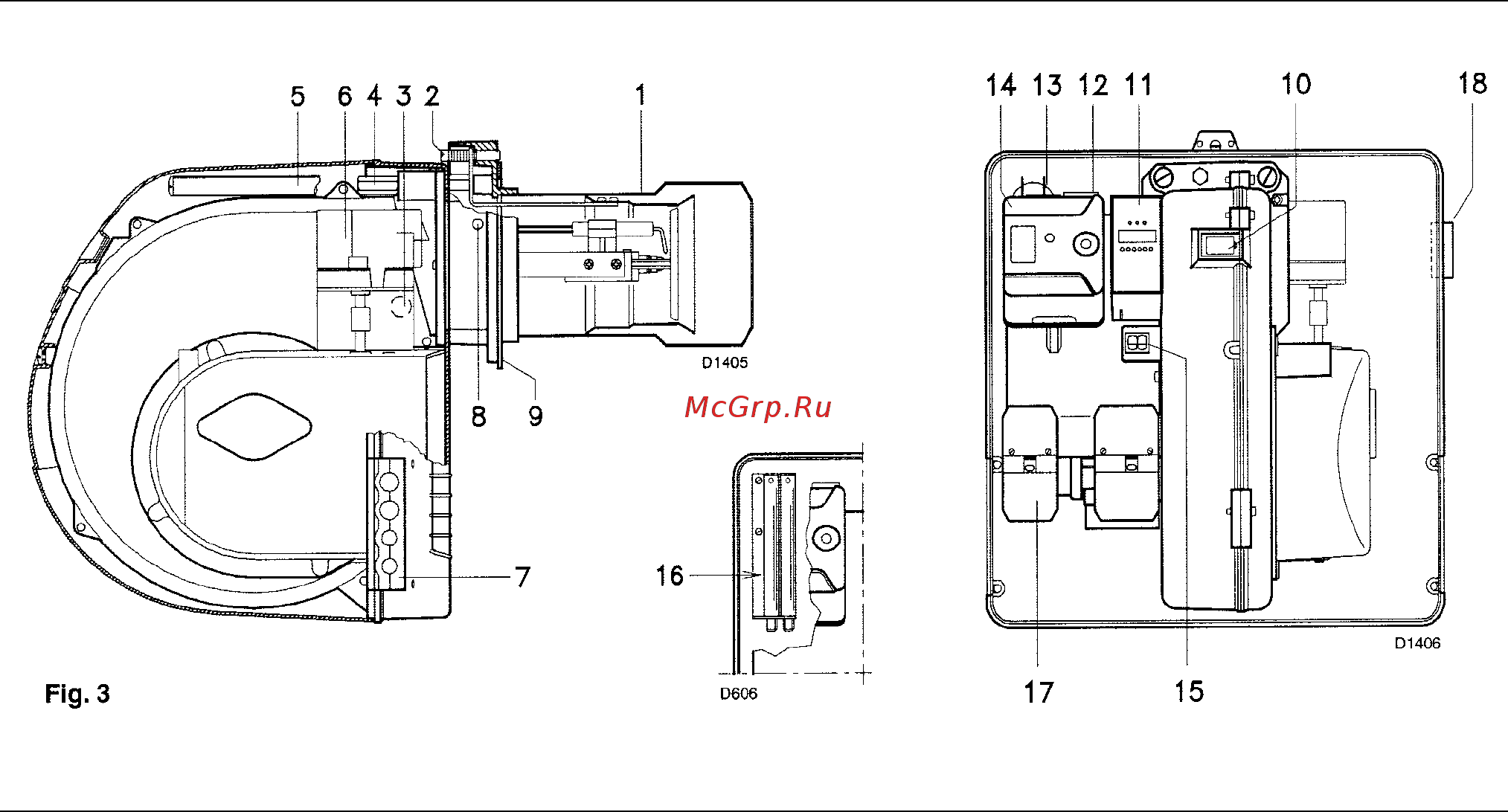

ОПИСАНИЕ ГОРЕЛКИ (Рис. 3)
1 – Головка горелки
2 – Регулировочный винт головки горелки
3 – Фотоэлемент для контроля наличия пламени
4 – Винт для крепления вентилятора на головку горелки
5 – Направляющие для открывания горелки и проверки головки
6 – Серводвигатель воздушной заслонки
7 – Пластинка с 4 отверстиями, для электрических проводов
8 – Штуцер для замера давления на вентиляторе
9 – Фланец для крепления к котлу
10 – Глазок контроля пламени
11 – Панель со световыми индикаторами
12 – Контактор двигателя и тепловое реле с кнопкой ручного сброса
блокировки (RN 38 – RN 50)
13 – Конденсатор двигателя (RN 28)
14 – Блок управления с сигнальной лампой блокировки и кнопкой
перезапуска после аварийной остановки
15 – Два электрических выключателя
-
один выключатель для «включения – отключения»
горелки
-
второй выключатель для «1-й – 2-й ступени».
16 – Удлинители для направляющих (4)
17 – клеммы для электрических подключений
18 - Коллектор
Рис. 3
