Val av insatsverktyg

Montering/byte av insatsverktyg

Ta vid behov bort eventuellt monterat insatsverktyg.

För borttagning av insatsverktyget lossa med sexkantnyckeln

12 skruven 11 och ta bort insatsverktyget.

Lägg upp insatsverktyget (t.ex. instickssågblad 10) på verk-

tygsfästet 8 så att bockningen ligger nedåt (se bild på grafik-

sidan, texten på insatsverktyget kan nu läsas uppifrån).

Vrid insatsverktyget till ett för arbetet gynnsamt läge och låt

det snäppa fast i kammarna på verktygsfästet 8. Det finns

sammanlagt tolv lägen i steg om 30°.

För andra mellanlägen kan adaptern 13 (tillbehör) användas:

Låt adaptern med den släta sidan snäppa fast på verktygsfäs-

tets 8 kammar (se bild på grafiksidan). Lägg i valfritt läge upp

insatsverktyget på adaptern.

Fäst insatsverktyget med skruven 11. Dra med sexkantnyck-

eln 12 fast skruven så att skruvens tallriksfjäder ligger plant

mot insatsverktyget.

f Kontrollera att insatsverktyget sitter stadigt. Felaktigt

eller dåligt fastsatta insatsverktyg kan lossa under arbetet

och leda till personskada.

Montering/byte av slippapper på slipplattan

Slipplattan 14 är försedd med en kardborrsväv för snabb och

enkel infästning av slippapperen med kardborrssystem.

Knacka slipplattans 14 kardborrsväv ren innan slippapperet

15 sätts på för att uppnå optimal infästning.

Lägg upp slippapperet 15 kant i kant med en sida på slipplat-

tan 14, tryck sedan kraftigt fast slippapperet på slipplattan.

För att optimal dammutsugning ska kunna garanteras måste

slippapperets hål överensstämma med slipplattans.

För borttagning av slippapperet 15 grip tag i ett hör och dra av

papperet från slipplattan 14.

Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta

93 mm i Bosch tillbehörsprogram kan användas.

Sliptillbehör som fiber/polerfilt placeras på samma sätt på

slipplattan.

Damm-/spånutsugning

f Dammet från material som t.ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

f Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Anslutning av dammutsugning (se bild A)

Använd vid slipning dammutsugningsutrustning.

För montering av dammutsugningsenhet 19 (tillbehör) ska

insatsverktyget tas bort.

Sammanfoga, om så behövs, komponenterna för dammut-

sugningsenheten 19 så som bilden visar. Lägg upp den mon-

terade dammutsugningsenheten vid verktygsfästet 8 på

elverktyget. Vrid dammutsugningsenheten så att enhetens

kammar snäpper fast i respektive urtag på motorhuset. Fäst

dammutsugningsenheten som bilden visar med fästklämman

17 på elverktyget.

Kontrollera att filtringen 16 är oskadad och att den ligger väl

an mot slipplattan 14. Byt genast ut en skadad filtring.

Stick upp en utsugningsslang 20 (tillbehör) alltefter utfö-

rande antingen direkt på utsugningsstutsen 18 eller klipp av

en bit från det gamla slangändstycket, skruva in utsugnings-

adaptern 21 (tillbehör) på slangändan och skjut sedan upp

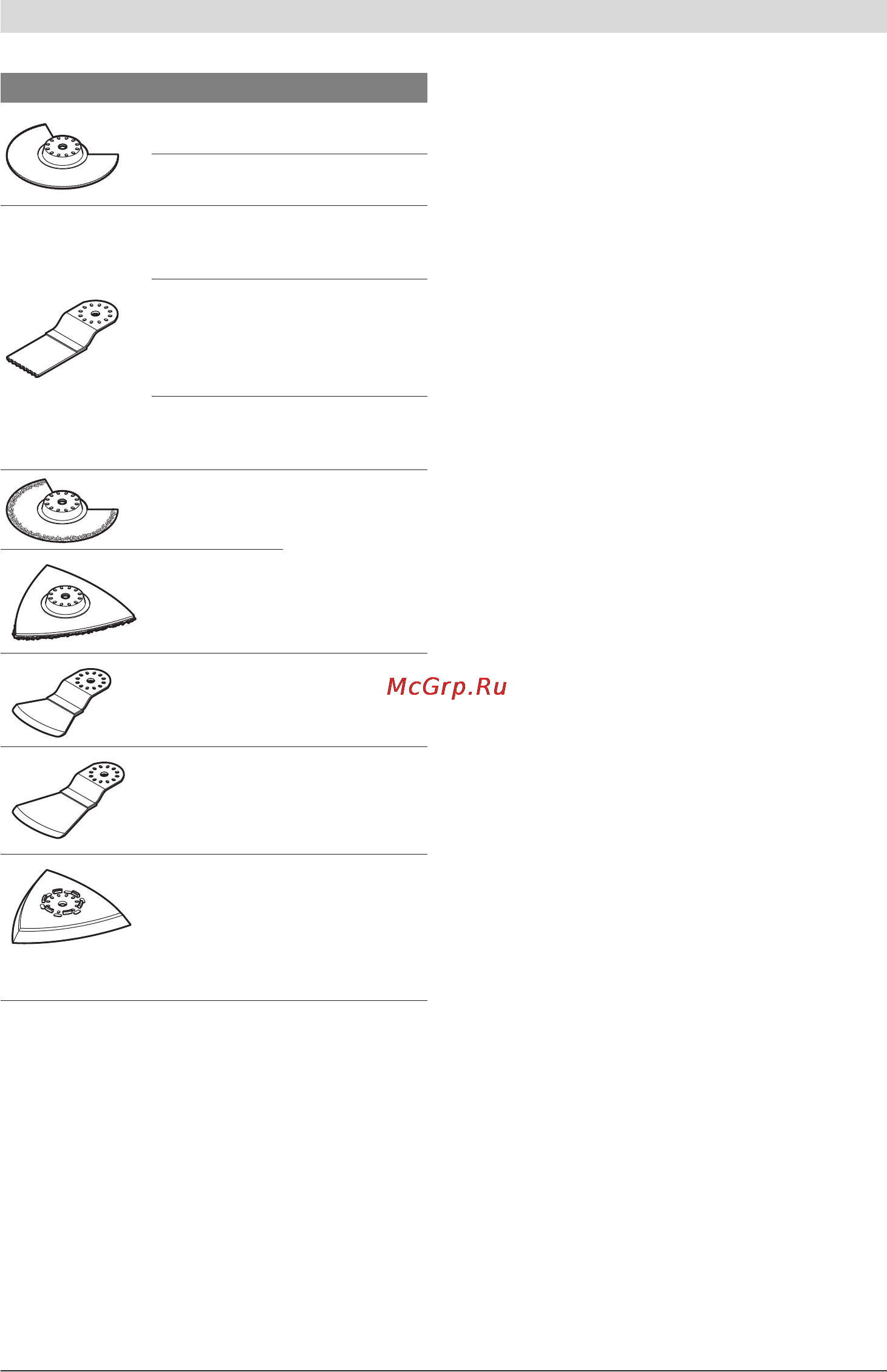

Insatsverktyg Material

HCS-träsegment-

sågblad*

Trävirke, plast

Bimetall seg-

mentsågklinga*

Trävirke, plast,

ickejärn-metall

Sågblad i kolstål

för trä*

Trävirke, plast, gips

och andra mjuka

material

Bimetallsågblad

för metall*

Metall (t.ex. icke

härdade spikar,

skruvar, klena pro-

filer), icke-järnme-

taller

Bi-metallinsticks-

sågblad för trä

och metall*

Trä, metall, icke-

järnmetall

Räfflad segment-

sågklinga i hård-

metall*

Cementfogar,

mjuka väggplattor,

glasfiberarmerad

plast och andra

nötande material

HM-riff-

deltaplatta*

Skavkniv, styv* Mattor, golvbelägg-

ning

Skavkniv,

flexibel*

Silikon och andra

elastiska material

Slipplatta för

slippapper Serie

Delta 93 mm*

beroende på

slippappret

* Extra tillbehör; fullständig tillbehörsförteckning finns i Bosch tillbe-

hörsprogram.
