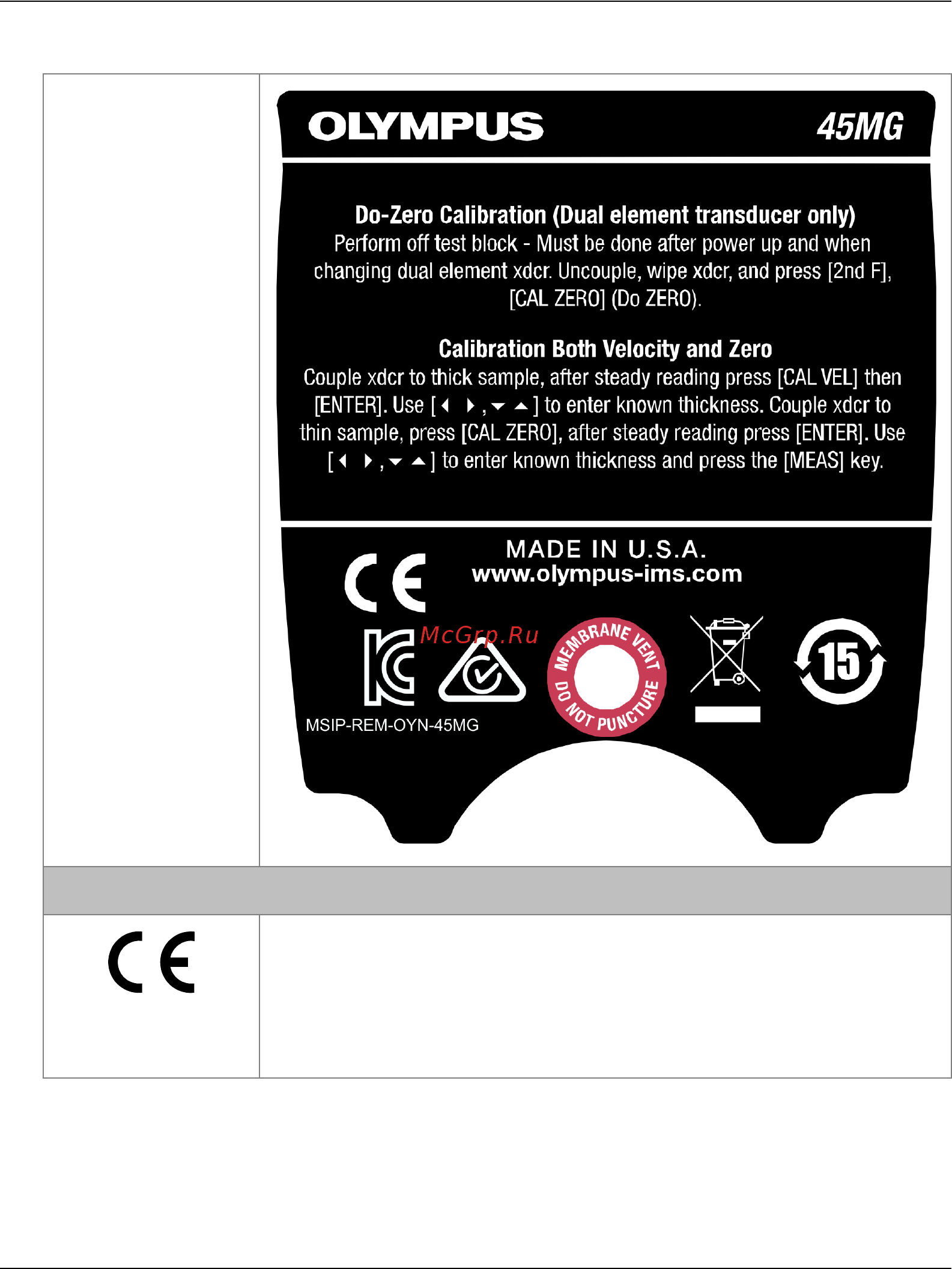

DMTA-10022-01RU, Версия D, Сентябрь 2016
Маркировка
3
Паспортная
табличка
Содержит
Маркировка СЕ – извещение о соответствии данного
изделия всем директивам Европейского Сообщества.
Подробнее см. в Заявлении о соответствии. За
дополнительной информацией обращайтесь в
региональное представительство компании Olympus.
