DMTA-10022-01RU, Версия D, Сентябрь 2016
Маркировка
2

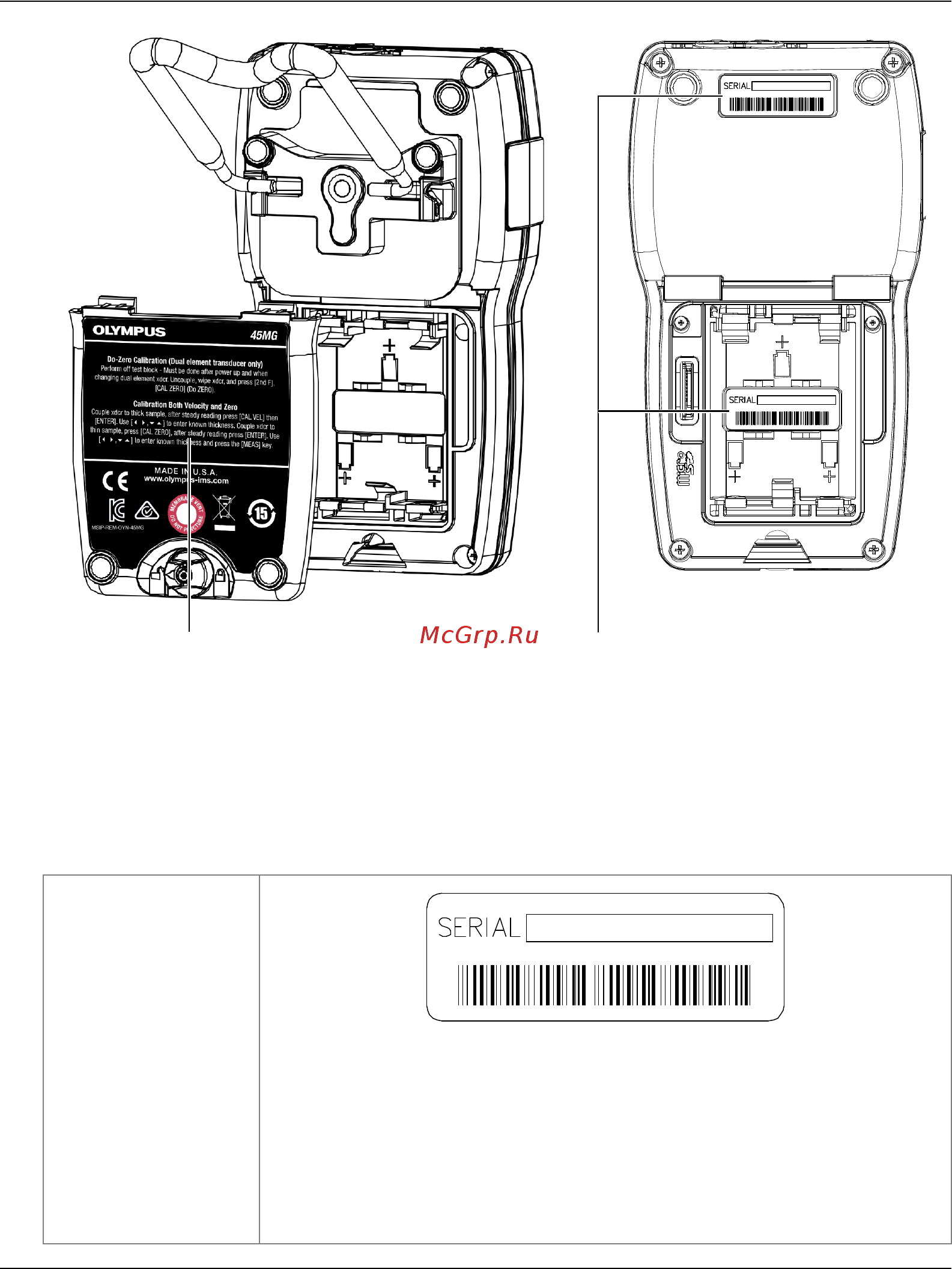

Рис.i-2 Маркировка на задней панели прибора
Табл. 1 Содержимое наклеек
Наклейка с
серийным
номером
Где:
yy: последние две цифры года выпуска
nnnnn: неповторяющийся нигде пятизначный номер,
представляющий собой каждую следующую единицу
выпущенного изделия
mm: месяц выпуска
Паспортная табличка
(см. Табл. 1 на стр.2)
Расположение серийного
номера (в двух местах)
yynnnnnmm
