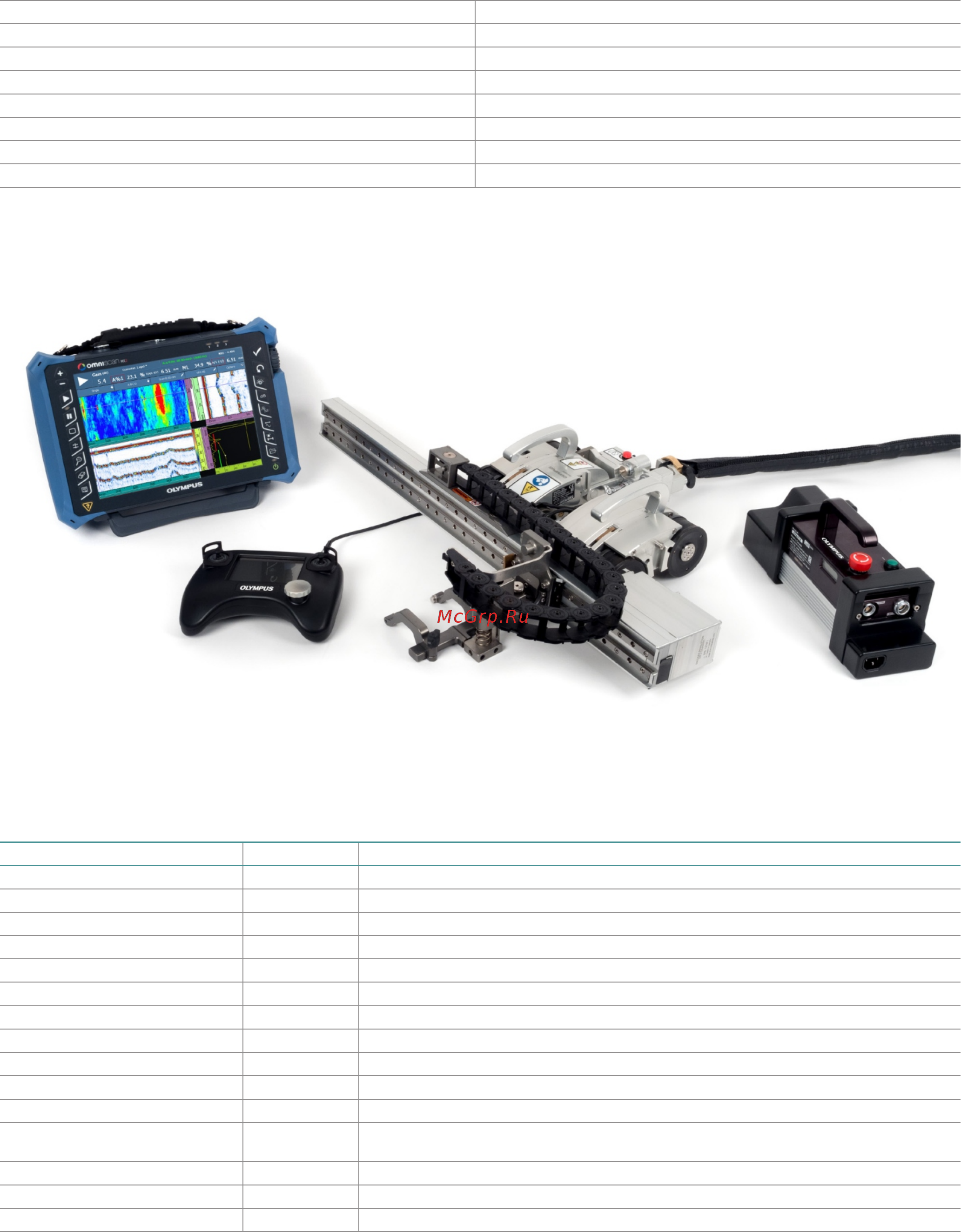

23
Технические характеристики
Диаметр труб (кольцевые сварные швы) от 70 мм до плоск.
Диаметр труб (продольные сварные швы) от 305 мм до плоск.
Внут. диаметр труб (кольцевые сварные швы) от 610 мм и более
Макс. скорость сканера 250 мм/с
Макс. скорость растрового рычага 762 мм/с
Разрешение кодировщика (ролик сканера) 13,78 шагов/мм
Разрешение кодировщика (двигатель сканера) 872,5 шагов/мм
Разрешение растрового рычага 240,2 шагов/мм
Информация для заказа
Модель Номер изделия Описание
SteerROVER-Weld-5m Q7500050 Сканер SteerROVER с держателем ПЭП для контроля сварных соединений. Кабели длиной 5 м.
SteerROVER-Weld-15m Q7500051 Сканер SteerROVER с держателем ПЭП для контроля сварных соединений. Кабели длиной 15 м.
SteerROVER-Weld-30m Q7500052 Сканер SteerROVER с держателем ПЭП для контроля сварных соединений. Кабели длиной 30 м.
SteerROVER-Raster600-7.5m Q7500053 Сканер SteerROVER с растровым рычагом 600 мм. Кабели длиной 7,5 м.
SteerROVER-Raster600-15m Q7500054 Сканер SteerROVER с растровым рычагом 600 мм. Кабели длиной 15 м.
SteerROVER-Raster600-30m Q7500055 Сканер SteerROVER с растровым рычагом 600 мм. Кабели длиной 30 м.
SteerROVER-Raster900-7.5m Q7500056 Сканер SteerROVER с растровым рычагом 900 мм. Кабели длиной 7,5 м.
SteerROVER-Raster900-15m Q7500057 Сканер SteerROVER с растровым рычагом 900 мм. Кабели длиной 15 м.
SteerROVER-Raster900-30m Q7500058 Сканер SteerROVER с растровым рычагом 900 мм. Кабели длиной 30 м.
MapROVER-A-Laser Q7750081 Опциональный лазерный указатель, используемый с держателем ПЭП.
SteerROVER-A-CameraMount Q7201259 Крепление для камеры (опция).
SteerROVER-A-PivotingWeldRack Q7201258 Вращающийся держатель ПЭП для контроля сварных соединений (как дополнительная опция
для пакета SteerROVER-Raster).
MapROVER-SP-VPH-PA Q7750121 Вертикальный держатель для ФР-преобразователей.
MapROVER-SP-VPH-TOFD Q7750126 Вертикальный держатель для TOFD-преобразователей.
MapROVER-A-D790-ProbeHolder Q7750070 Прочное крепление для разд.-совм. УЗ-ПЭП D790-SM
