31

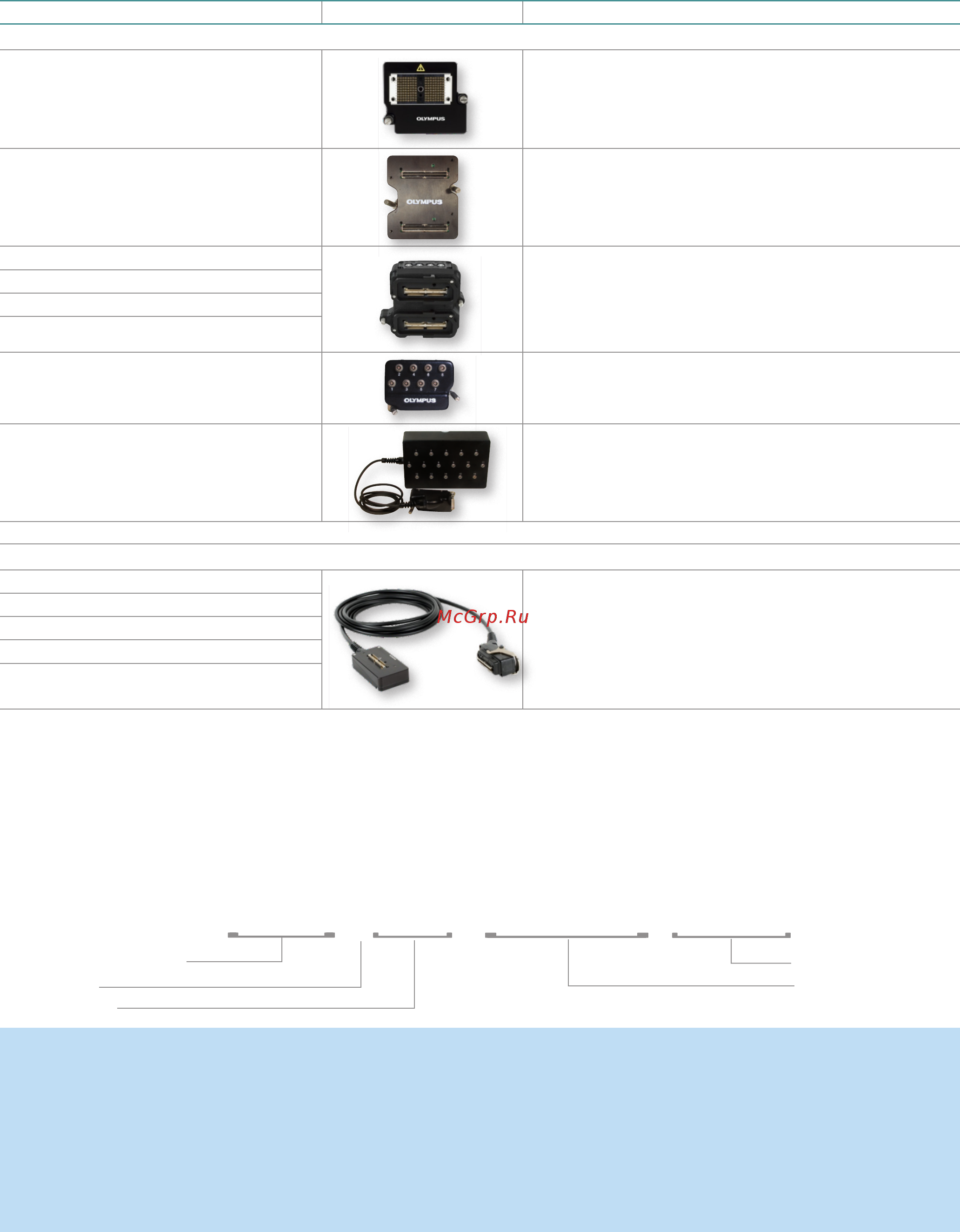

Адаптеры и удлинительные кабели
Модель Описание
АДАПТЕРЫ
OMNI-A2-ADP03
®
Адаптер для подключения ФР-ПЭП Hypertronics к прибору через
®
разъем OmniScan . Совместим с приборами OmniScan PA.
OMNI-A-ADP05∗
Y-адаптер с разъемами OmniScan для подключения двух ФР-ПЭП
(каждый 64 элемента макс.). Совместим с приборами OmniScan MX.
Схема соединения: один выходной разъем-гнездо и два входных
разъема-штекера.
OMNI-A2-SPLIT64
Y-адаптер (сплиттер) с разъемами OmniScan для подключения двух
ФР-ПЭП. Совместим с OmniScan MX2-PA2.
Описание моделей
SPLIT64: Совместим с модулями PA2 (64 элемента)
SPLIT128: Совместим с модулями PA2 (128 элементов)
®
4UT: Имеет 4 разъема LEMO 00 UT
OMNI-A2-SPLIT64-4UT
OMNI-A2-SPLIT128
OMNI-A2-SPLIT128-4UT
OMNI-A-ADP11∗
Адаптер с разъемами LEMO 00. Позволяет использовать до 8
стандартных УЗ-ПЭП с OmniScan MX PA.
OMNI-A-ADP12
Адаптер с разъемами LEMO 00. Позволяет использовать до 16
стандартных УЗ-ПЭП с OmniScan PA. В комплект поставки включен
кабель 1 м.
∗Эти адаптеры не могут быть напрямую подсоединены к OmniScan MX2. Для подключения необходим удлинительный кабель PA (ФР) типа E128P (см. таблицу ниже).
УДЛИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ ФР-ПЭП (СТАНДАРТНЫЕ МОДЕЛИ)
E128P0-0202-OM
Удлинительный кабель с разъемами OmniScan с обеих сторон.
Может быть оснащен 4 разъемами LEMO 00 для одновременного
использования стандартных ультразвуковых или фазированных
ПЭП с ФР-дефектоскопом.Опция: Кронштейн для установки
удлинительного кабеля ФР OmniScan на сканеры HSMT.
Арт.: HSMT-A-BRKEX [U8779090]
E128P5-0004-OM
E128P5-0202-OM
E128P10-0004-OM
E128P10-0202-OM
Использование удлинительных кабелей и адаптеров предоставляет многочисленные возможности подключения.
Удлинительный кабель — Кол-во
элементов
128 = 128 элементов
Тип кабеля
P = Гибкий кабель с ПВХ изоляцией
M = Кабель с металлической оболочкой
Длина кабеля∗
0 = 0,5 м
5 = 5 м
10 = 10 м
Разъем со стороны ПЭП∗ Разъем OmniScan и 0 LEMO
0000 =
0004 = Разъем OmniScan и 4 LEMO с 125–128 контактами
0202 = Разъем OmniScan и 4 LEMO с 63–64 и 127–128 контактами
HY = Разъем Hypertronics
Разъем со стороны прибора∗
OM =
HY = Разъем Hypertronics
∗ Может быть настроен в соответствии с требованиями заказчика, показаны общие значения.
Информация для заказа удлинительных кабелей ФР
E128P10-0202-OM
Число элементов
Тип кабеля
Длина кабеля
Разъем прибора
Разъем ПЭП
Примечание: В некоторых случаях, использование более длинных ФР-кабелей может привести к искажению сигнала по причине затухания и/или перекрестных помех.
Разъем OmniScan
