Olympus FlexoFORM [25/36] Дополнительные комплекты
![Olympus FlexoFORM [25/36] Дополнительные комплекты](/views2/1665757/page25/bg19.png)

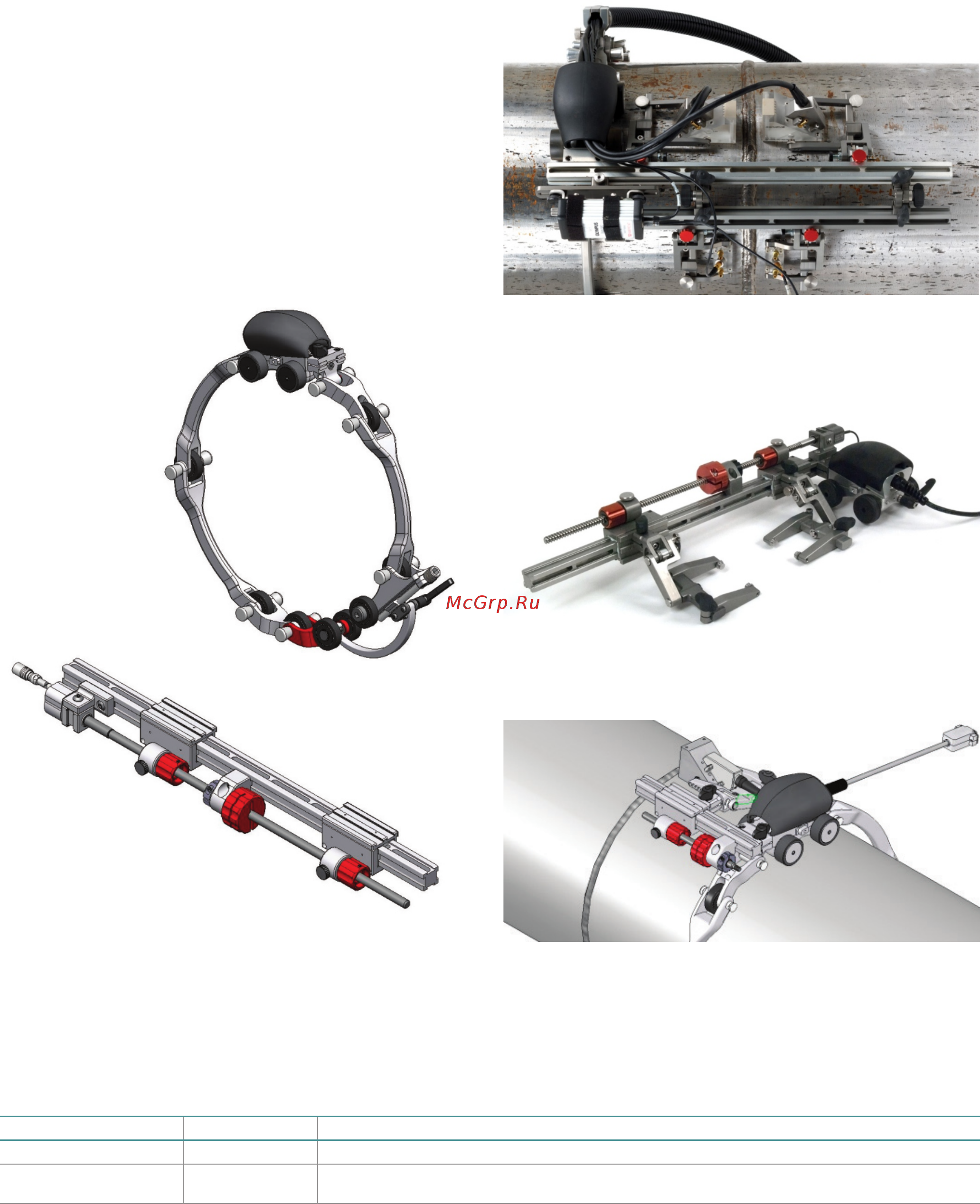

Система позиционирования ПЭП с
25
настройкой ходовым винтом.
Информация для заказа
Модель Номер изделия Описание
CHAINSCAN-XY38 U8750041 ChainSCANNER для контроля труб 45–965 мм НД с возможностью сканирования по двум осям.
ChainScan-SP-Basic U8779370 Базовый комплект запасных частей ChainSCANNER: винт продольного перемещения и прижимной
рычаг, штифты для крепления призм, гайки типа «ласточкин хвост», пластиковое колесо и винты.
Дополнительные опции
Удаленный генератор/предусилитель
(см. раздел «Комплектующие» на стр. 28)
Система подвода и распределения контактной
жидкости
(см. раздел «Комплектующие» на стр. 33)
Стабилизатор рычага
™
Комплект стабилизатора рычага ChainSCANNER .
Включает магнитные колеса и держатель.
Арт.: ChainScan-A-Stabilizer [U8775210]
Звенья цепи
Дополнительные короткие звенья ChainSCANNER. Для труб
менее 244 мм НД.
Арт.: ChainScan-A-SLink [U8775127]
Дополнительные длинные звенья ChainSCANNER. Для контроля
труб более 244 мм НД.
Арт.: ChainScan-A-LgLink [U8750042]
Дополнительные комплекты
Два комплекта преобразователей
Для контроля с использованием четырех ПЭП и предусилителя
(на ChainSCANNER).
Арт.: ChainScan-A-4Probe [U8775128]
Мышь
При использовании ChainSCANNER в качестве сканера-мыши с
магнитными колесами (вместо звеньев цепи), удерживающими
сканер на поверхности.
Арт.: ChainScan-A-Mouse [U8750037]
Комплект с укороченной рамой
Укороченная рама (20 см) для крепления ПЭП и винт продольного
перемещения для контроля в ограниченном пространстве.
Арт.: ChainScan-A-SBar [U8775129]
