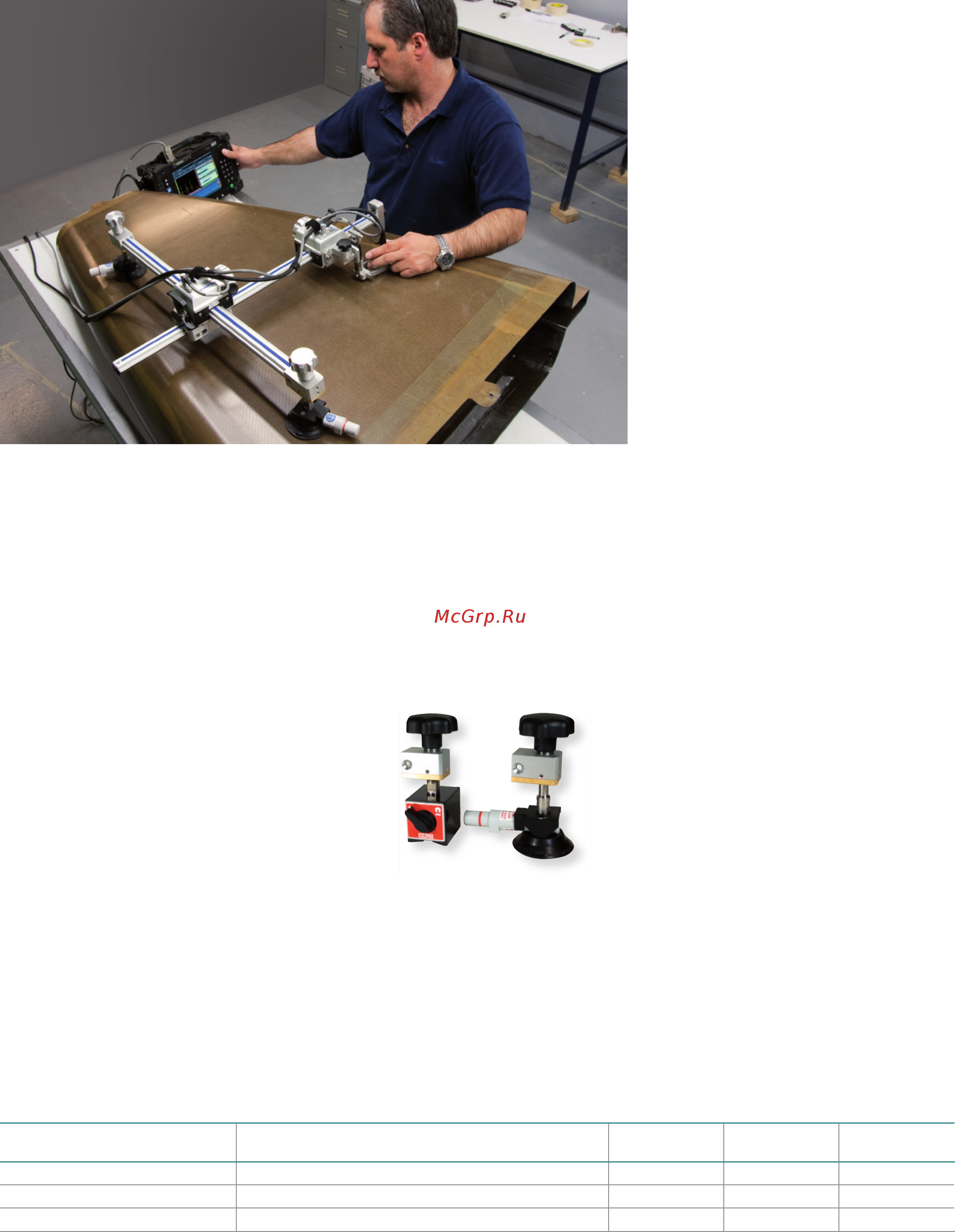

Фото опубликовано с разрешения Avior, Produits Intgrs
27
Характеристики
Подходит для контроля фазированными
решетками, УЗК и контроля вихревыми
токами, с использованием одного
преобразователя.
Две оси с герметичными
кодировщиками положения;
двухкоординатное сканирование.
Позиционирование по оси координат с
минимальным люфтом.
Оба модуля монтируются на
кронштейны для обеспечения точного и
плавного перемещения сканера.
Два крепления с шарнирным болтом,
позволяющие фиксировать сканер на
поверхности контролируемого объекта.
Блокирующие устройства
для каждой оси.
Перемещение модуля может
осуществляться с шагом 3,27 мм, или в
свободном режиме.
Держатель ПЭП устанавливается
на рычаг подшипника, который,
при необходимости, может быть
подпружинен.
Алюминиевая рама используется для
легких нержавеющих компонентов.
Ось Y можно укоротить для контроля
поверхностей малого радиуса, или
снять для удобной транспортировки.
Стандартная комплектация
- Две направляющие (треки) (457 мм, 610
мм или 914 мм в зависимости от модели).
- Два модуля перемещения.
- Два крепления на вакуумных присосках.
- Два кодировщика с кабелем 5 м.
- Вилка для крепления ФР-
ПЭП 40 х 55 мм.
- Вилка TOFD–И/Э 31,75 мм.
- Крепежный кронштейн держателя 90°.
- Крепежный кронштейн держателя 180°.
- Регулируемый крепежный кронштейн
держателя: 45°, 90° или 180°.
- Подпружиненный подшипник держателя.
- Ирригационные трубки и фитинги.
- Кейс для транспортировки.
Примечание: кабели, преобразователи и призмы
приобретаются отдельно.
Технические характеристики
Вес: 5–8 кг, в зависимости от конфигурации
Удерж. сила магнитной присоски: 7 кг
Удерж. сила вакуумной присоски: 81 кг
Разрешение кодировщика: 13 шагов/мм
(±0,15 шаг./мм)
Мин. радиус кривизны линии
сканирования: 50 см НД
Сканер GLIDER
для контроля композиционных материалов
GLIDER – двухкоординатный сканер-кодировщик для ручного контроля на
слегка изогнутых и плоских поверхностях композитных материалов.
Тип инспектируемых материалов: композиты и алюминий – с использованием
вакуумных присосок; углеродистая сталь – с использованием дополнительных
магнитных креплений.
Применение
Контроль композиционных материалов.
Контроль фюзеляжей самолетов на наличие расслоений и трещин.
Контроль пластин из ферромагнитного материала на наличие коррозии.
Контроль сварных соединений, выполненных сваркой трением.
Дополнительные опции
Магнитные приспособления
Магнитные крепления и опора оси Y,
используемые при сканировании поверхностей
ферромагнитных материалов.
Арт.: GLIDER-A-01
Вилки
(см. раздел «Комплектующие» на стр. 34)
Система подвода и распределения
контактной жидкости
(см. раздел «Комплектующие» на стр. 33)
Информация для заказа
Модель Описание Длина (X) (мм)
Ширина (Y)
(мм)
Высота (мм)
GLIDER-18x18 Сканер GLIDER с осями X-Y длиной 457  457 мм 700 690 152
GLIDER-24X24 Сканер GLIDER с осями X-Y длиной 610  610 мм 900 845 152
GLIDER-36X36 Сканер GLIDER с осями X-Y длиной 914  914 мм 1200 1150 152
Взаимозаменяемые крепления сканера (магнитные
крепления приобретаются отдельно).
