28
Генераторы и предусилители
Характеристики
• Размеры (Ш В Г):
57 мм 32 мм 90 мм
• Вес: 300 г.
• Разъемы UT (УЗ): 8 LEMO 00 (гнездо).
• Влагонепроницаемость:NEMA 4-IP66.
Стойкость к коррозии.
• Питание: от сети постоянного тока (12 В)
или прибора.
• Разъем питания: совместим с кабелями
Olympus в пластиковой оплетке (штекер
Fisher 103).
• Световой индикатор питания (красный).
• Диапазон рабочих температур:
от –10 °C до 60 °C
Технические характеристики
Генератор
• Удаленный повторитель импульсных
сигналов высокого напряжения (200 В).
• ЧЗИ: до 10 кГц при 100 нс на канал,
до 20 кГц при 50 нс на канал.
• Выходы со стороны генератора:
защищают от нецелевого
использования и неправильного
подключения к прибору.
Предусилитель (приемник)
• Предусилитель 40 дБ.
• Настраивает диапазон частоты
преобразователя от 1 до 15 МГц.
• Входы/выходы со стороны
предусилителя: защищены от
нецелевого использования и
неправильного подключения к прибору.
Дополнительные опции
Кабель питания
(TomoScan FOCUS LT)
Кабель питания (5 м) для подключения к
™
TomoScan FOCUS LT .
Арт.: TRPP-5810-A-01
Кабель питания (OmniScan)
Кабель питания (10 м) для подключения к
®
дефектоскопу OmniScan .
Арт.: TRPP-A-PWRC-OM-10M
Преобразователь сигналов и
кабель
Преобразователь сигналов (120–240 В
перем. тока и 12 В пост. тока) с кабелем
питания 10 м.
™

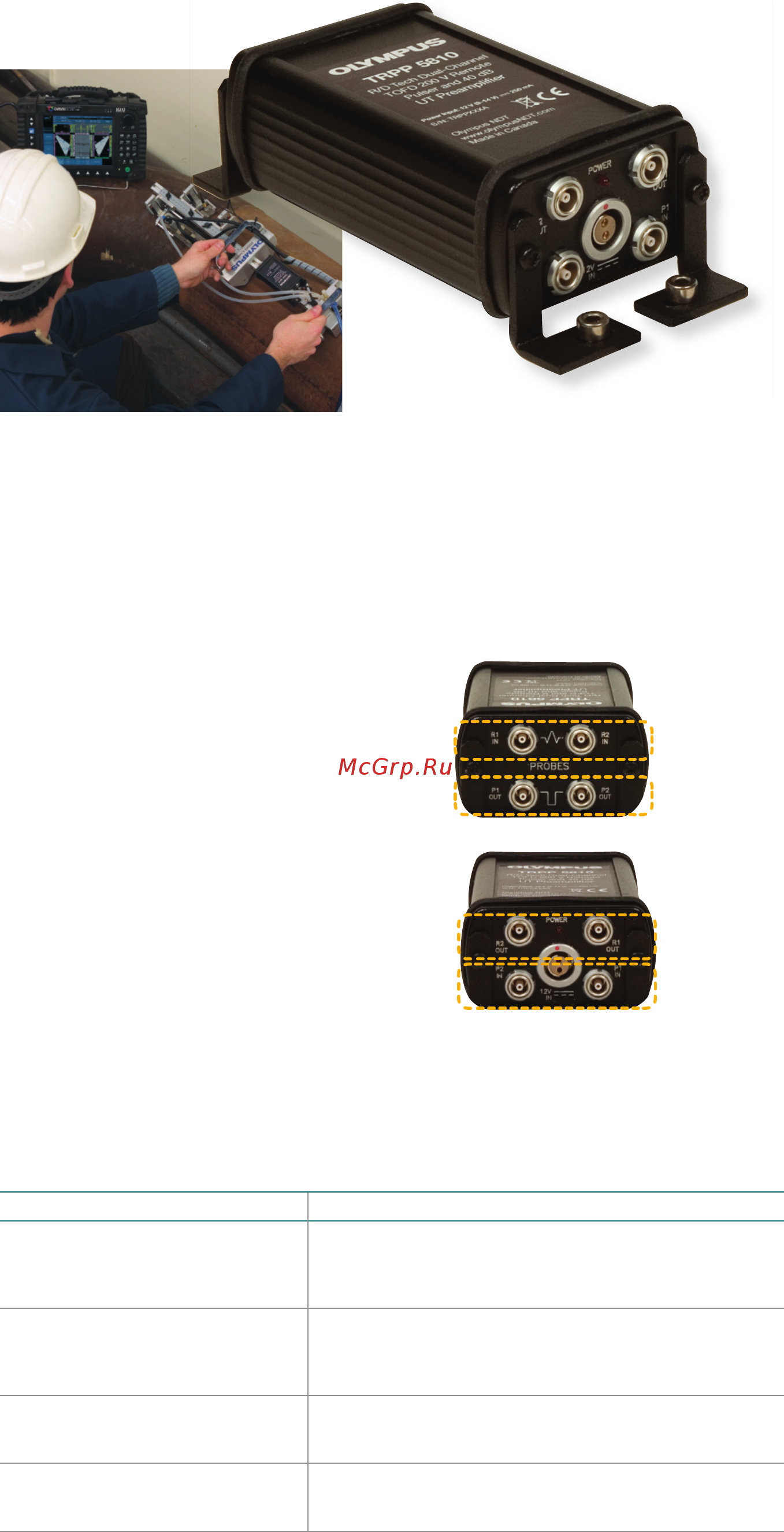

TRPP 5810 представляет собой высокопроизводительный удаленный
Арт.: TRPP-A-PWRC-AC-10M
генератор/предусилитель, предназначенный для контроля методом TOFD при
использовании сканеров Olympus.
Удаленный генератор/предусилитель обеспечивает оптимальное отношение
сигнал-шум при контроле дифракционно-временным методом (TOFD); в
одном компактном устройстве объединены предусилитель 40 дБ и удаленный
повторитель импульсных сигналов высокого напряжения (200 В). TRPP 5810
поддерживает два канала UT (УЗ), которые
позволяют выполнять параллельный
контроль с одной или двумя парами
преобразователей TOFD. TRPP 5810 может
использоваться в качестве импульсного
генератора и/или предусилителя.
TRPP 5810 в качестве генератора
• Использует дополнительное усиление импульса
для создания более сильного сигнала, с целью
выявления трудновыявляемых дефектов.
TRPP 5810 в качестве предусилителя
• Использует дополнительное усиление,
широкополосные сигналы и оптимальное
отношение сигнал-шум, необходимые для
получения сигналов на толстых участках
материалов с высоким затуханием
ультразвука.
• Позволяет использовать длинные кабели для подключения удаленных датчиков.
™
TRPP 5810 – Генератор/предусилитель для контроля методом TOFD
Информация для заказа
Модель Комплект поставки
TRPP-5810 Генератор/предусилитель, кабель питания 5 м (120–240 В
перем. тока и 12 В пост. тока), кабель питания (5 м)
®
для подключения к дефектоскопу OmniScan , кейс для
транспортировки.
TRPP-5810-KIT01 Аналогичен Арт. TRPP-5810, плюс: четыре кабеля (0,6 м)
® ™
для УЗ-преобразователей (LEMO 00 – Microdot ) и
кронштейны для крепления TRPP 5810 к сканеру HSMT.
(Арт.: HSMT-A-BRK5810)
TRPP-5810-INST Аналогичен Арт. TRPP-5810-KIT01, плюс: Четыре кабеля
UT (УЗ) длиной 5 м (LEMO 00 – LEMO 00) для подключения
TRPP 5810 к прибору.
TRPP-5810-UMB Аналогичен Арт. TRPP-5810-KIT01, плюс: Четыре
кабеля UT (УЗ) 0,6 м (LEMO 00 – LEMO 00) для соединения
TRPP 5810 с универсальным кабелем.
К преобразователям
Предусилитель
Генератор
К прибору
Предусилитель
Генератор
