33
Устройства подвода и распределения
контактной жидкости
Характеристики CFU03
• Подача диафрагменного насоса: 3,78 л/
мин под давлением 4,2 кг/см2.
• Внутренний перепускной канал
для обеспечения постоянного
заполнения насоса.
• Работает от сети переменного
тока: 100–240 В
• Кнопка Start/Stop (Вкл/Выкл).
• Регулирующий клапан
выходного потока.
• Входной патрубок насоса с фильтром
и обратным клапаном для обеспечения
постоянного заполнения шланга.
• Входные/выходные
быстроразъемные фитинги.
• Прочный пластиковый корпус.
• Сертификат CE.
Характеристики CFU05
CFU05 имеет аналогичные CFU03
характеристики, плюс:
• Нагнетание жидкости посредством
трубки Вентури с использованием
внешней системы подачи
сжатого воздуха.
Стандартная комплектация
- Входной патрубок насоса внутренним
диаметром (ВД): 3,3 м, 9,5 мм.
- Вакуумная выходная трубка: 3,3 м,
9,5 мм ВД (только для модели CFU05).
- Выходной патрубок насоса (3,3 м, 5 мм
ВД) и Y-адаптер.
- Вакуумная входная трубка (3,3 м,
5 мм ВД) и Y-адаптер (только для
модели CFU05).
- Блок питания: 100–240 В перем. тока и

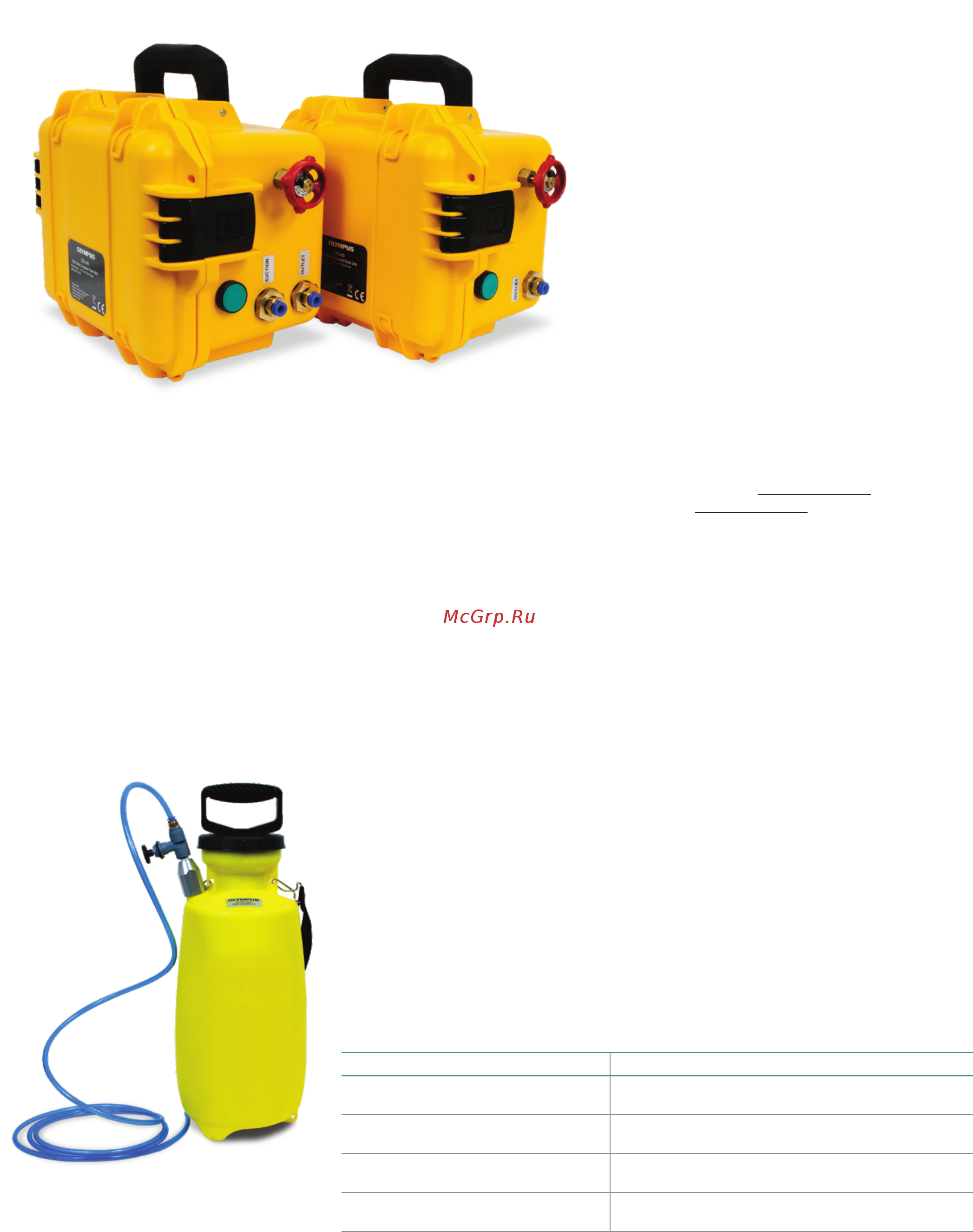

CFU03 и CFU05 – переносные электронасосные агрегаты для подачи контактной
24 В пост. тока.
жидкости к призмам во время ультразвукового контроля. Оба агрегата имеют
диафрагменный насос с перепускным каналом для обеспечения постоянного
достаточного расхода и избежания проблем с заливкой насоса. Насосные
агрегаты также оснащены клапаном для контроля выходящего потока.
CFU05 имеет водоотсасывающие трубки для сокращения потери воды при
использовании с некоторыми призмами с водяной линией задержки.
CFU05 CFU03
WTR-SPRAYER-8L
Механические устройства подачи и
распределения контактной жидкости
Ручной насос является наиболее доступным и эффективным способом подачи
контактной жидкости к призмам во время автоматизированного контроля.
Характеристики
• Емкость резервуара: 4 л или 8 л
• Регулятор расхода
• Подающие трубки: 8 мм НД и 5 мм ВД
• Ремень для удобства транспортировки
Информация для заказа
Модель Описание
CFU03
Электрические устройства подачи и распределения
контактной жидкости.
CFU05
Электрическое устройство для дозированной подачи
жидкости с функцией всасывания.
WTR-SPRAYER-4L
Ручной водяной насос вместимостью 4 л. с
ирригационными трубками и фитингами.
WTR-SPRAYER-8L
Ручной водяной насос вместимостью 8 л. с
ирригационными трубками и фитингами.
CFU03 и CFU05 – Электрические устройства подачи и распределения
контактной жидкости
