29

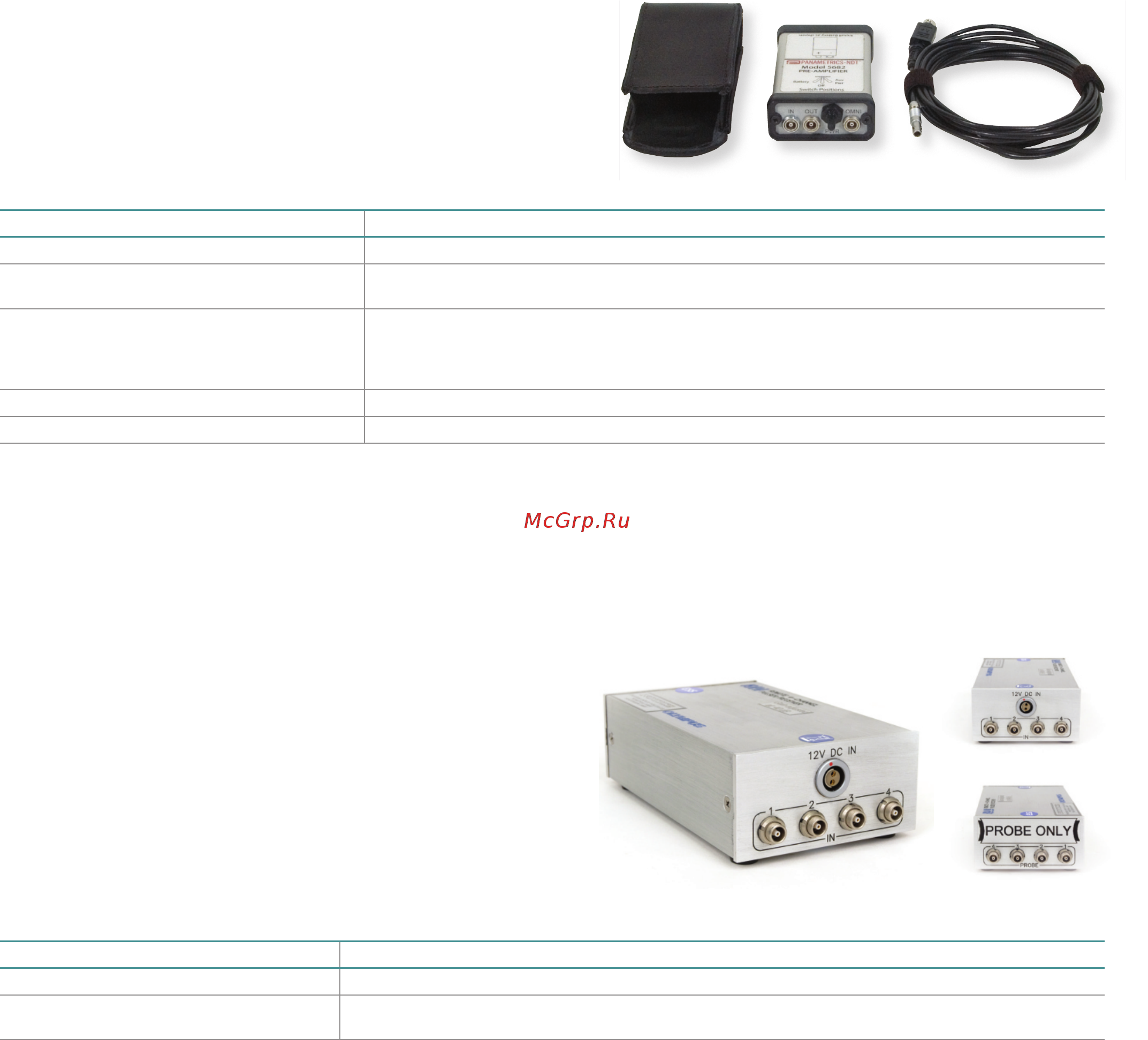

5682 – Предусилитель для контроля методом TOFD
Ультразвуковой предусилитель 5682 обеспечивает усиление ультразвуковых сигналов с малым уровнем шума (для одного
преобразователя) в диапазоне от 500 кГц до 25 МГц. Компактный и легкий предусилитель, выполненный в прочном и
защищенном от брызг корпусе, идеально подходит для удаленных операций. Предусилитель может работать от одной
батареи 9 В (включ. в комплект поставки) в течение 50 часов в непрерывном режиме, или от дополнительного источника
питания пост. тока 9–13 В. При использовании батареи, многоцветный светодиодный индикатор показывает состояние
батареи. Данный предусилитель идеально подходит для контроля методом TOFD.
Технические характеристики
• Усиление: 26 дБ
• Продолжительность работы батареи: 50 часов (в непрерыв. режиме)
• Индикатор уровня мощности
• Отношение сигнал-шум: 67 дБ
• Вес: 180 г с батареей
Информация для заказа
Модель Комплект поставки
5682 Предусилитель 5682 и батарея 9 В.
5682-KIT01
®
Предусилитель 5682, кабель UT (УЗ) 2,5 м (LEMO 00 – LEMO 00), кабель питания 2,5 м для
®
подключения к дефектоскопу OmniScan и поясной чехол.
5682-KIT02
Предусилитель 5682, кабель UT (УЗ) 5 м (LEMO 00 – LEMO 00), кабель UT (УЗ) 5 м (LEMO 00 – Microdot),
™
кабель UT (УЗ) 0,6 м (LEMO 00 – Microdot ), кабель питания 5 м для подключения к дефектоскопу
®
OmniScan , поясной чехол, кронштейн для крепления предусилителя 5682 к сканерам HSMT, сканеру
™
HST-Lite или сканеру ChainSCANNER (Арт.: HSMT-A-BRK5682)
5682-A-PWRC-OM-5M Кабель питания (5 м) для подключения к дефектоскопу OmniScan.
5682-A-PWRC-UMB-0.15M Кабель-адаптер питания, соединяющий 5682 с универсальным кабелем.
PR-06-04 – Генератор/предусилитель для контроля в режиме импульс-
эхо
PR-06-04 представляет собой четырехканальный генератор/предусилитель для измерений в режиме импульс-эхо. Каждый
канал поддерживает стандартный ультразвуковой преобразователь для генерации сигнала с высоким коэффициентом
усиления и усиления эхо-сигнала; таким образом улучшается способность обнаружения и отношение сигнал-шум. PR-06-04
также может использоваться только в качестве генератора или только в качестве приемника.
Технические характеристики
Генератор
• Уровень вход. сигнала: от –45 до –220 В (мин-макс)
• Амплитуда выход. сигнала: от –160 до –190 В (генератор 100 нс)
• Время нарастания и время спада: от 4 до 10 нс
Приемник
• Усиление 40 дБ
• Уровень входного сигнала: от 8 до 12 дБм (макс)
• Уровень выходного сигнала: от 8 до 12 дБм
• Полоса пропускания: от 550 кГЦ до 30 МГц при –3 дБ
Информация для заказа
Модель Комплект поставки
PR-06-04 Генератор/предусилитель PR-06-04.
OPTX667
® ™
Генератор/предусилитель PR-06-04, четыре кабеля (0,6 м) для УЗ-ПЭП (LEMO 00 – 90° Microdot ) и
кронштейн для крепления прибора к сканеру HSMT. (Арт.: HSMT-A-BRKEX).
Примечание: Данные модули предназначены для использования с кабелем питания в пластиковой оплетке. Если пластиковая кабельная оплетка не используется, можно заказать
дополнительный кабель питания. Требования к источнику питания не позволяют подключать PR-06-04 к выходу питания OmniScan. Содержимое комплекта может варьироваться в
зависимости от страны. Свяжитесь с представителем Olympus для получения дополнительной информации.
Дополнительные опции
Преобразователь сигналов и кабель
Преобразователь сигналов (120–240 В перем. тока и 12 В пост. тока) с кабелем питания 5 м. Арт.: TRPP-5810-A-03
Преобразователь сигналов (120–240 В перем. тока и 12 В пост. тока) с кабелем питания 10 м. Арт.: TRPP-A-PWRC-AC-10M
5682-KIT01
