34

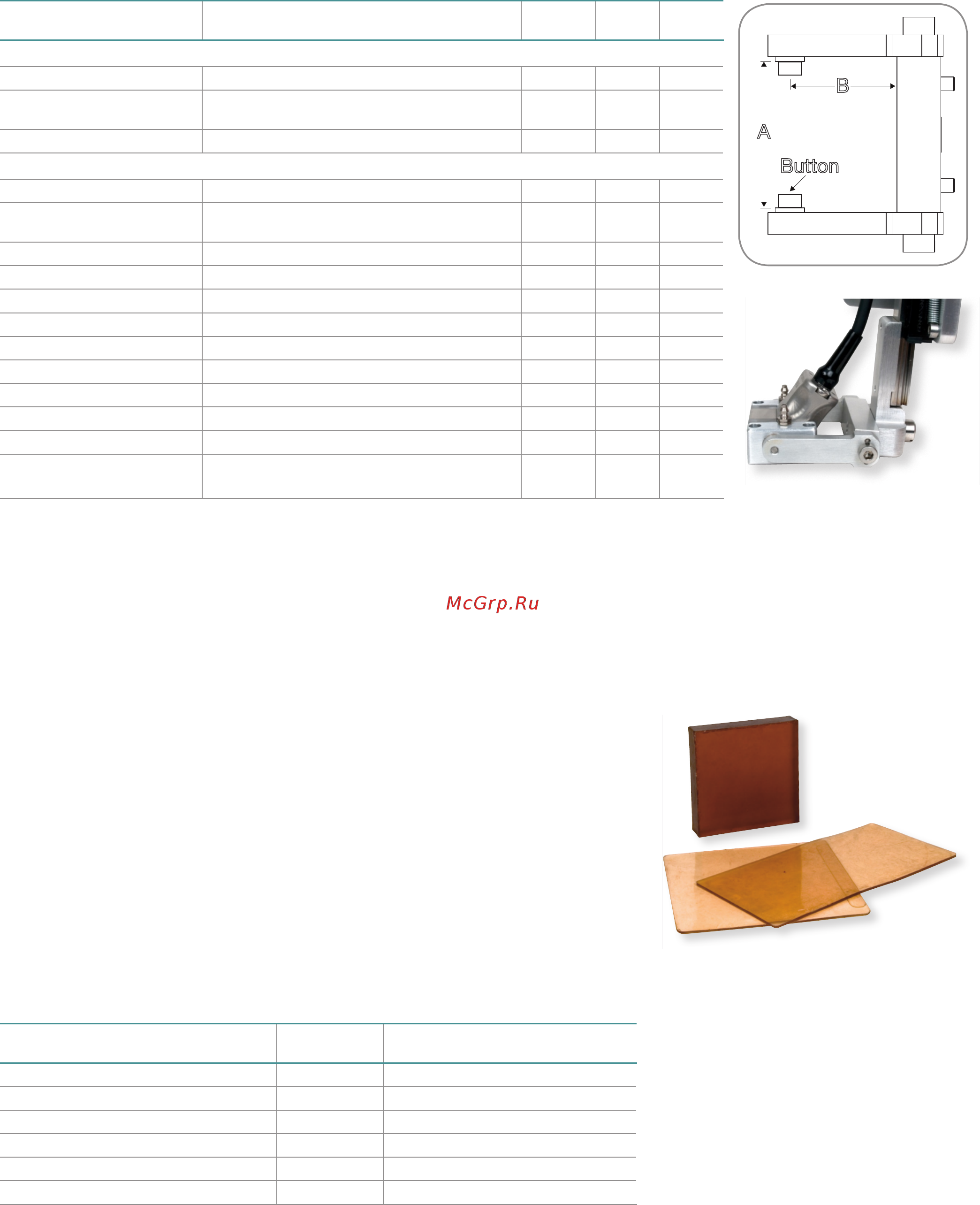

Вилки
Вилки используются для крепления призм к подпружиненным рычагам (SLA), используемым на многих сканерах. Модель
вилки зависит от модели используемой призмы. Представленные ниже вилки совместимы со сканерами серии HSMT,
™ ™
сканером WeldROVER и сканером GLIDER .
Информация для заказа
Модель Совместимость с призмой
Кнопка
НД (мм)
A (мм) B (мм)
СТАНДАРТНЫЕ ВИЛКИ
ADIX689
ST1, ST2, SPE1, SPE2, SPE3 и SA0 5 31,75 23,5
ADIX655 SA1, SA2, SA10, SA11, SA12, SA31, SA32, SI1,
SPWZ3, SNW1-AQ25 (WR) и SNW3-AQ25
8 40 55
ADIX612 SA10, SA11, SA31 и SA32 8 40 38
ДРУГИЕ ВИЛКИ
ADIX1354
SPWZ1 и SA14 (в обратном положении) 8 40 46
ADIX1082 SPWZ1, SA14, RexoFORM
и SNW3-AQ25-WR
8 40 65
ADIX853 SA1-L (боковая) 8 45 60
ADIX846 SA3 8 50 55
ADIX893 SA4, SA5 и HydroFORM-A-LiteHolder 8 55 55
ADIX908 Водяная призма 8 50 65
ADIX1325 SNW1 8 31,75 55
ADIX1482 SNW2 8 31,75 23,5
ADIX1481 SNW3 8 31,75 65
ADIX1896 SA17-DN 5 50 38
ADIX1897 SA17-N 5 31,75 38
ADIX870 SA27-DN и держатель ПЭП поверхностной волны
(ADIX1129)
5 40 23
A
B
Button
Эластомерный материал
Аквален
™
Aqualene – эластомер, использующийся при выполнении ультразвукового
контроля. Акустический импеданс материала практически равен водному, а его
коэффициент затухания ниже большинства известных эластомеров и полимеров
(пластиков).Области применения неразрушающего контроля:
• Гибкий эластомерный материал, требующий минимальной подачи воды
• Низкоскоростные линии задержки
• Мембрана водораспределительной коробки
Аквален заменяет контактные жидкости при использовании на поверхностях
из пористых материалов и материалов с сильноотражающей поверхностью.
Минимальное количество контактной жидкости используется для защиты
преобразователя при прямом контакте с поверхностью изделия. Более того,
Аквален может использоваться как тепловой изолятор. Эластомерные пластины
доступны в различных вариантах размеров и толщины.
Информация для заказа
Модель Описание
Размер (Д x Ш x В)
мм
29HD0002 Пластина 146 х146 х 2
29HD0004 Пластина 152 х 152 х 6,4
29HD0005 Пластина 102 х 102 х 25,4
29HD0009 Пластина 102 х 203 х 2,3
29HD0010 Пластина 200 х 100 х 0,5
29HD0011 Пластина 127 х 127 х 25,4
