ESIE 06-02 Описание системы

Часть 1 Описание системы 1-11

1.6 Описание адресной карты комплекта ЕКАС10А/10В

Введение

Адресная карта ЕКАС10А обеспечивает обмен данными между чиллерами

EUWA5-12H(C/D)(Z), EUWY5-10H(C/D) и EUW5-24HZ и блоком Gateway (шлюзом).

Адресная карта ЕКАС10В обеспечивает обмен данными между чиллерами EUWA/

Y*5-24K(A)Z и EUW(L)5-24KZ блоком Gateway (шлюзом)..

Комплекты адресных

карт

Комплекты адресных карт ЕКАС10А и ЕКАС10В имеют одинаковые адреса. Раз-

ница между комплектами заключается в способе монтажа. В комплект ЕКАС10В

входят дополнительные крепежные элементы для установки адресной карты в

электрический щиток.

Комплект ЕКАС10А

В комплект адресной карты ЕКАС10А входит:

 одна адресная карта

 соединительный кабель для подключения к контроллеру чиллера

 соединительный кабель + соединительный кабель с предохранителем (ка-

бель питания)

 руководство по установке.

Комплект ЕКАС10В

В комплект адресной карты ЕКАС10В входит:

 одна адресная карта

 соединительный кабель для подключения к контроллеру чиллера

 соединительный кабель + соединительный кабель с предохранителем (ка-

бель питания)

 DIN-рейка + винты

 руководство по установке.

Иллюстрация

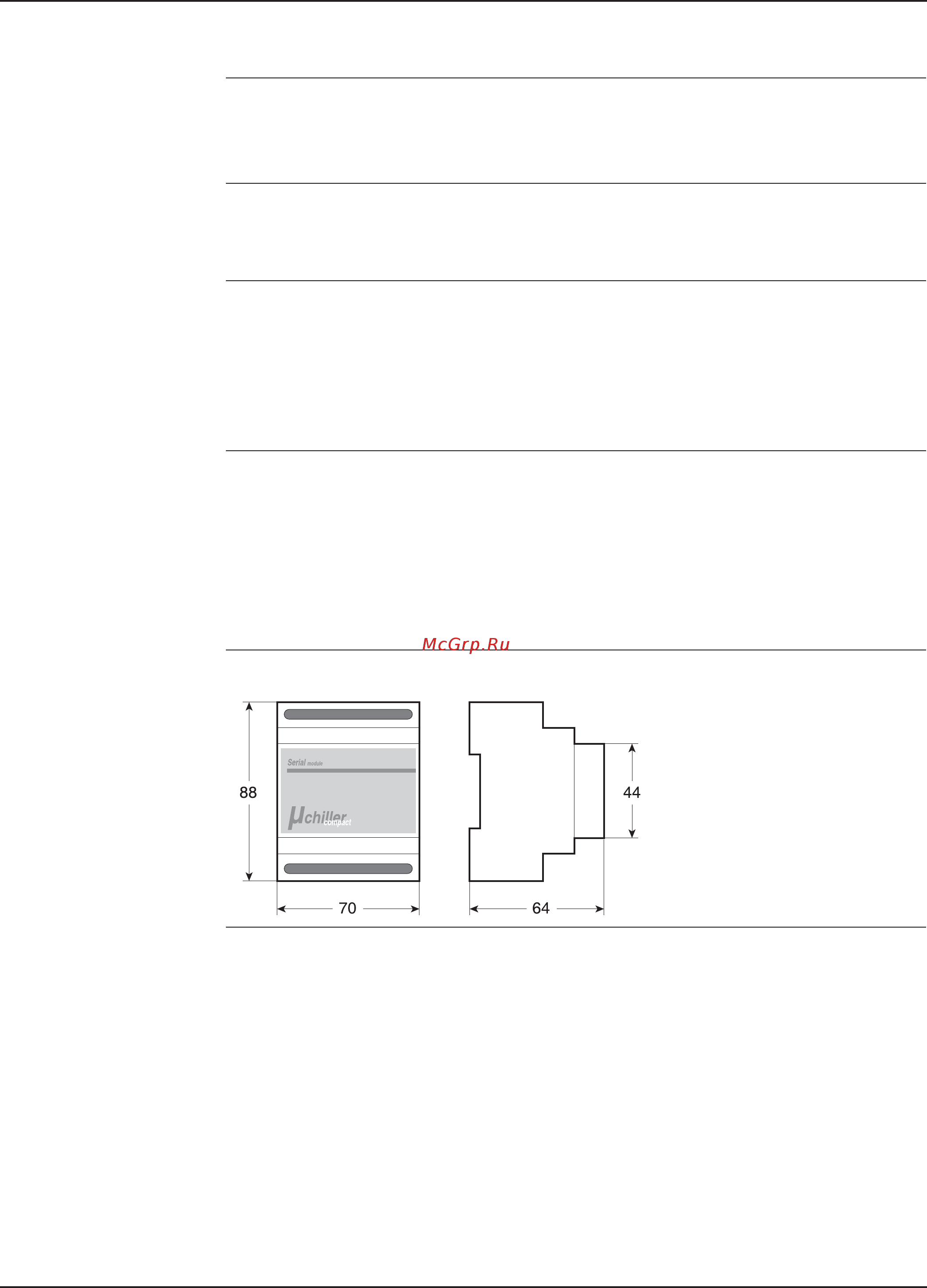

На рисунке ниже показаны размеры адресной карты ЕКАС10А/10В.

Подключение

адресной карты

Установленную на DIN-рейке чиллера (1) адресную карту следует подключить к:

 блоку питания чиллера для обеспечения питания (2)

 блоку Gateway или другой адресной карте в последовательном канале (3)

 контроллеру чиллера (4)

(1) См. раздел «Установка адресной карты ЕКАС10А/10В» на стр. 2-6.

(2) См. раздел «Подключение адресной карты ЕКАС10А/10В к источнику пита-

ния» на стр. 2-8.

(3) См. раздел «Подключение адресной карты к последовательному каналу» на

стр. 2-4.
