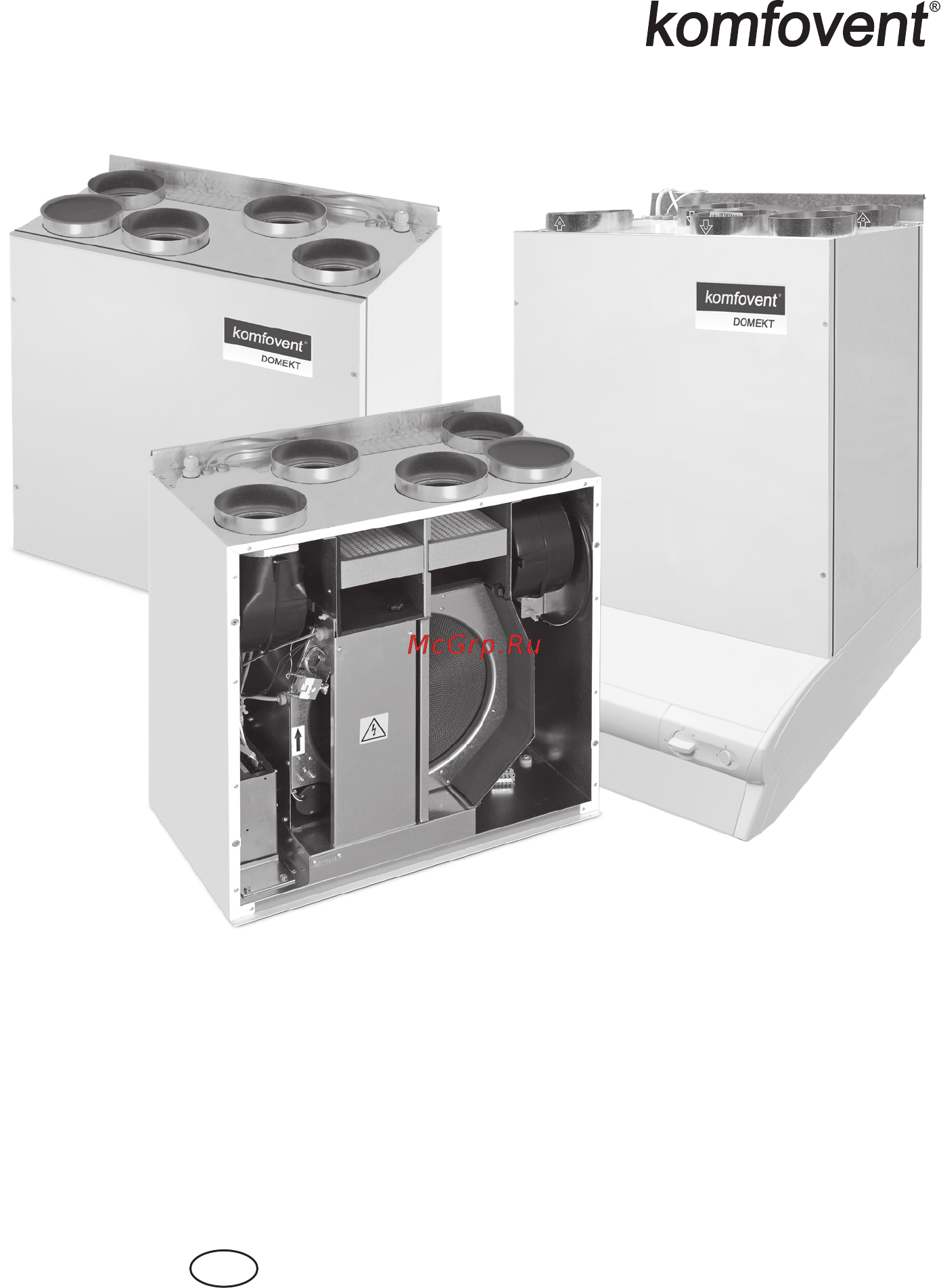

Komfovent Domekt S 650 F Паспорт и инструкция по монтажу онлайн
Содержание
- Содержание 3
- Транспортировка вентиляционных устройств 4
- Требования безопасности 4
- Краткое описание устройства 5
- D_20 09 6
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 6
- Внутри устройства имеются греющиеся элементы температура поверхности которых может быть велика поэтому во избежания ожогов руками до них дотрагиваться нельзя 6
- Выбрав управление без предварительного нагревателя но через обходную заслонку холодного воздуха необходимо дополнительно установить канальный вторичный нагреватель если вентиляционная установка смонтирована во влажном помещении на внешних стенках уста 6
- На установках с противоточным или перекрестным пластинчатым теплообменником без интегрированного предварительного нагре вателя обязательно в воздуховод забираемого с улицы воздуха монтировать дополнительный нагреватель который обеспечит температуру забираемого с улицы воздуха не ниже 4 c 6
- Новки может образоваться конденсат когда на улице холодно рис 3 монтируя установку в таких по мещениях следует обратить внимание чтобы конденсат не повредил конструкций здания или мебели 6
- Рис 3 график образования конденсата на наружных поверхностях вентиляционной установки 6
- Риск замерзания теплообменников возрастает с понижением температуры входящего наружного воздуха для избежания замерзания теплообменников может быть применена опция разморозки оттаивания в зависимости от типа и конструкции установки используется различные способы определения и предотвращения замерзания теплообменников вероятность замерзания для про тивоточного теплообменника возникает уже при наружной температуре от 0 до 5 c для перекрёст ного пластинчатого теплообменника 10 c для ротационного ниже 30 c один из способов пре дотвращения замерзания это поддержание температуры приточного воздуха на безопасном для данного теплообменника уровне или иначе интегрированный предварительный нагреватель дру гие методы такие как использование обводной заслонку by pass или снижение скорости вращения для ротационного теплообменника на время разморозки может стать причиной не постоянной тем пературы приточного воздуха а уменьшение приточного потока и вовсе причиной его нехватки 6
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d_20 09 7
- В помещении в котором смонтирована вентиляционная установка поддерживать более низкую 7
- Вентиляционные устройства серии domekt не предназначены для вентиляции помещений с повышенной влагой бассейны сау ны бани автомойки и т д 7
- Воздуха поступающего в вентиляционную установку 7
- Для уменьшения вероятности образования конденсата на наружных поверхностях вентиляцион 7
- Использовать предварительный нагреватель который обеспечит более высокую температуру 7
- Наружная температура c 7
- Новки может образоваться конденсат 7
- Ной установки рекомендуется 7
- Относительная влажность воздуха в помещении где смонтирована установка 7
- Относительную влажность воздуха 7
- По графику на рисунке 3 можно определить условия при которых на стенках вентиляционной уста 7
- Пример 1 температура в помещении 20 c влажность в помещении 47 конденсат появится когда наруж ная температура ниже 3 c 7
- Пример 2 температура в помещении 22 c наружная температура 5 c конденсат появится когда влаж ность в помещении выше 37 7
- Пример 3 влажность в помещении 40 наружная температура 0 c конденсат появится когда темпе ратура в помещении выше 24 5 c 7
- Рекомендуется установку эксплуатировать безостановочно а в случаях когда вентиляция не нужна уменьшить интенсивность вентиляторов до минимума 20 таким образом будет обеспе чены благоприятные климатические условия внутри помещения и уменьшится количество конденсата во внутри установки который может повредить электронные компоненты 7
- Температура в помещении где смонтирована установка c 7
- C b a e d 8
- D_20 09 8
- Domekt r 190v 200v 8
- Domekt r 250 f c6 8
- Domekt r 300v 8
- Domekt r 400f 8
- Domekt r 400h 8
- Domekt r 400v 450v 8
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 8
- Принципиальные схемы устройства 8
- Монтаж устройства 12
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d_20 09 13
- Потолок 13
- Рис 5 a 13
- Рис 5 б 13
- Только для установoк f типа только r 250f r 400 f и 700 f установки 13
- Положение держателей устройства domekt r 400 v 14
- Положение держателей устройства domekt r 450 v 14
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d_20 09 15
- Положение держателей устройств domekt domekt cf 250f cf 500f cf 700f 15
- Положение держателей устройства domekt cf 250 v 15
- Положение держателей устройства domekt cf 400 v 15
- Рис 10 15
- Рис 8 15
- Рис 9 15
- Узел 1 15
- Оборудование дренажа 16
- Монтаж дренажного сифона когда он на стороне подачи воздуха 17
- Монтаж дренажного сифона когда он находится со стороны всасывания воздуха 17
- Обмен стороны обслуживания на установках domekt r 190v 200v 18
- Схема подвешивания устройства без кухонной вытяжки domekt r 190v 200v 18
- Вент установка domekt r 190v 200v с кухонной вытяжкой 19
- Ной вытяжки 13 14 рисунки 19
- Размеры и крепление мебельной панели 19
- Установка domekt r 190v 200v может быть смонтирована в месте с одной из двух типов кухон 19
- Перед монтажом кухонной вытяжки необходимо снять нижнюю крышку которая крепится само 20
- Резами рис 14а 20
- Схема подвешивания вентиляционного устройства domekt r 190v 200v 20
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив d_20 09 21
- Размеры для места установления domekt r 190v 200v 21
- Рис 15 размеры вместе с стандартной кухонной вытяжкой 21
- Рис 16 размеры вместе с кухонной вытяжкой 392 12 21
- D_20 09 22
- Uab komfovent оставляет себе право производить изменения заранее об этом не предупредив 22
- Положение держателей устройства domekt pp 300 v domekt pp 450 v 22
- Рис 17 22
- Стенной болт 2 дюбель 3 навесной держатель 1 4 навесной держатель 2 5 болт m5 6 прокладка 7 саморез 8 l образный держатель 9 шаиба m5 din9021 22
- Узел 1 22
- Закрывая дверь установки закрутите пальцами фиксирующие гай ки 7 не перекручивайте гайки слишком сильно по скольку это может повредит дверь или корпус установки 23
- Схема подвешивания вентиляционного устройства domekt r 300v 23
- Подключение водяных нагревателе 24
- Подключение водяных нагревателей 24
- Заключительная проверка 25
- Система воздуховодов 25
- Эксплуатация и обслуживание 25
- Параметры ve 27
- Размеры подвесных горизонтальных установок 27
- Технические данные устройств 27
- Расположение подсоединений воздуховодов 29
- Используемые в установках фильтры 30
- Гарантии изготовителя поставщика 31
- Консервация 31
- Консервация и утилизация 31
- Ресурсы сроки службы и хранения 31
- Ресурсы сроки службы и хранения гарантии изготовителя поставщика 31
- Сведения об утилизации 31
- Год месяц число 32
- Должность личная подпись расшифровка подписи 32
- Свидетельство об упаковывании 32
- Согласно требованиям предусмотренным в действующей технической документации 32
- Упакована на 32
- Упаковывание произвел 32
- Свидетельство о приемке 33
- D_20 09 36
