RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D_20-09
6
• Внутри устройства имеются греющиеся элементы температура поверхности, которых может быть
велика, поэтому во избежания ожогов, руками до них дотрагиваться нельзя.
• Риск замерзания теплообменников возрастает с понижением температуры входящего наружного
воздуха. Для избежания замерзания теплообменников может быть применена опция разморозки
(оттаивания). В зависимости от типа и конструкции установки используется различные способы
определения и предотвращения замерзания теплообменников. Вероятность замерзания для про-
тивоточного теплообменника возникает уже при наружной температуре от 0 до -5 °C; для перекрёст-
ного (пластинчатого) теплообменника -10 °C; для ротационного ниже -30 °C.Один из способов пре-
дотвращения замерзания это поддержание температуры приточного воздуха на безопасном для
данного теплообменника уровне или иначе – интегрированный предварительный нагреватель. Дру-
гие методы такие как использование обводной заслонку (By-Pass) или снижение скорости вращения
для ротационного теплообменника на время разморозки, может стать причиной не постоянной тем-
пературы приточного воздуха, а уменьшение приточного потока – и вовсе причиной его нехватки.
На установках с противоточным или перекрестным пластинчатым
теплообменником без интегрированного предварительного нагре-
вателя, обязательно в воздуховод забираемого с улицы воздуха
монтировать дополнительный нагреватель, который обеспечит
температуру забираемого с улицы воздуха не ниже -4 °C.
• Выбрав управление без предварительного нагревателя, но через обходную заслонку холодного
воздуха, необходимо дополнительно установить канальный вторичный нагреватель.
Если вентиляционная установка смонтирована во влажном помещении, на внешних стенках уста-
новки может образоваться конденсат, когда на улице холодно (рис. 3). Монтируя установку в таких по-
мещениях следует обратить внимание, чтобы конденсат не повредил конструкций здания или мебели.
Относительная влажность воздуха в помещении, где смонтирована установка, %
80
75
70
65
60
55
50
45
40
35
30
25
20
12 14 16 18 20 22 24 26 28 30 32
Температура в помещении, где смонтирована установка, °C
Наружная температура, °C
10
5
0
-5
-10
-15
-20
-25

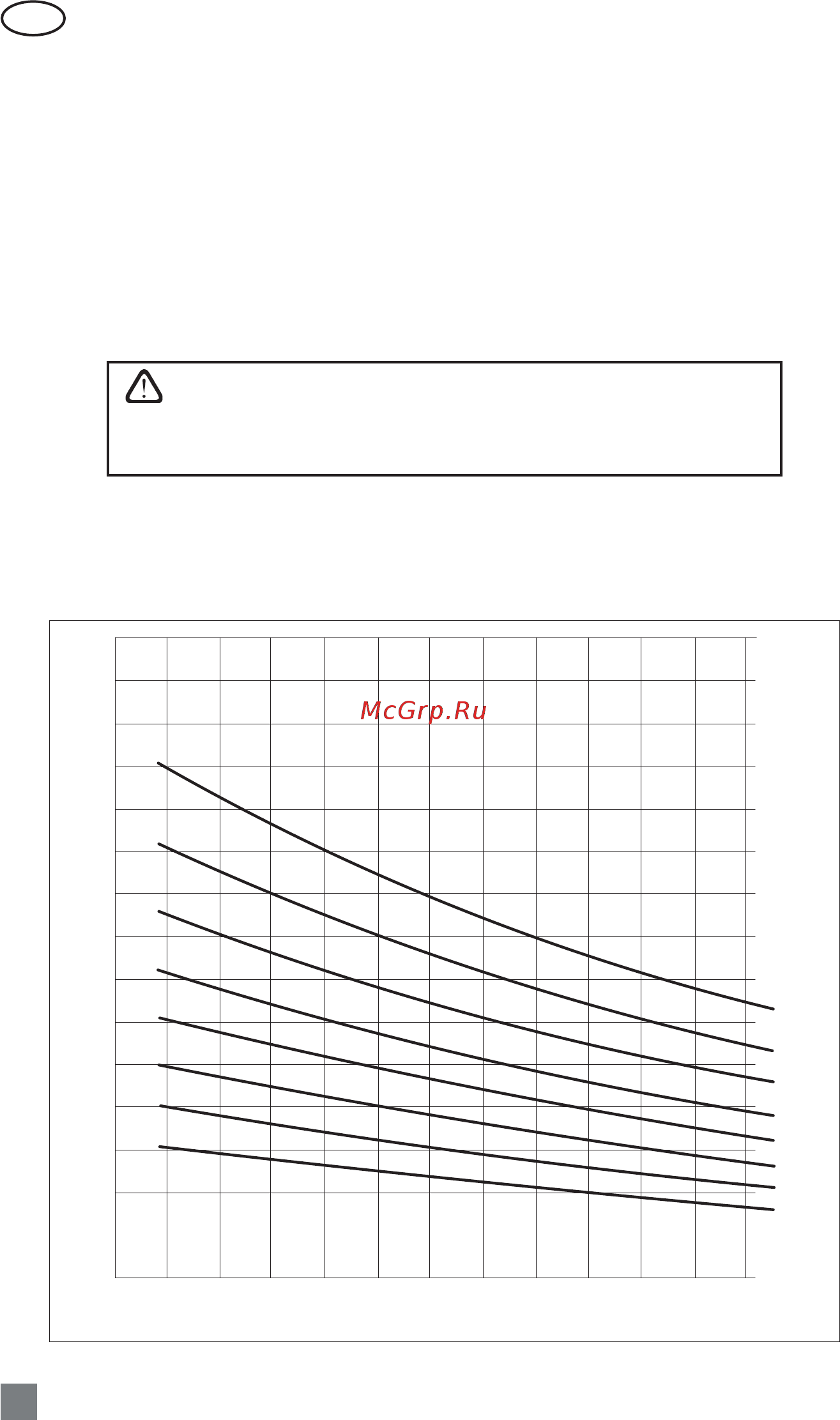

Рис. 3. График образования конденсата на наружных поверхностях вентиляционной установки
