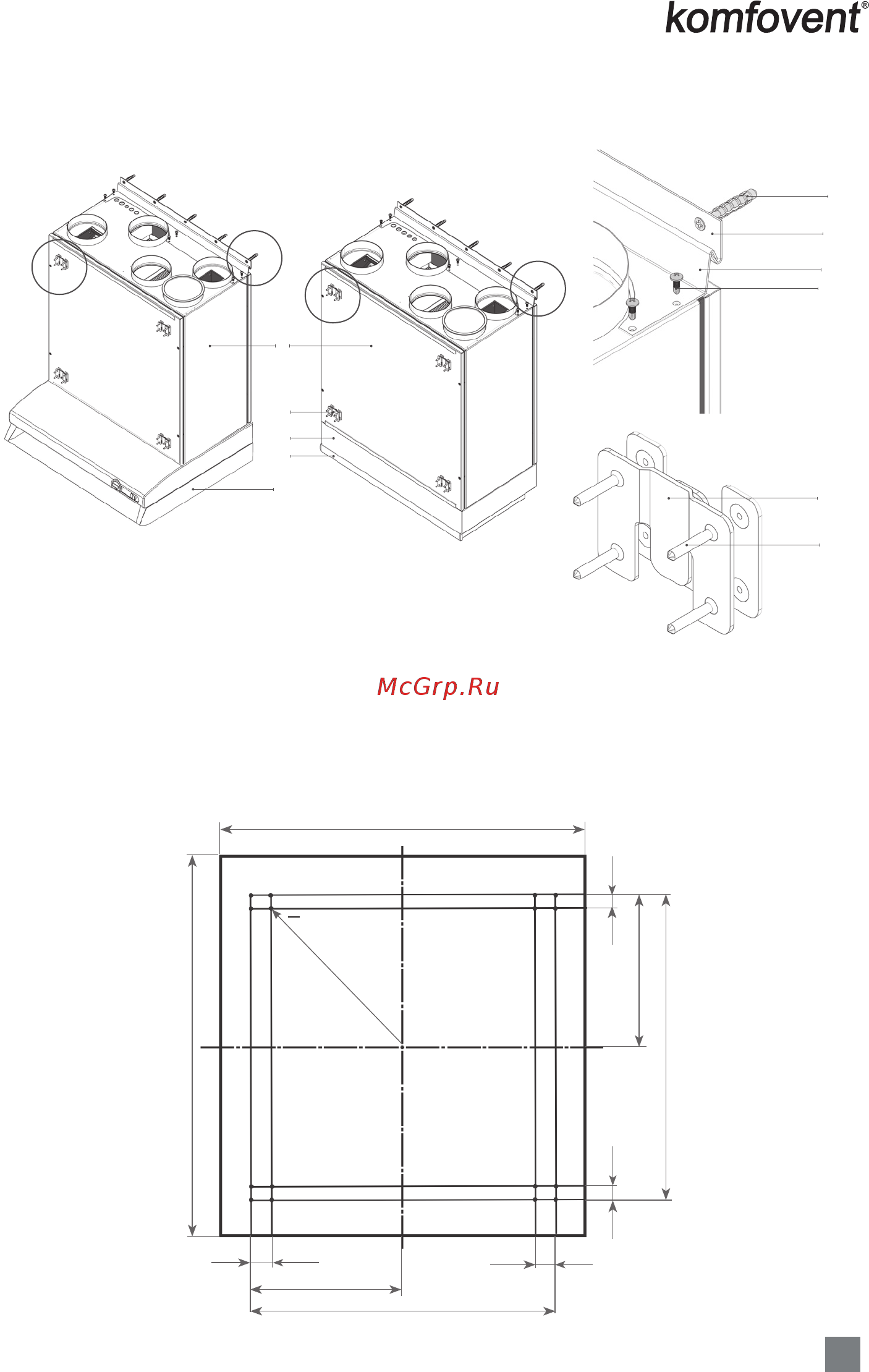

Вент.установка DOMEKT R 190V / 200V с кухонной вытяжкой
Установка DOMEKT R 190V / 200V может быть смонтирована в месте с одной из двух типов кухон-
ной вытяжки (13, 14 рисунки).
1. Установка DOMEKT R 190V / 200V
2. Адаптер для кухонной вытяжки 392-12
3. Кухонная вытяжка 392-12
4. Стандартная кухонная вытяжка
5. Дюбель нейлоновый 8×50 + шуруп 4,5×50
6. Держатель настенный
7. Держатель устройства
8. Саморез 4,2×13
9. Скобка для декоративной панели
10. Шуруп 2.5×16 с конусной головкой
Размеры и крепление мебельной панели
22
625
600
500
250
22
32.5
500
250
32.5
O 2 (глубина – 5 мм) 16 дыр
Рис. 13
