Komfovent Domekt S 650 F [5/36] Краткое описание устройства
![Komfovent Domekt S 650 F [5/36] Краткое описание устройства](/views2/1668258/page5/bg5.png)
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D_20-09
5
При транспортировке необходимо как следует укрепить устройства, не подвергая их деформации
и механического воздействия. При погрузке и разгрузке краном стропы закрепляются в специально
предназначенных для этого местах.

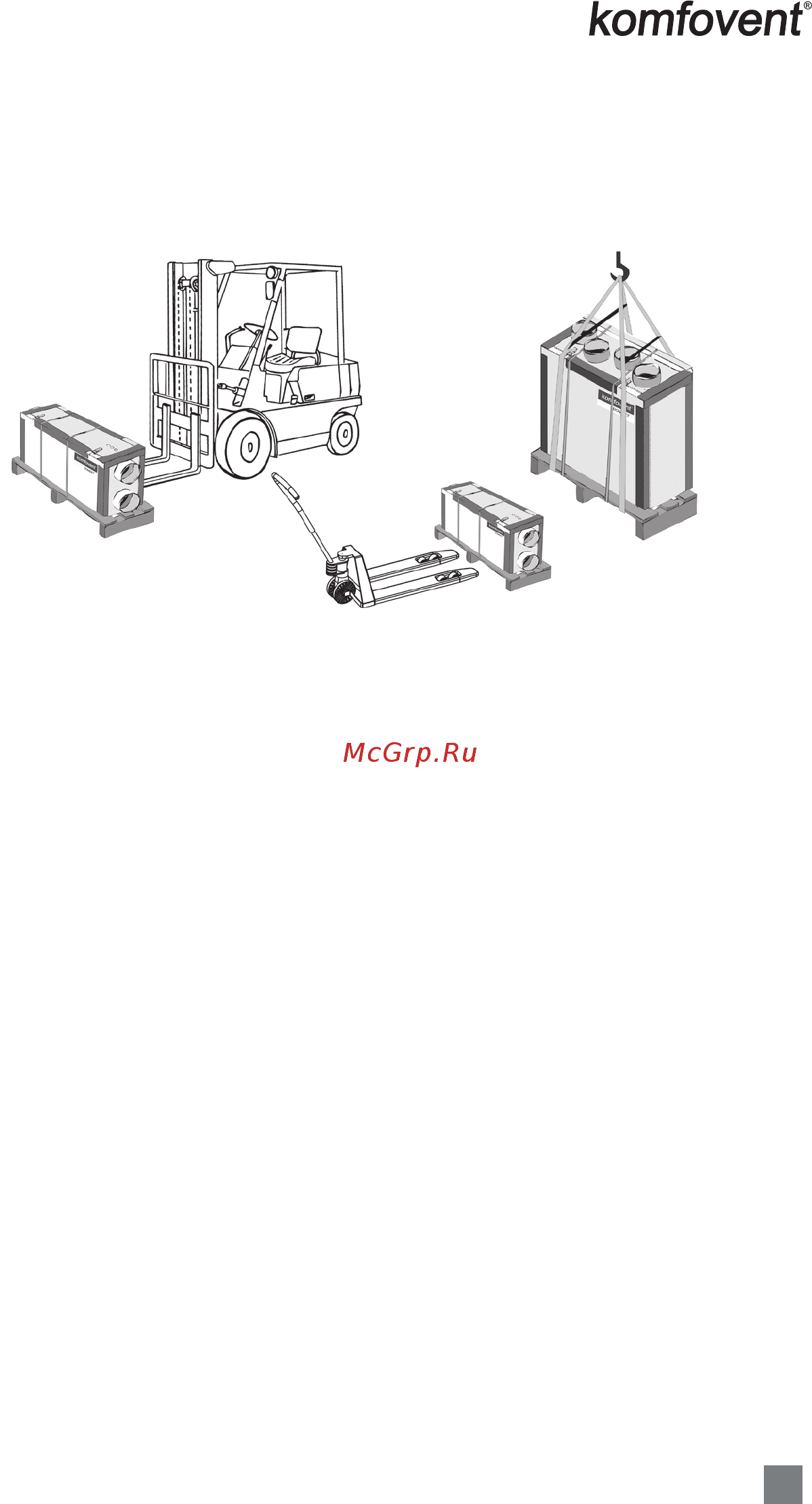

Вентиляционное устройство можно транспортировать при помощи автопогрузчика и технологиче-
скими тележками, как показано на рисунках 2 a, б, в.
Транспортировка вентиляционных устройств вертикального и горизонтального исполнения
с помощью автопогрузчика и технологическими тележками
2 a Транспортировка устройства с помощью автопогрузчика на деревянном поддоне
2 б Транспортировка устройства технологическими тележками на деревянном поддоне
2 в Подъем устройства с поддоном при помощи крана
При получении устройства его необходимо осмотреть и убедиться, нет ли каких-либо значимых по-
вреждений, возникших в результате транспортировки. По прилагаемому списку убедитесь в получении
всех компонентов. При обнаружении повреждений или недостачи компонентов, об этом немедленно
сообщите перевозчику. Не позднее чем на третий день после доставки необходимо информировать
UAB KOMFOVENT, выслав письменное подтверждение за семь дней. UAB KOMFOVENT не берет на себя
никакой ответственности за принесенный ущерб во время транспортировки, разгрузки или за последую-
щий ущерб во время монтажа устройства.
Если устройство не будет монтироваться в ближайшее время, его необходимо держать в сухом,
чистом месте. При хранении в условиях внешней среды, необходимо соответственно защитить от ее
воздействия.
3. КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА
• Вентиляционное устройство предназначено для вентиляции помещений малой величины (на-
пример: индивидуальные дома, квартиры), в которых поддерживается нормальная температура
и влажность. Устройство предназначено для установки на кухнях или в других бытовых поме-
щениях. Корпус вентиляционной установки изготавливается из листовой оцинкованной стали с
порошковой окраской. Для тепло – и звукоизоляции используется минеральная вата, толщина
стенки 25–50 мм. Вентиляционное устройство стандартного исполнения предназначено для экс-
плуатации внутри помещения. В холодных, влажных помещениях есть вероятность обледенения
или конденсации на корпусе внутри и снаружи. Температура наружного воздуха, забираемого с
улицы, может варьировать от -30 °C (-40 °C если перед установкой используется дополнительный
канальный преднагреватель) до +40 °C. Температура удаляемого из помещения воздуха от +10 °C
до +40 °C, относительная некондесационная влажность воздуха от 20 % до 80 %.
• Устройство не предусмотрено для транспортировки потоком воздуха, твёрдых частиц. Запреща-
ется использование устройства в помещениях и системах в, которых имеется опасность выделе-
ния взрывоопасных веществ.
• Теплоутилизатор и нагреватель (или охладитель) смонтированы в установке, предназначены для
компенсации потерь тепла/холода во время вентиляции помещений, по этому не рекомендуется
установку использовать как основной источник тепла/холода. Вент.установка может не достичь
заданной приточной температуры, если реальная температура в помещении сильно отличается
от желаемой, по скольку в таком случае теплоутилизатор будет работать неэффективно.
• Устройство должно быть отключено перед открытием сервисных дверей. Для полной остановки
вентиляторов, необходимо минимум три минуты.
Рис. 2 в
Рис. 2 б
Рис. 2 a
