RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D_20-09
4
1. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
• Для избежания несчастных случаев и/или повреждений устройства, производить
его подключение должен только квалифицированный специалист.
• В зависимости от производимой работы, необходимо иметь соответствующее лич-
ное защитное оборудование.
• Электрооборудование спроектировано, подключено и заземлено в соответствии с
СЕ требованиями..
Вентиляционную установку необходимо подключить к исправной электрической розетке (с зазем-
лением), которая соответствует всем требованиям электробезопасности.
• Перед началом каких-либо работ внутри установки, убедитесь, выключена ли она, и
отключен ли кабель электропитания.
• Заземление должно быть сооружено в соответствии с требованиями стандартов
EN61557, BS 7671.
• Устройство необходимо монтировать, руководясь инструкцией по монтажу и экс-
плуатации.
• Перед запуском устройства, убедитесь, в правильном ли положении установлены
фильтры.
• Обслуживание необходимо проводить только в соответствии ниже указанных тре-
бований.
• В случае повреждения кабеля электропитания, во избежание несчастных случаев, его
необходимо заменить. Работы должны быть выполнены соответствующими квалифици-
роваными специалистами.
• Запрещено сверлить или вкручивать саморезы в корпус установки (если это не предусмо-
трено в конструкции), чтобы не повредить кабеля и трубки идущие внутри корпуса.
2. ТРАНСПОРТИРОВКА ВЕНТИЛЯЦИОННЫХ УСТРОЙСТВ
Вентиляционные устройства подготовлены к транспортировке и хранению (Рис. 1). Вентиляци-
онные устройства упакованы таким образом, чтобы избежать повреждения наружных и внутренних
частей устройств, попадания пыли и влаги во время транспортировки и хранения.
Углы вентиляционных устройств защищены от деформации, для чего используются картонные
защитные накладки. Вентиляционные устройства снаружи оборачиваются защитной упаковочной
пленкой. При транспортировке или хранении устройства устанавливаются на поддонах. Упакованные
таким образом устройства крепятся к поддонам с помощью полипропиленовой упаковочной ленты
поверх защитных картонных углов.

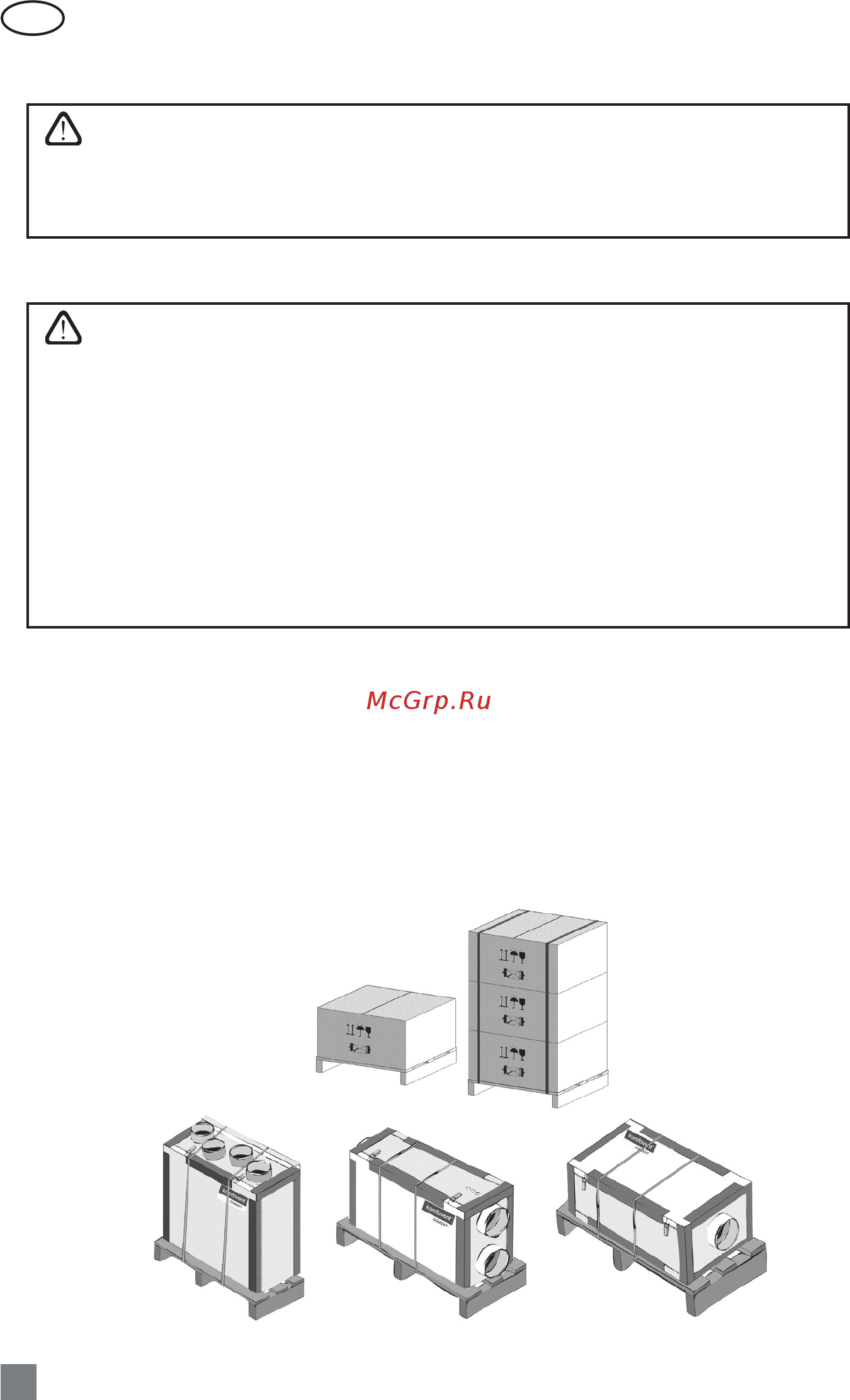

Подготовление к транспортировке вентиляционных устройств вертикального
и горизонтального исполнения
Рис. 1
