Komfovent Domekt S 650 F [18/36] Обмен стороны обслуживания на установках domekt r 190v 200v
![Komfovent Domekt S 650 F [18/36] Обмен стороны обслуживания на установках domekt r 190v 200v](/views2/1668258/page18/bg12.png)
RU
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D_20-09
18

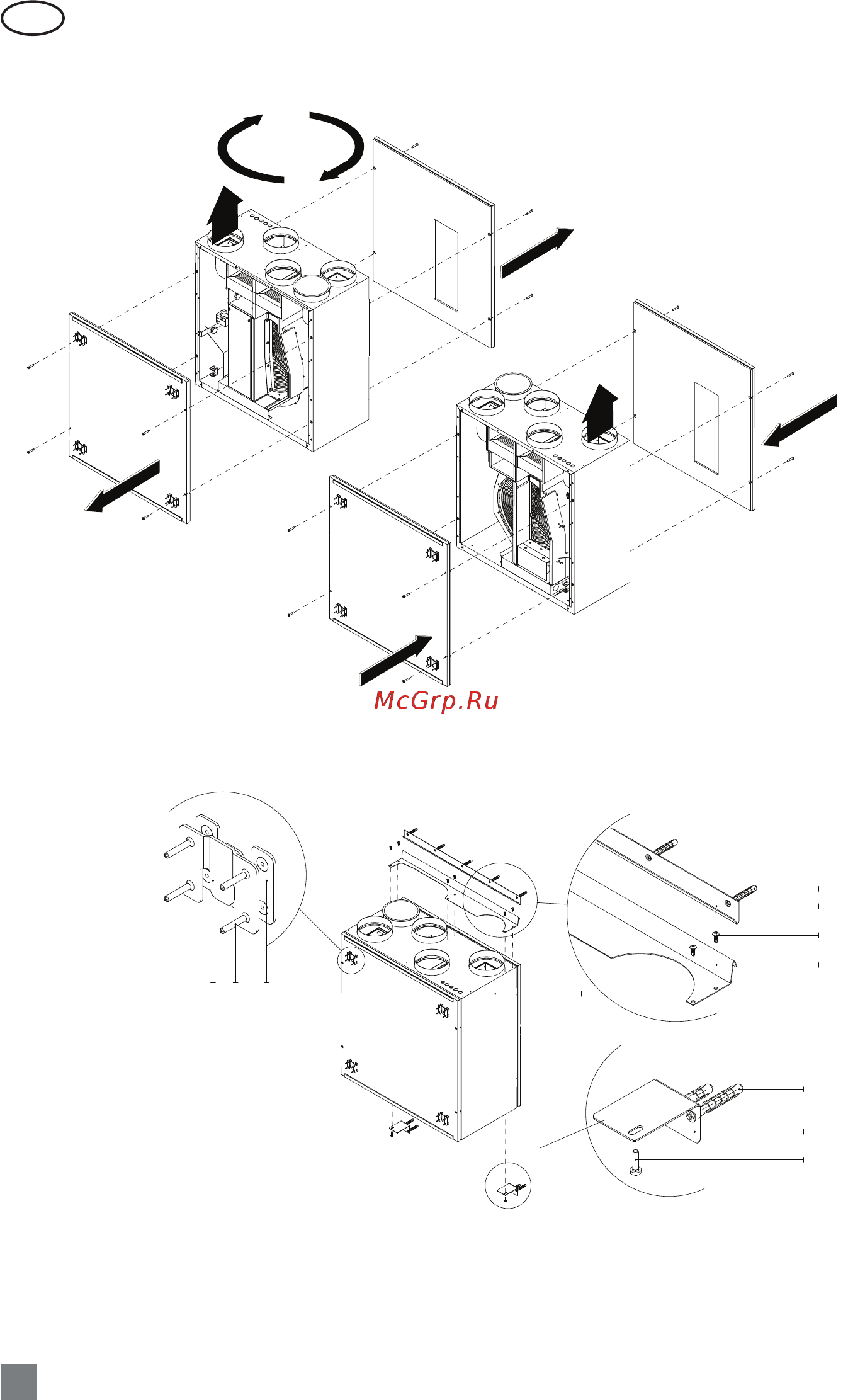

Обмен стороны обслуживания на установках DOMEKT R 190V / 200V
1
2
3
4
5
8 9 8
5
6
7
SUP
SUP
SUP – подключение воздуховода приточного воздуха.
Схема подвешивания устройства без кухонной вытяжки DOMEKT R 190V / 200V
1
2
3
4
5
8 9 8
5
6
7
SUP
SUP
1. Установка DOMEKT R 190V / 200V
2. Дюбель нейлоновый 8×50 + шуруп 4,5×50
3. Держатель настенный
4. Саморез 4,2×13
5. Держатель устройства
6. Держатель нижний
7. Болт M4x16 (DIN 7895)
8. Скобка для декоративной панели
9. Шуруп 2.5×16 с конусной головкой
