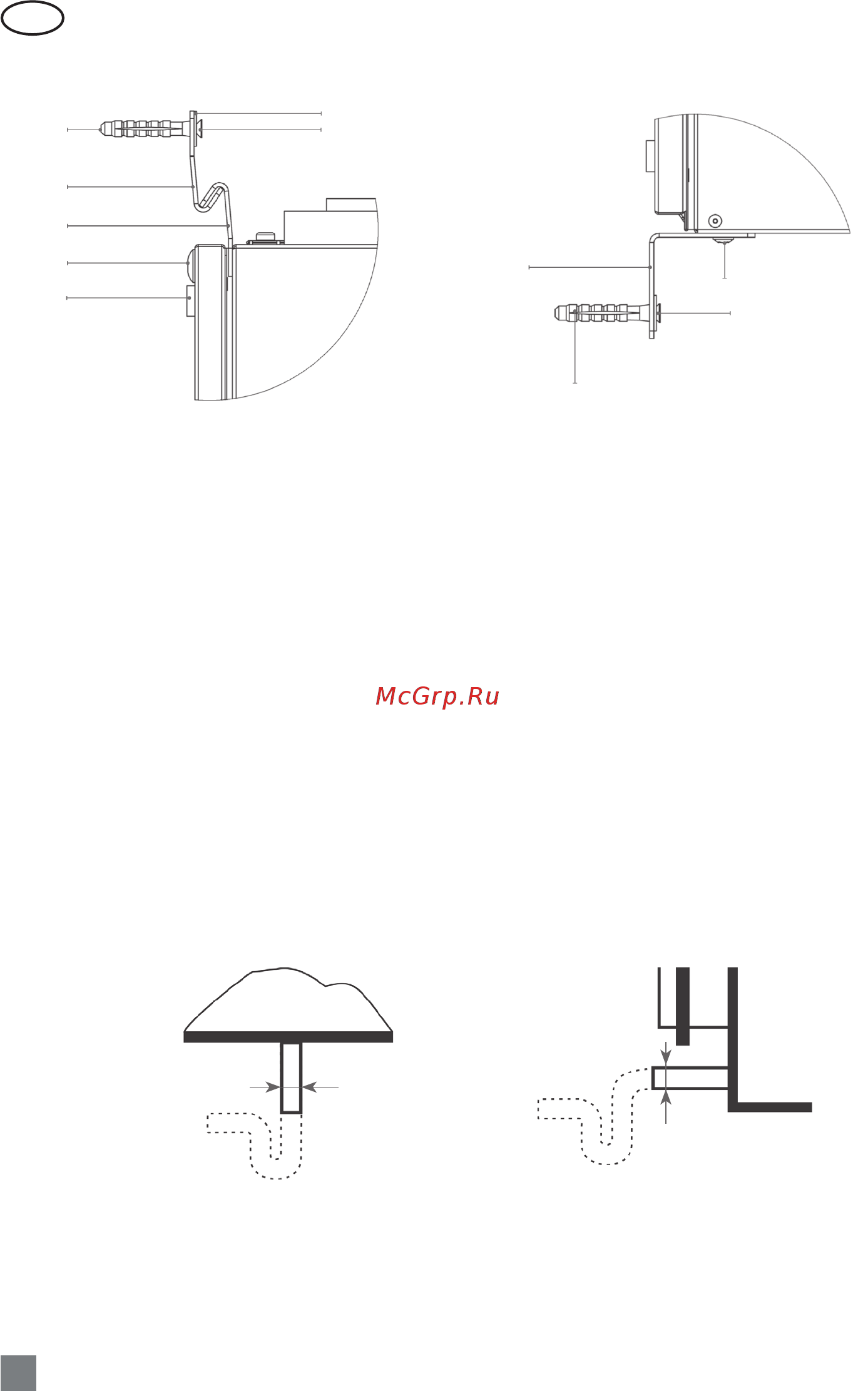

На рисунках 11 a и 11 б показаны верхние и нижние элементы крепления устройства.
2
3
4
5
6
9
1
8
2
7
1
Рис. 11 a
Рис. 11 б
1. Стенной болт
2. Дюбель
3. Навесной держатель 1
4. Навесной держатель 2
5. Болт M5
6. Прокладка
7. Саморез
8. L – образный держатель
9. Шаиба M5 DIN9021
4.1. Оборудование дренажа
Все дренажные соединения должны быть выполнены соответствующим образом. Из-за непра-
вильного соединения, устройство и вокруг него находящаяся зона может быть залита водой. Запол-
ните сифон водой перед запуском устройства.
Все дренажные каналы должны быть изолированы в тех местах, где попадающий конденсат мо-
жет нанести вред. Если устройство смонтировано в не отопляемом помещении, дренажный патрубок
должен быть изолирован и обогрет нагревательным кабелем.
Дренажный патрубок и сифон
Схема оборудования дренажа устройства
вертикального исполнения
узел 1
D = 15
Рис. 12 a
Схема оборудования дренажа устройства
горизонтального исполнения
view 2
D = 15
узел 2
Рис. 12 б
Направление сифона для воды можно менять, вращая насадку сифона в одну или другую сто-
рону. При установке сифона следить за тем, чтобы он не повредил находящиеся рядом устройства
и элементы здания. Если дренаж устанавливается и проходит через холодные помещения или эле-
менты зданий, то дренажную трубу надо изолировать от холода и оборудовать антиобледенительной
системой (нагревательным кабелем).
