UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
D_20-09
23

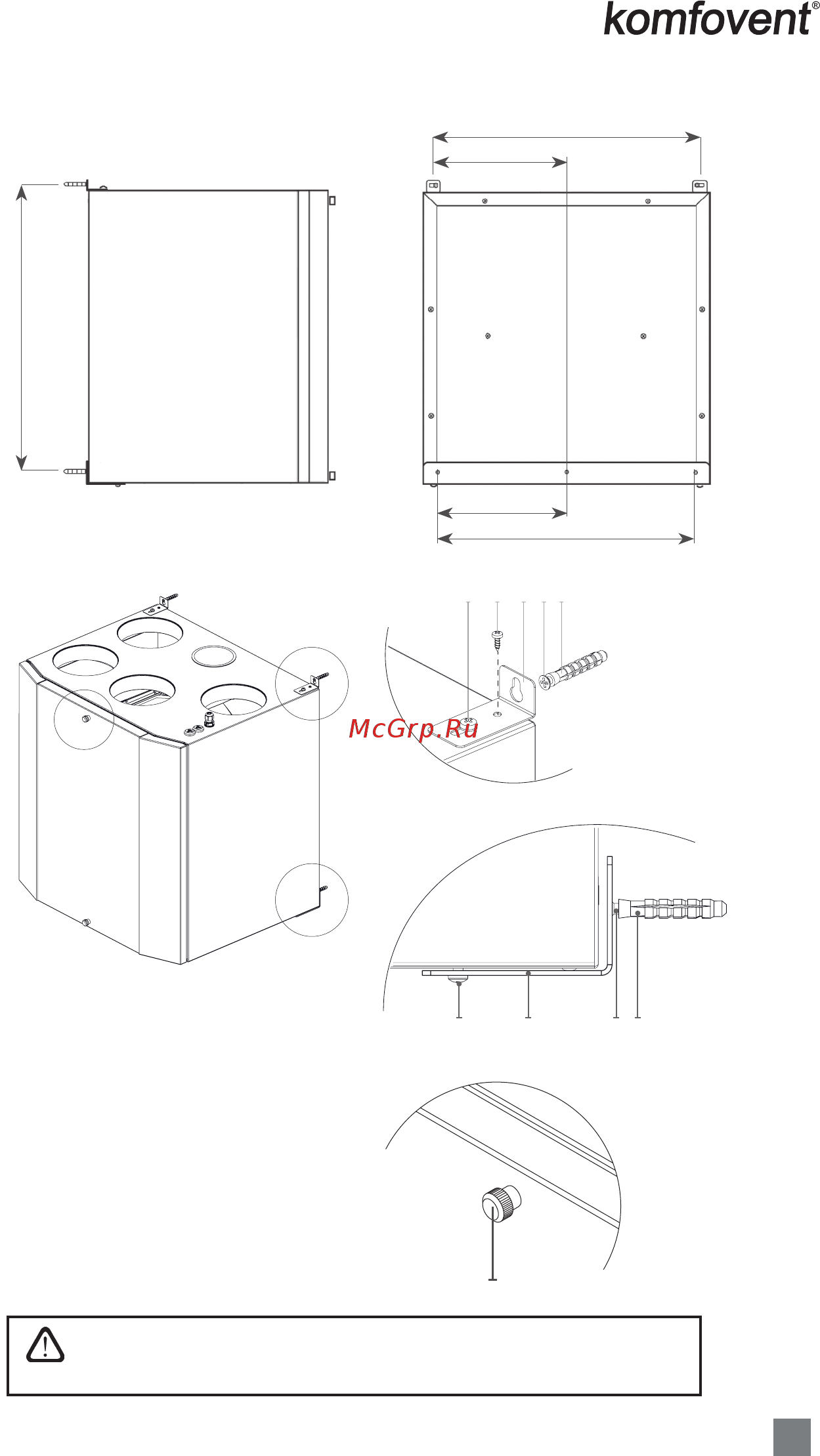

Схема подвешивания вентиляционного устройства DOMEKT R-300V
560
280
270
540
610
A
B
A
B
C
4 8 3 2
1
126
5
7
C
Рис. 18
Закрывая дверь установки, закрутите пальцами фиксирующие гай-
ки (7). Не перекручивайте гайки слишком сильно, по скольку это
может повредит дверь или корпус установки.
1. Пробка универсальная 8×50
2. Шуруп по дереву 4,5×50
3. Кронштейн верхний
4. Фиксирующий болт M5×30
5. Саморез 4,2×13
6. Кронштейн нижний
7. Фиксирующая гайка для двери
8. Саморез 4,2×13 (необязательный)
