ESIE 06-02 Установка
Часть 2 – Установка 2-11

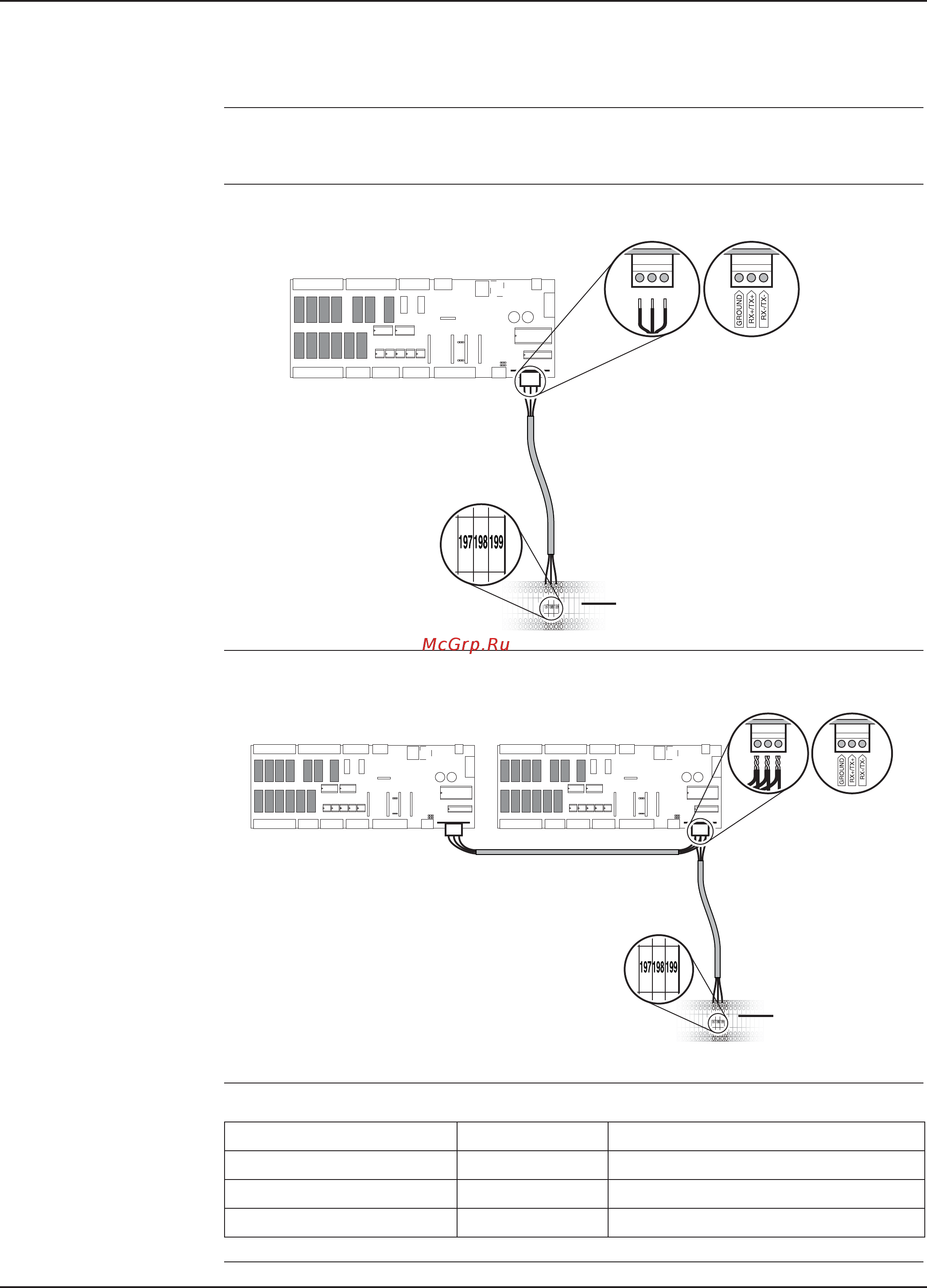

1.7 Подключение адресной карты ЕКАС30А/60А/120А к внешней
клеммной колодке
Введение
Адресная карта ЕКАС30А/60А/120А должна быть подключена к внешней клемм-
ной колодке, а внешняя клеммная колодка должна быть подключена к последова-
тельному каналу.
Подключение
ЕКАС30А/60А к
внешней клеммной
колодке
На рисунке ниже показан способ подключения адресной карты ЕКАС30А/60А к
внешней клеммной колодке.
внешняя клеммная колодка
Подключение
ЕКАС120А платы В к
внешней клеммной
колодке
На рисунке ниже показан способ подключения адресной карты ЕКАС120А платы
В к внешней клеммной колодке.
Плата А Плата В
внешняя
клеммная
колодка
Подключение карт
ЕКАС30А/60А/120А
Подключите, как указано ниже:
винтовой разъем цвет провода внешняя клеммная колодка
GROUND красный 197
RX+/TX+ белый 198
RX-/TX- коричневый 199
