ESIE 06-02 Описание системы
Часть 1 Описание системы 1-13
1.7 Описание адресных карт комплекта ЕКАС30А/60А/120А
Введение
Адресное карты комплектов ЕКАС30А/60А/120А обеспечивают возможность об-
мена данными между чиллерами Daikin и блоком Gateway.
Комплекты адресных
карт и совместимые c
ними модели чиллеров
В таблице ниже приведена информация о комплектах адресных карт и совмести-
мых чиллерах:
Комплект
адресной
карты
Состав
Совместимые
чиллеры
ЕКАС30А адресная карта с разъемом
соединительный кабель для подключе-
ния при установке на внешнюю рейку.
EUWA15-30HD(Z)
EUWY15-30HD(Z)
ЕКАС60А адресная карта с разъемом
соединительный кабель для подключе-
ния при установке на внешнюю рейку.
EUWA*40-60KA
EUWA*40-60KAX
EUW*40-100KX
ЕКАС120А две адресных карты с разъемами
соединительный кабель для подключе-
ния при установке на внешнюю рейку
кабель для соединения плат PCB А и
PCB В.
EUWA*80-120KA
EUWA*80-120KAX
EUWA*160-200KX*
EUW*120-200KX*
Иллюстрация

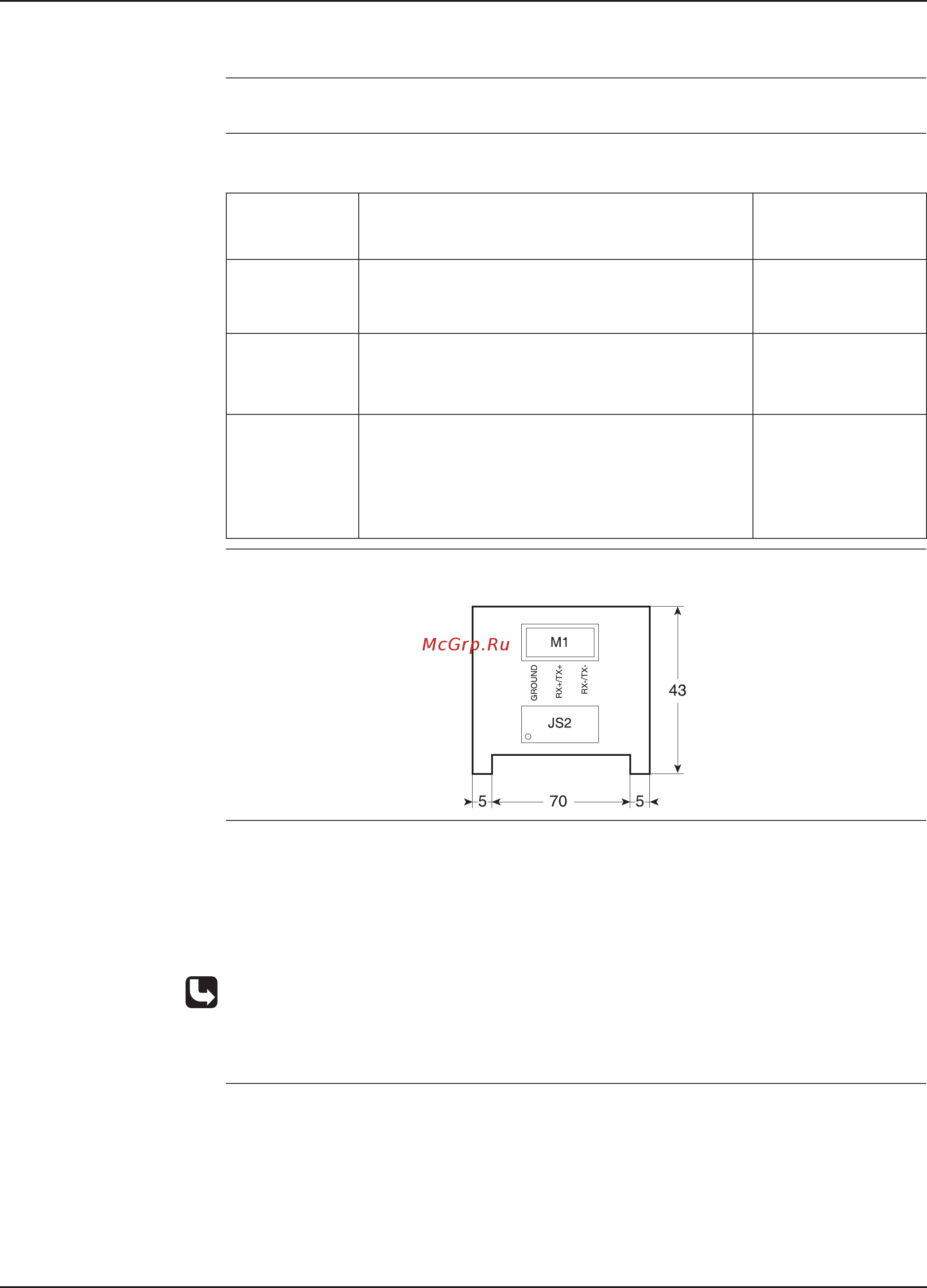

На рисунке ниже показаны размеры адресных карт ЕКАС30А/60А/120А.
Подключение к
последовательному
каналу
Для подключения адресной карты к последовательному каналу следует выпол-
нить следующие соединения:
от адресной карты к внешней клеммной колодке чиллера (1)
от внешней клеммной колодки к блоку Gateway или другой адресной карте в
последовательном канале (2).
(1) См. раздел «Подключение адресной карты ЕКАС30А/60А/120А к внешней
клеммной колодке» на стр. 2-10.
(2) См. раздел «Подключение адресной карты к последовательному каналу» на
стр. 2-4.
