Описание системы ESIE 06-02
1-14 Часть 1 Описание системы
1.8 Описание адресной карты комплекта ЕКАС200А
Введение
Адресные карты комплекта ЕКАС200А п обеспечивают возможность обмена дан-
ными между чиллерами Daikin и блоком Gateway.
Комплекты адресных
карт и совместимые с
ними модели чиллеров
В таблице ниже приведена информация о комплекте адресной карты и совмести-
мых чиллерах:
Комплект
адресной
карты
Состав Совместимые чиллеры
ЕКАС200А адресная карта
соединительный кабель
и дополнительные клеммы
(ТХ+, ТХ- и GND)
руководство по установке
EUWA40-200MZ
EUW(L)40-200M(A)X
ER40-60MZ
EWAP110-540MBYNN
EWWD120-540MBYNN
EWLD120-540MBYNN
ERAP110-170MBYNN
Иллюстрация

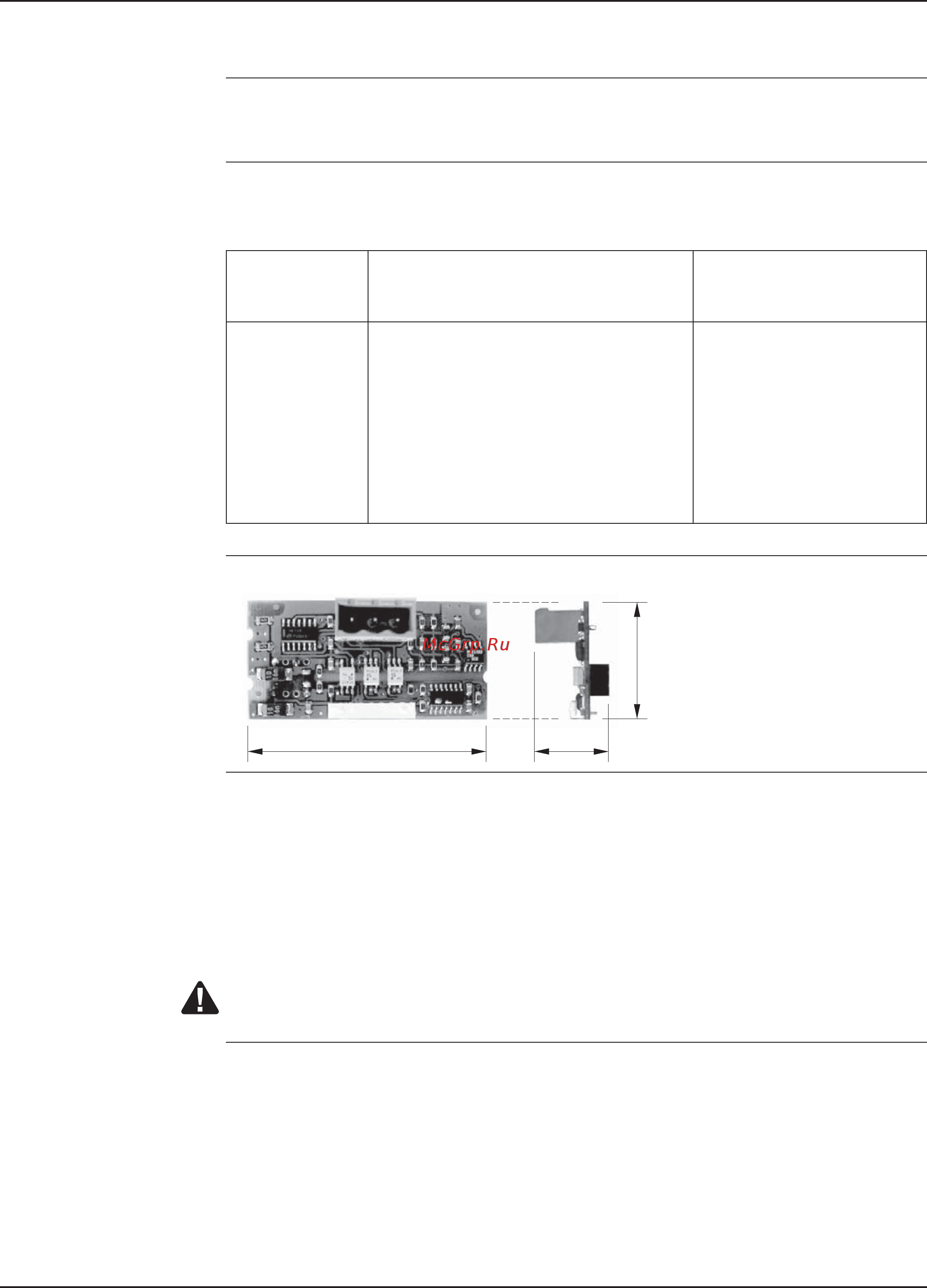

На рисунке ниже показаны размеры адресной карты ЕКАС200А.
60 мм
20 мм
29 мм
Подключение к
последовательному
каналу
Для подключения адресной карты к последовательному каналу следует выпол-
нить следующие соединения:
установить на DIN-рейку дополнительные разъемы (Ground [Зазаемление],
ТХ+ и ТХ-)
подключить разъемы (Ground, ТХ+ и ТХ-) к адресной карте
подключить разъемы (Ground, ТХ+ и ТХ-) к блоку Gateway или другой адрес-
ной карте (другому устройству) в последовательном канале.
Разъемы DICN (Ground, ТХ+ и ТХ-) отличаются от разъемов BMS (Ground, ТХ+ и ТХ-).
