Установка ESIE 06-02
2-10 Часть 2 – Установка
1.6 Установка адресной карты ЕКАС30А/60А/120А
Введение
Перед подключением адресной карты к последовательной линии она должна
быть установлена на основную плату.
Установка адресной
карты

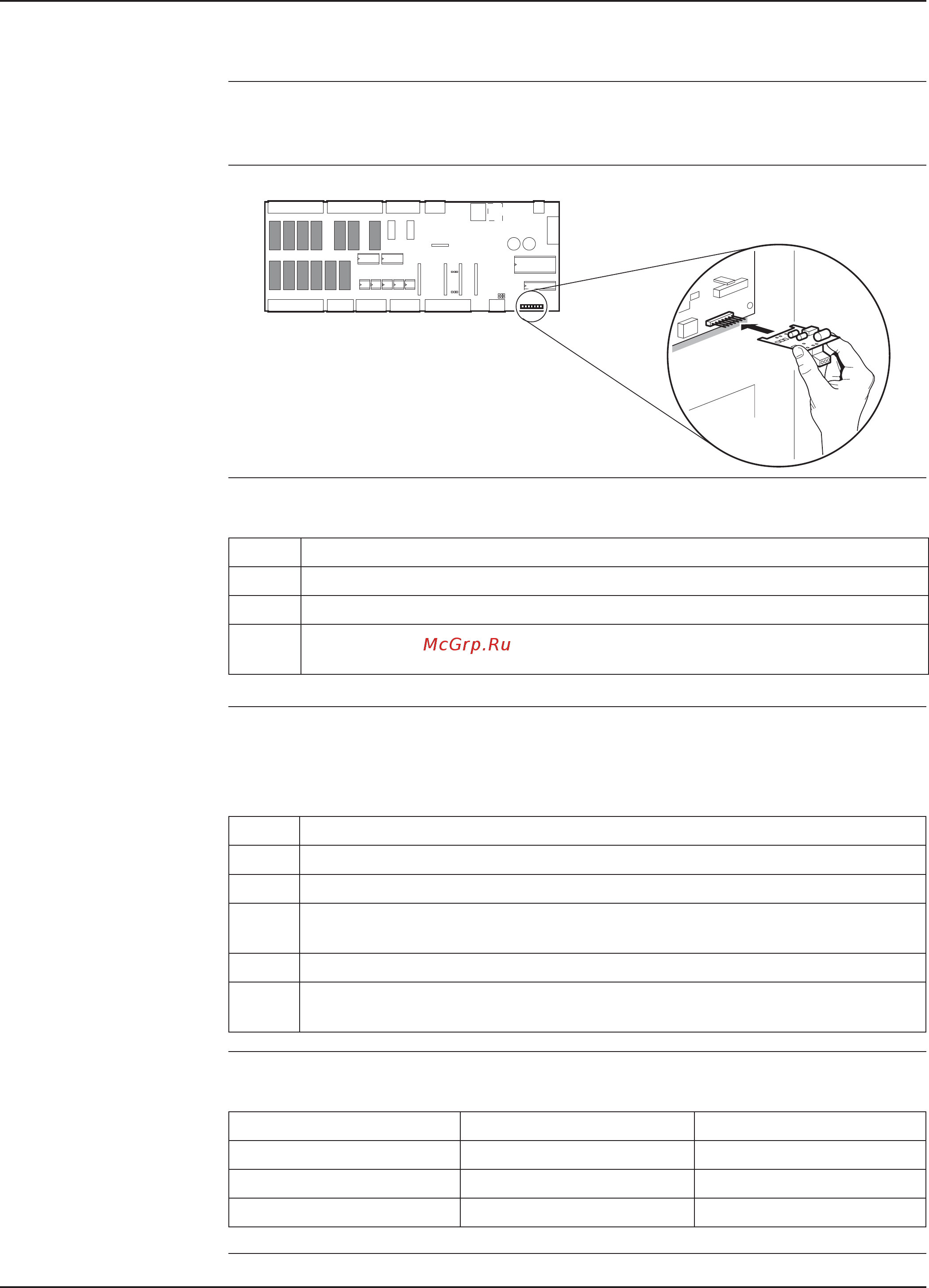

На рисунке ниже показано, как подключить адресную карту ЕКАС30А/60А/120А.
Процедура установки
карт ЕКАС30А/60А
Для установки адресной карты выполните действия, приведенные в таблице
ниже:
Шаг Действие
1
Перед установкой адресной карты отключите питание.
2
Возьмите адресную карту за края, как показано на рисунке выше.
3
Аккуратно вставьте адресную карту в 7-контактный разъем на главной
плате.
Процедура установки
карты ЕКАС120А
Блоки с двумя контурами имеют две главных платы. Адресные карты должны
быть установлены на обе.
Для установки адресной карты выполните действия, приведенные в таблице
ниже:
Шаг Действие
1
Перед установкой адресной карты отключите питание.
2
Возьмите адресную карту за края, как показано на рисунке выше.
3
Аккуратно вставьте адресную карту в 7-контактный разъем на главной
плате (плата А).
4
Повторите шаги 2 и 3 для платы В.
5
Подключите адресную карту платы А к адресной карте платы В, как по-
казано ниже. Всегда используйте одинаковые винтовые разъемы.
Соединение платы
А и платы В (для
ЕКАС120А)
Плата А и плата В чиллеров с двумя контурами должны быть соединены, как пока-
зано ниже:
Плата А цвет провода Плата В
GROUND красный GROUND
RX+/TX+ белый RX+/TX+
RX-/TX- коричневый RX-/TX-
