Настройка ESIE 06-02
2-30 Часть 2 – Установка
2.6 Просмотр и настройка параметров BMS с помощью малого кон-
троллера Daikin (Small Daikin Controller)

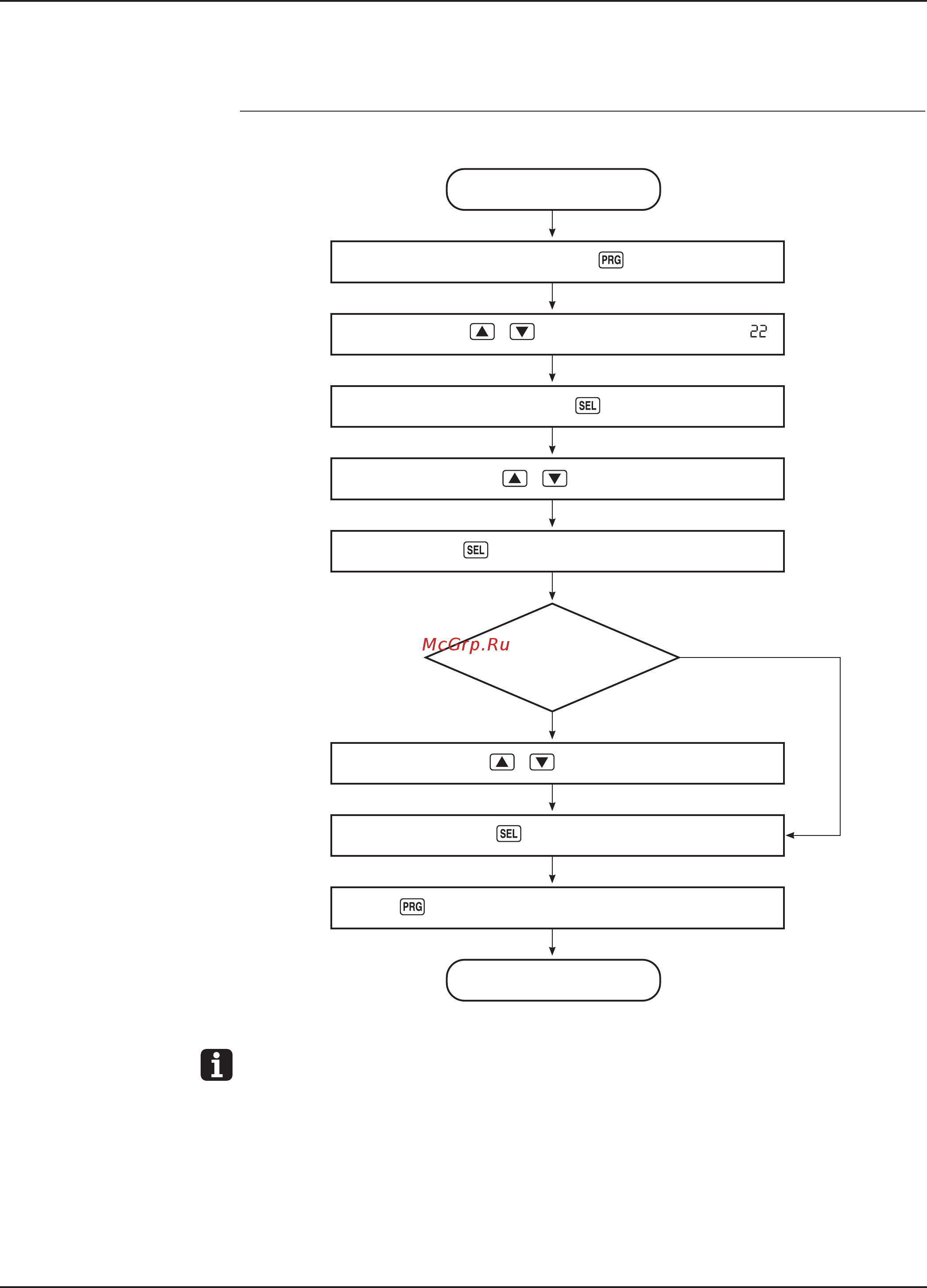

Организация доступа
Для доступа к чиллерам с помощью адресной карты ЕКАС10А/10В выполните
пследующие действия:
НАЧАЛО
КОНЕЦ
Нажмите и удерживайте кнопку
в течение 5 сек.
С помощью кнопок
и введите пароль пользователя « ».
Нажмите
.
С помощью кнопок
и выберите параметр «НА».
Нажмите
для вывода значения параметра.
С помощью кнопок и установите нужное значение.
Нажмите
для вывода параметра.
Нажмите для сохранения значения и завершения процедуры.
Вы хотите изменить
значение?
НЕТ
ДА
Дисплей начнет мигать, если не нажимать никаких кнопок в течение 5 сек.
Вы можете завершить процедуру на любом этапе, не нажимая никаких кно-
пок в течение 1 минуты. При этом изменения сохранены не будут.
