Настройка ESIE 06-02
2-20 Часть 2 – Установка
Допустимые
параметры питания
Блок Gateway может работать при одном из следующих напряжений питания:
24 В переменного тока
120 В переменного тока
240 В переменного тока.
Сам блок использует питание 240 В переменного тока частотой 50/60 Гц.
Изменение
параметров питания

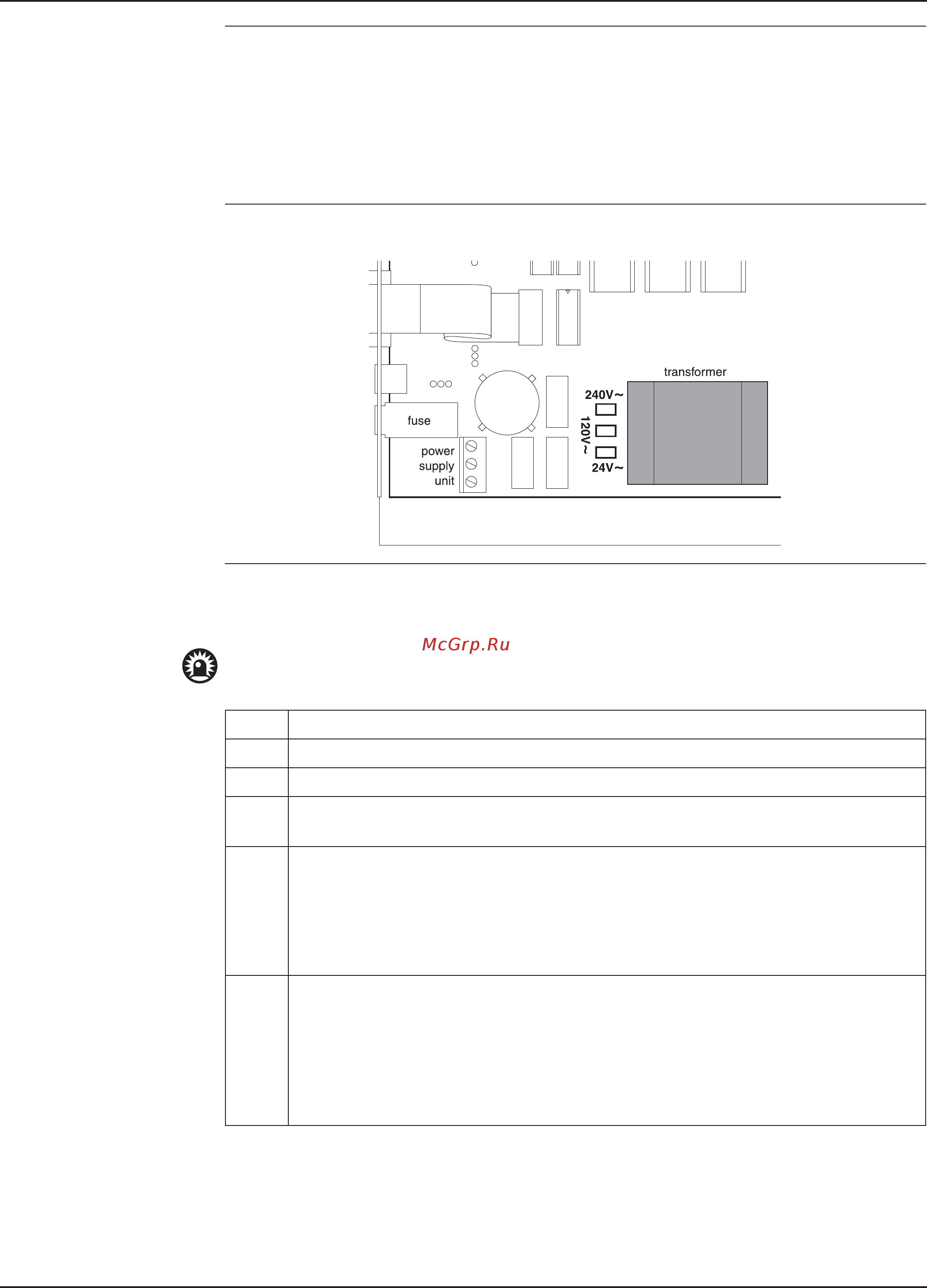

На рисунке ниже показан блок питания, установленный на плате блока Gateway.
предохра-
нитель
блок
питания
трансформатор
Переключение на
напряжение 24 или
120 В переменного
тока
Для переключения напряжения с 240 на 24 или 120 В переменного тока выполни-
те следующие действия:
Шаг Действие
1
Отключите кабель питания от розетки.
2
Снимите крышку блока Gateway.
3
Отключите выходящий из блока питания кабель от разъема, помеченно-
го «240V~».
4
Снимите заглушку с разъема, помеченного:
«24V~» и установите ее на свободный разъем («240V~»), если вы хо-
тите изменить напряжение на 24 В переменного тока.
«120V~» и установите ее на свободный разъем («240V~»), если вы
хотите изменить напряжение на 120 В переменного тока.
5
Подключите конец кабеля, который вы отсоединили на шаге 3, к разъе-
му, помеченному:
«24V~», если вы хотите изменить напряжение на 24 В переменного
тока.
«120V~», если вы хотите изменить напряжение на 120 В переменно-
го тока.
