Ru 14

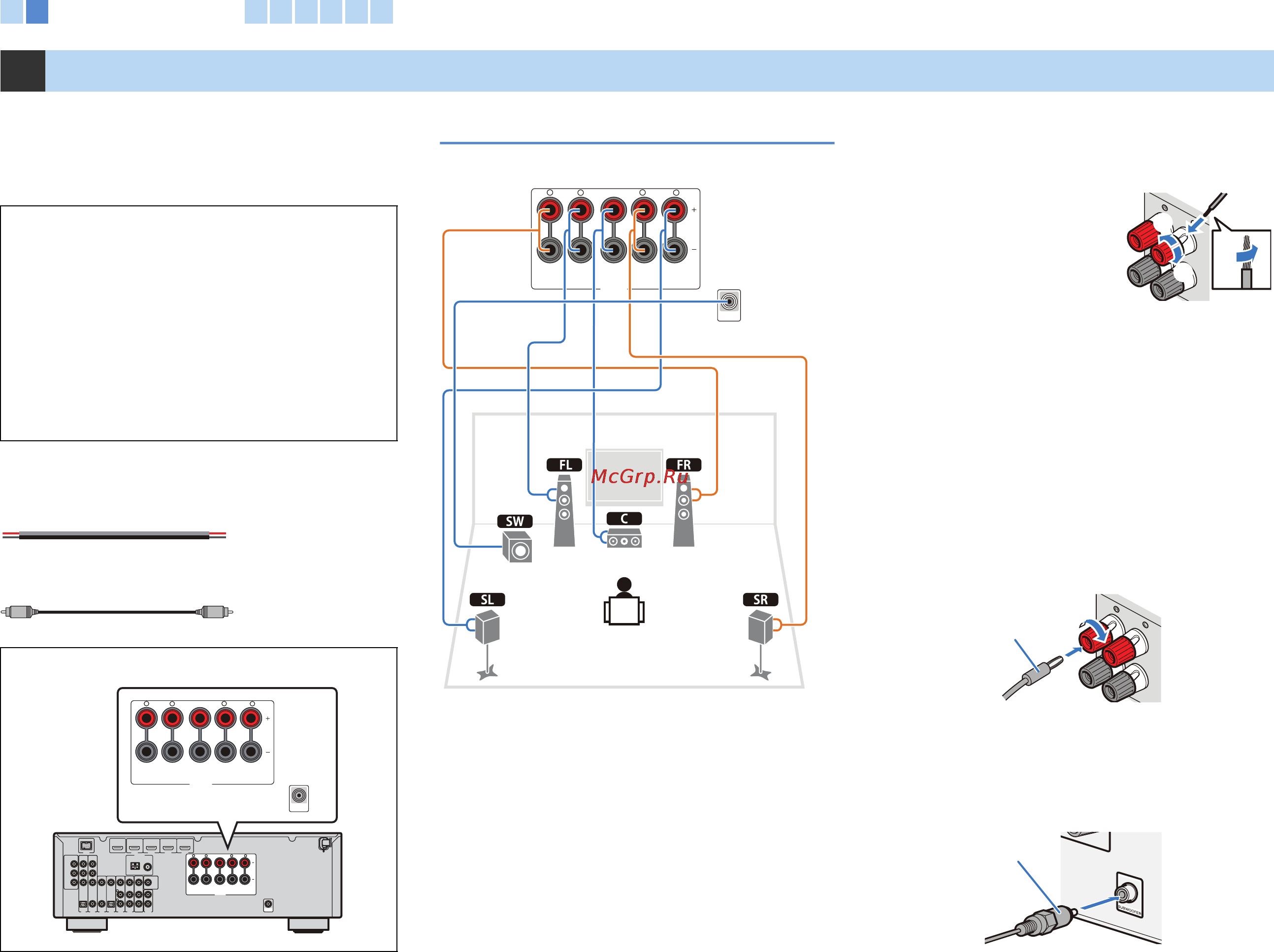

Подключите колонки к аппарату. Здесь в качестве примера примера
подключение для 5.1-канального расположения колонок. При
подключении колонок с другим количестве каналов ориентируйтесь
на подключение для 5.1-канального расположения.
Необходимые кабели (не входят в комплект поставки)
Кабели колонок по числу колонок
Монофонический штекерный аудиокабель (для сабвуфера) x 1
5.1-канальное расположение колонок
■ Подключение кабелей
колонок
У каждой колонки имеется два кабеля. Один
подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному (+)
разъему. Кабели имеют разный цвет, чтобы их
нельзя было перепутать. Подключите черный
кабель к отрицательному (-) разъему, а другой – к
положительному (+) разъему.
c. 1 Снимите приблизительно 10 мм изоляции на
конце кабеля колонки и надежно скрутите
оголенные провода кабелей.
c. 2 Открутите
разъем на
колонке.
c. 3 Вставьте
оголенный
провод кабеля
колонки в щель
на боковой
стороне разъема. Если вставить провод в
щель на боковой стороне разъема трудно,
вставьте его в щель на нижней стороне
разъема.
c. 4 Затяните разъем.
Подключение вилки штекерного типа (за
исключением моделей для Великобритании и
Европы)
Затяните головку и вставьте вилку штекерного типа
в торец разъема.
■ Подключение сабвуфера
Для подключения сабвуфера используйте
монофонический штекерный аудиокабель.
Прежде чем подключать сабвуфер, выключите его.
2 Подключение колонок
ПРИМЕЧАНИЯ
• Перед подключением колонок извлеките из розетки
силовой кабель аппарата.
• Прежде чем подключать сабвуфер, выключите его.
• Соблюдайте осторожность, чтобы жила кабеля колонки не
касалась чего-либо и не контактировала с металлическими
деталями данного аппарата. Это может привести к повреждению
аппарата или колонок. В случае короткого замыкания цепи кабеля
колонки при включении аппарата на дисплее передней панели
появится сообщение “CHECK SP WIRES!”.
Разъемы для колонок на задней панели аппарата.
–
+
–
+
