Ru 20
■ Способ подключения 4
Входящие видеосигналы воспроизводящего устройства, которые подаются на
аналоговые входные видеогнезда (COMPONENT VIDEO или VIDEO), выводятся
на телевизор через гнезда MONITOR OUT того же типа.
Подключите телевизор к гнезду MONITOR OUT того же типа, что и аналоговые
входные видеогнезда, к которым подключено воспроизводящее устройство, в
соответствии с типом входного гнезда вашего телевизора.
Путем переключения источника входного сигнала на “AV4” с помощью клавиши
AV4 пульта ДУ или SCENE (ТV) звуковой сигнал телевизора выводится через
аппарат.
• Если телевизор подключен кабелем, отличным от кабеля HDMI, управление с использованием
экрана телевизора (настройка аппарата, управление iPod или устройствами USB) невозможно.
• Если гнездо AV4 используется другим устройством или другим разъемом, за исключением случаев,
когда используется гнездо OPTICAL (с оптическим кабелем), для входящего аудосигнала с
телевизора, выберите для подключения другое гнездо (любое из гнезд AV1-6 или AUDIO). Также
задайте настройки входных устройств SCENE (TV) (c. 32).

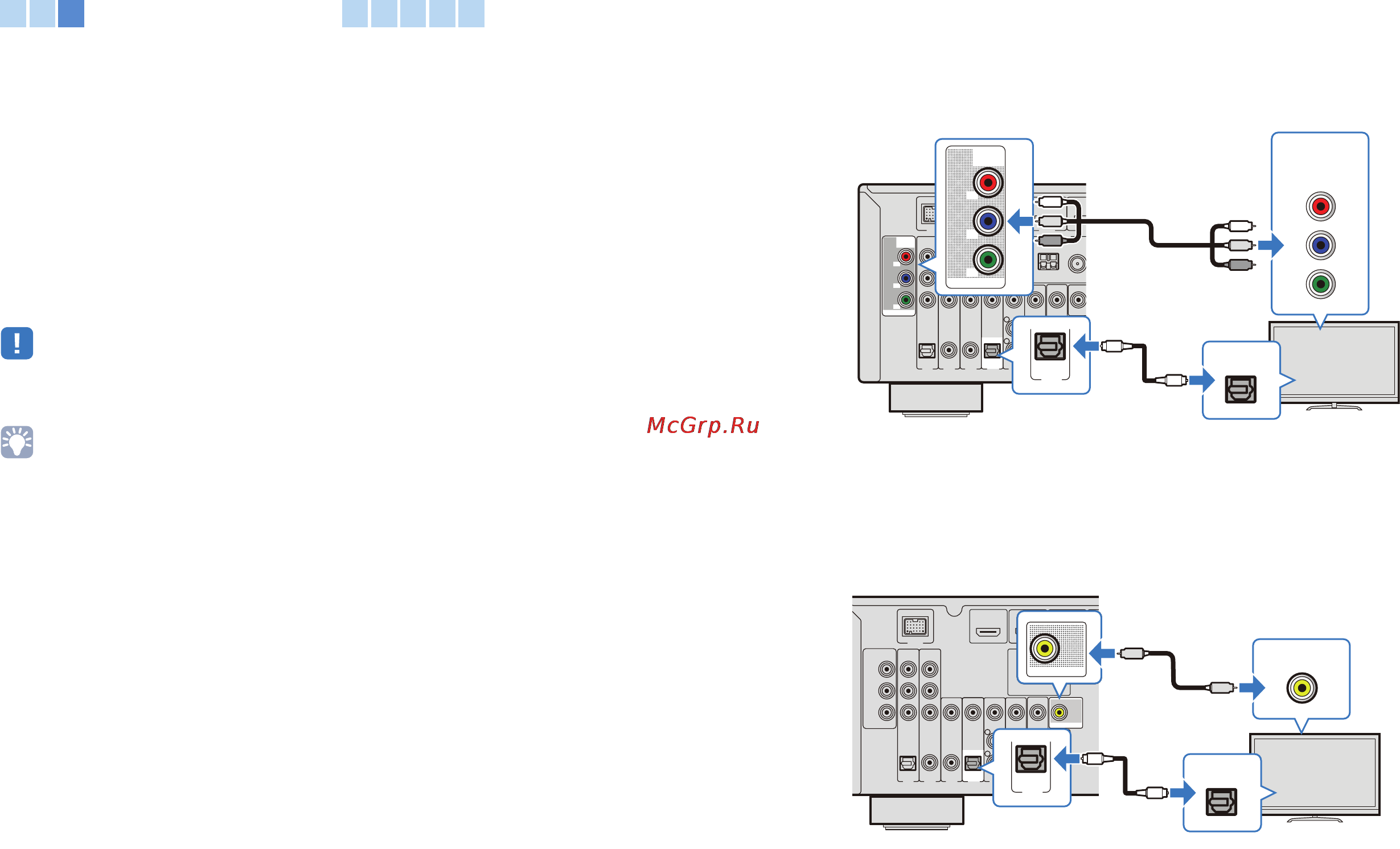

Подключение COMPONENT VIDEO (с помощью компонентного кабеля)
