Yamaha Movieset 471B Black [19/99] Способ подключения 3
![Yamaha Movieset 471B Black [19/99] Способ подключения 3](/views2/1067712/page19/bg13.png)
Ru 19
k Включите воспроизводящие устройства и убедитесь в следующем:
Аппарат: в качестве источника входного сигнала выбраны входные сигналы с
воспроизводящих устройств HDMI (любой из “HDMI 1-4”). Если они не выбраны,
выберите правильный входной сигнал вручную.
Телевизор: видеоизображения с воспроизводящих устройств отображаются
на экране телевизора.
l Убедитесь, что пульт ДУ телевизора выполняет следующие операции с
аппаратом:
включение/перевод в режим ожидания, управление громкостью и выбор
выходных аудиоустройств.
Если эти операции недоступны, убедитесь, что для элемента “HDMI Контроль” в
меню “Setup” установлено значение “Вкл.”.
Все настройки завершены.
Когда с помощью пульта ДУ выбирается ТВ-программа, источник входного
сигнала аппарата автоматически переключается на “AV4” и выводится звук с
телевизора.
Если эти операции не связаны, убедитесь, что для элемента “HDMI Контроль” в
меню “Setup” установлено значение “Вкл.”.
• Если функция управления HDMI работает ненадлежащим образом, может помочь
выключение всех устройств для их переустановки или включение силового кабеля и повтор
попытки с включенным силовым кабелем.
• Если с помощью пульта ДУ телевизора не удается включить аппарат, проверьте приоритет
настроек аудиовыхода телевизора.
• “AV4” является установленным по умолчанию источником входного аудиосигнала с
телевизора. Если гнездо AV4 используется другим устройством, выберите входное гнездо,
которое будет использоваться для аудиосигнала телевизора, в пункте “ Аудиовход ТВ” меню
“Setup”. Кроме того, при использовании функций SCENE (c. 32) зарегистрируйте
соответствующий источник входного сигнала для SCENE (TV).
■

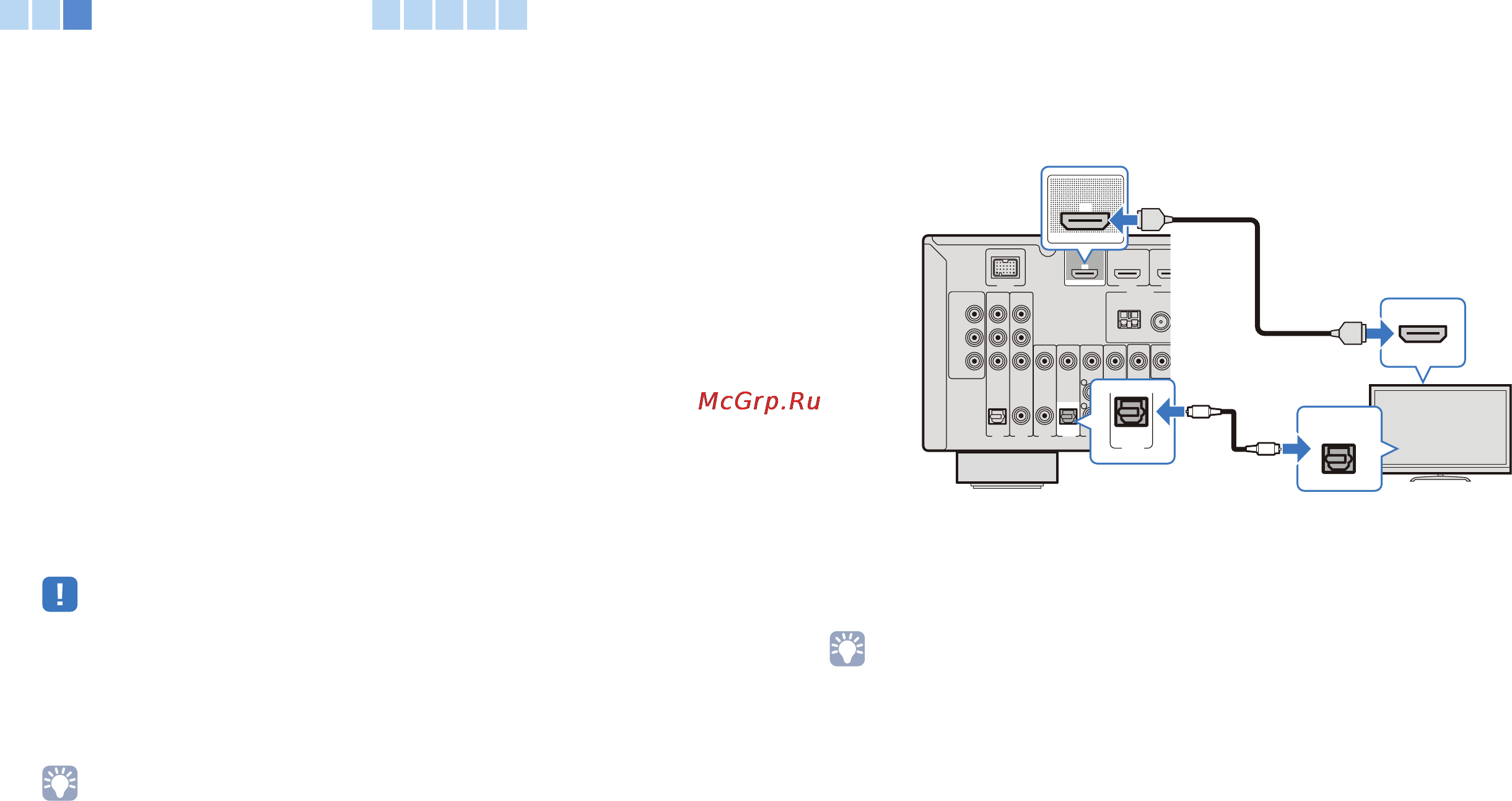

Способ подключения 3
Подключите телевизор к аппарату с помощью кабеля HDMI и оптического кабеля.
Путем переключения источника входного сигнала на “AV4” с помощью клавиши
AV4 пульта ДУ или SCENE звуковой сигнал телевизора выводится через аппарат.
• При подключении телевизора к данному аппарату с помощью кабеля HDMI настройку всех функций
аппарата можно выполнять, используя экран телевизора (c. 60).
• Если воспроизводящее устройство подключено к аналоговым входным видеогнездам
(COMPONENT VIDEO или VIDEO), необходимо также подключить телевизор к гнезду MONITOR
OUT (COMPONENT VIDEO или VIDEO) с помощью аналогового видеокабеля (c. 20).
• Если гнездо AV4 используется другим устройством или другим разъемом, за исключением случаев,
когда используется гнездо OPTICAL (с оптическим кабелем), для входящего аудосигнала с
телевизора, выберите для подключения другое гнездо (любое из гнезд AV 1-6 или AUDIO). Также
задайте настройки входных устройств SCENE (TV) (c. 32).
(телевизор с входными гнездами HDMI)
DOCK
HDMI 1
(BD/DVD)
HD
M
75Ω
PR
PB
Y
MONITOR OUT
AM FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2 AV 3 AV 5 AV 6
AV
OUT
AUDIO
MONIT
O
COAXIAL COAXIAL
(CD)
COMPONENT
VIDEO
R
L
HDMI OUT
AV 4
(TV)
OPTICAL
ARC
HDMI
HDMI
AUDIO1
AV 6
AV
OUT
AV 4
(
TV
)
OPTICAL
OPTICAL
O
O
HDMI
HDMI OUT
ARC
I
HDMI
Аппарат (вид сзади)
Гнездо HDMI OUT
Вход HDMI
Аудиовыход
(цифровой оптический)
Гнездо AV4
(OPTICAL)
TB
1 2 3
Подключение телевизора
4 5 6 7 8
