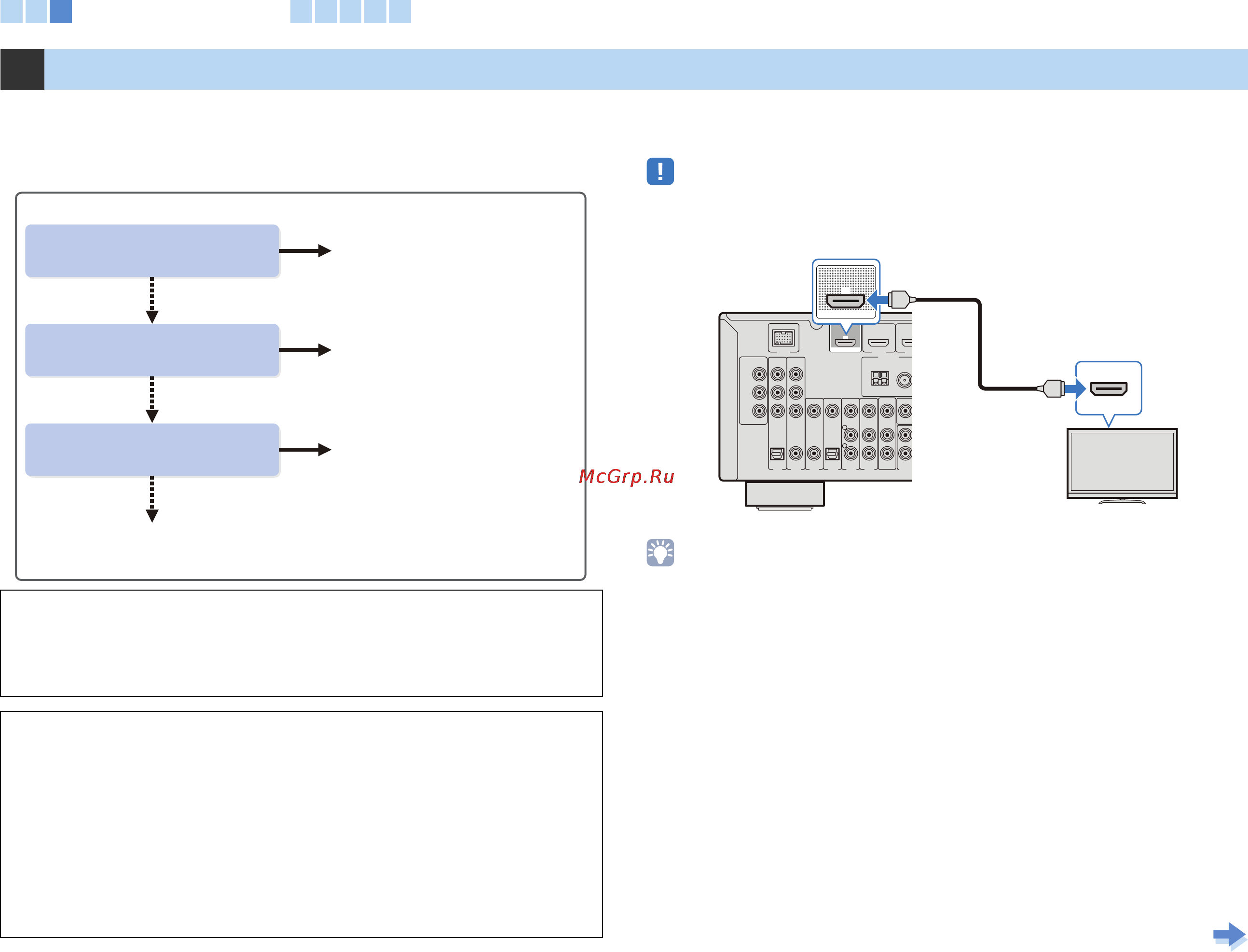

Yamaha Movieset 471B Black [16/99] Подключение телевизора
![Yamaha Movieset 471B Black [16/99] Подключение телевизора](/views2/1067712/page16/bg10.png)
Ru 16
Подключите телевизор к аппарату. Вход видеосигнала аппарата является выходом ТВ.
Аудиосигнал телевизора также может выводиться с данного аппарата. Рекомендуемый способ
подключения телевизора зависит от типа и функций входных видеогнезд телевизора.
Чтобы выбрать способ подключения телевизора к данному аппарату, обратитесь к руководству телевизора.
■
Способ подключения 1
Подключите телевизор к аппарату с помощью кабеля HDMI.
• Необходимо выполнить следующие подключения и действия при условии, что значение,
установленное по умолчанию для параметра “HDMI” в меню “Setup”, не изменялось (c. 69).
• При подключении телевизора к данному аппарату с помощью кабеля HDMI настройку всех функций
аппарата можно выполнять, используя экран телевизора (c. 60).
• Если воспроизводящее устройство подключено к аналоговым входным видеогнездам
(COMPONENT VIDEO или VIDEO), необходимо также подключить телевизор к гнезду MONITOR
OUT (COMPONENT VIDEO или VIDEO) с помощью аналогового видеокабеля (c. 20).
Необходимые настройки
Чтобы использовать функцию управления HDMI и ARC, необходимо
предварительно выполнить следующие настройки.
1 После подключения внешних устройств (телевизора,
воспроизводящих устройств и т.д.) и силового кабеля включите
аппарат, телевизор и воспроизводящие устройства.
3 Подключение телевизора
Видеосигналы, подаваемые на вход с гнезда HDMI, компонентного видеовхода или
композитного видеовхода, выводятся через выходное гнездо того же типа (c. 86).
Выполните необходимые подключения и не забудьте переключить источник входного
сигнала на телевизоре, чтобы он соответствовал воспроизводящему устройству.
Что такое функция управления HDMI?
Когда телевизор подключается к данному аппарату с помощью кабеля HDMI, некоторые операции
аппарата могут выполняться с помощью пульта ДУ телевизора, например включение/перевод в
режим ожидания или регулировка громкости. При подключении к данному аппарату
воспроизводящих устройств, которые поддерживают функцию управления HDMI (BD/DVD-
проигрыватели и т.д.), они также будут доступны. Более подробно см. “Управление HDMI” (с.87).
Что такое Audio Return Channel (ARC)?
Если ваш телевизор поддерживает функцию ARC, звук с телевизора может выводиться
на аппарат с помощью кабеля HDMI, передающего видеосигнал с телевизора.
Ваш телевизор поддерживает
Audio Return Channel (ARC)?
Ваш телевизор поддерживает
управление HDMI?
Ваш телевизор оснащен
входным гнездом HDMI?
Нет
Нет
Нет
✟ Способ подключения 1 (на этой
странице)
✟ Способ подключения 4 (с.20)*
✟ Способ подключения 2 (с.18)
✟ Способ подключения 4 (с.20)*
✟ Способ подключения 3 (с.19)
✟ Способ подключения 4 (с.20)*
* Необходимо, если воспроизводящее устройство
подключено к гнездам видеовхода, отличным от
гнезд HDMI1-4.
✟ Способ подключения 4 (с.20)
Да
Да
Да
и
и
и
(AR
C
-совместимы
й
ТВ)
DOCK
HDMI 1
(BD/DVD)
HD
M
75Ω
PR
PB
Y
MONITOR OUT
AM FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2 AV 3 AV 4 AV 5 AV 6
AV
OUT
AUDIO
MONIT
O
COAXIAL COAXIAL
(CD) (TV)
OPTICAL
COMPONENT
VIDEO
R
L
HDMI OUT
ARC
HDMI OUT
ARC
HDMI
HDMI
HDMI
ARC
IHDMI
Аппарат (вид сзади)
Гнездо HDMI OUT
Вход HDMI
TB
Продолжение
на сл. стр.
1 2 3
