Ru 9

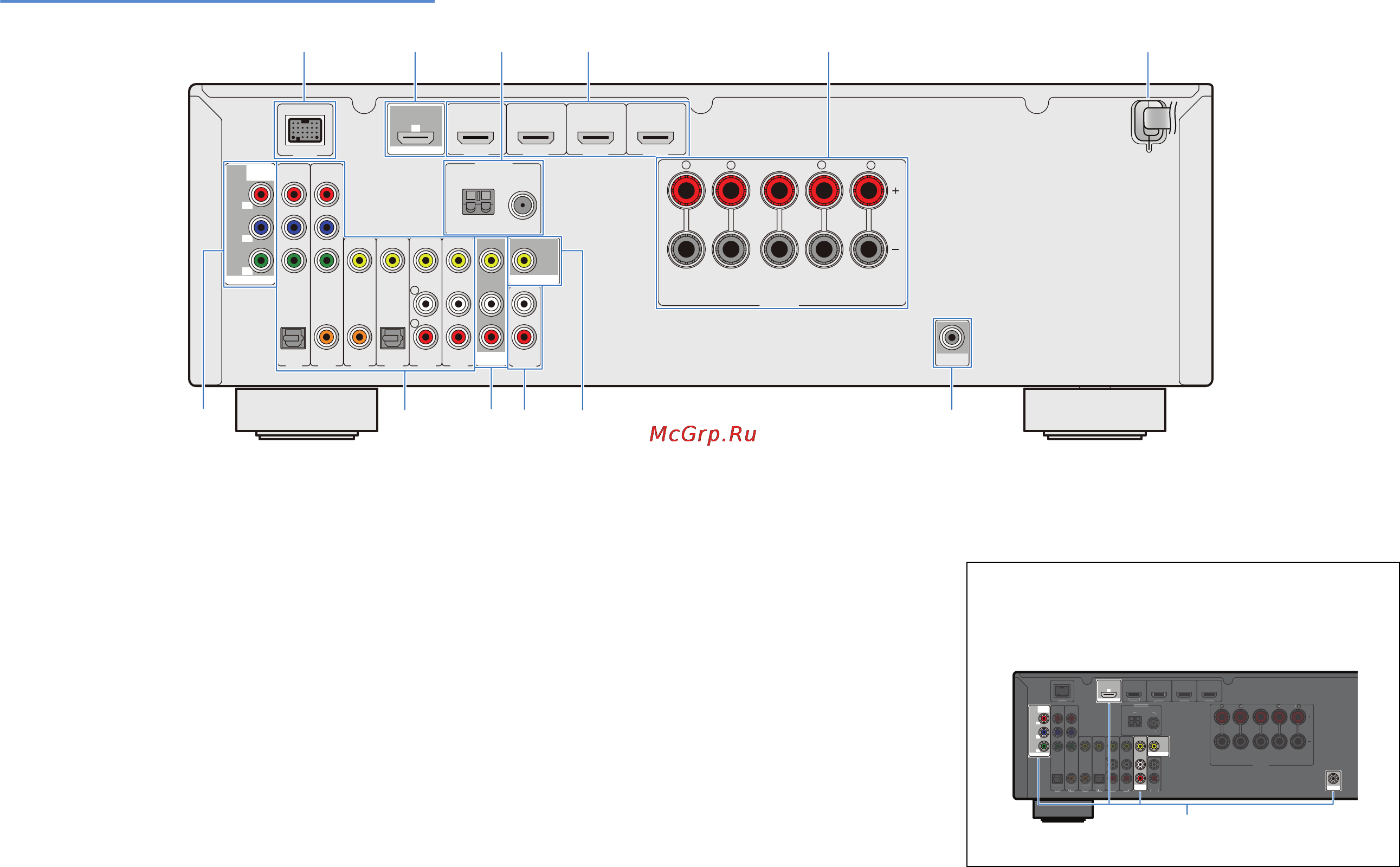

Задняя панель
1 Гнездо DOCK
Для подключения дополнительной универсальной док-
станции Yamaha для iPod, беспроводной системы для
iPod или беспроводного Bluetooth-приемника
аудиосигнала (c. 44, 45, 50).
2 Гнездо HDMI OUT
Для подключения телевизора, совместимого с HDMI, для
вывода на него аудио/видеосигналов. Звук телевизора
вводится на аппарат с помощью функции ARC (c. 16, 18, 19).
3 Гнезда ANTENNA
Для подключения AM и FM-антенн (c. 24).
4 Гнезда HDMI 1-4
Для подключения внешних устройств, совместимых с
HDMI выходами для приема аудио/видеосигналов (c. 21).
5 Разъемы SPEAKERS
Для подключения колонок (c. 14).
6 Силовой кабель
Для подключения аппарата к настенной розетке
переменного тока (c. 25).
7 Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения телевизора, совместимого с
компонентными видеосигналами, для вывода
видеосигнала (c. 20).
Гнездо VIDEO
Для подключения телевизора, совместимого с
видеосигналами, для вывода видеосигнала(c. 20).
8 Гнезда AV1-6
Для подключения воспроизводящих устройств с аудио/
видеовыходами для приема аудио/видеосигналов (c. 21).
9 Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае
выбора аналоговых входов (AV5-6 или AUDIO) (c. 25).
) Гнезда AUDIO
Для подключения воспроизводящих устройств,
оснащенных аналоговыми аудиовыходами, для подачи на
аппарат аудиосигналов (c. 23).
! Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем
(c. 14).
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
75Ω
AM FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2 AV 3 AV 4 AV 5 AV 6
AUDIO
COAXIAL COAXIAL
(CD) (TV)
OPTICAL
FRONT CENTER SURROUND
MAINS
SPEAKERS
R
L
L
R
L
R
AV
OUT
P
R
P
B
Y
MONITOR OUT
COMPONENT
VIDEO
HDMI OUT
ARC
MONITOR OUT
DOCK
SUBWOOFER
621 4 5
977)8!
3
(Модели для Великобритании и Европы)
Область вокруг выходных аудио/видеогнезд обозначена
белым цветом. Используйте эти гнезда для вывода
аудио/видеосигналов на телевизор или другие внешние
устройства.
DOCK
HDMI 1
(BD/DVD)
HDMI 2 HDMI 3
75Ω
AM FM
ANTENNA
VIDEO
AV 1
OPTICAL
AV 2 AV 3 AV 4 AV 5 AV 6
AUDIO
COAXIAL COAXIAL
(CD) (TV)
OPTICAL
SUBWOOFER
R
L
AV
OUT
P
R
P
B
Y
MONITOR OUT
COMPONENT
VIDEO
HDMI OUT
ARC
MONITOR OUT
HDMI 4
FRONT CENTER SURROUND
SPEAKERS
L
R
L
R
DOCK
HDMI 1
(
BD/DVD
)
HDMI 2
HDMI
3
7
5Ω
AM
FM
ANTENN
A
V
IDE
O
A
V1
A
A
O
PTICAL
A
V2
A
A
A
V 3
A
A
A
V4
A
A
A
V 5
A
A
A
V 6
A
A
A
U
DI
O
C
OAXIA
L
COAXIAL
(CD
)
(
TV
)
OPTICAL
R
L
H
DMI
4
F
R
O
NT
C
ENTE
R
S
URR
O
UND
S
PEAKER
S
L
R
L
R
Выходные гнезда
