Ru 24

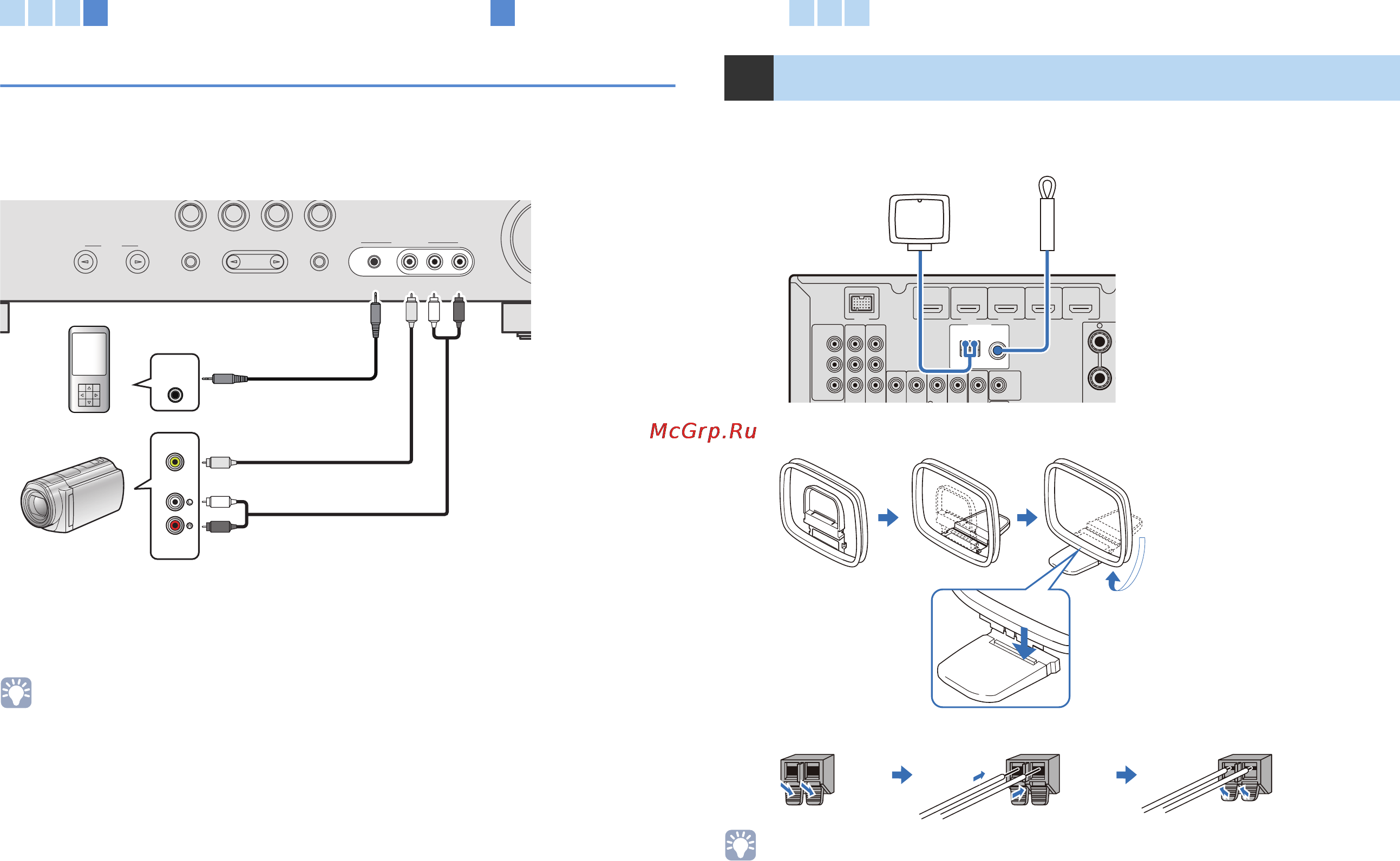

Подключение к гнезду на передней панели
Используйте гнезда VIDEO AUX на передней панели для временного подключения
к ресиверу таких устройств, как игровая приставка или видеокамера. Убедитесь,
что устройство остановлено, и уменьшите его громкость прежде чем подключать
к аппарату.
Когда с помощью клавиши V-AUX будет выбран источник входного сигнала “V-
AUX”, аудио- и видеосигнал с подключенного устройства будут выводиться через
аппарат.
• Если гнездо не используется, установите на него защитную крышку VIDEO AUX для защиты от
пыли.
• При подключении внешних компонентов одновременно к гнезду PORTABLE и гнездам AUDIO, будет
передаваться звук, выводимый через гнездо PORTABLE.
Подключите прилагаемые комнатную FM-антенну и AM-антенну.
Сборка и подключение AM-антенны
• У AM-антенны возьмите столько проводов, сколько необходимо для подключения.
• Провода рамочной AM-антенны не имеют полярности.
VIDEO
PORTABLE
L AUDIO R
VIDEO AUX
STRAIGHTTONE CONTROL
BD
DVD
TV CD RADIO
PROGRAM
INPUT
V RL
R
L
V
AUDIO
VIDEO
AUDIO OUT
Аудиовыход
Видеовыход
Аудиовыход
Видеокамера
Портативный
аудиоплеер
5 Подключение FM/AM-антенн
DOCK
HDMI 1
(BD/DVD)
HDMI 2
HDMI 3
HDMI 4
P
R
P
B
Y
MONITOR OUT
VIDEO
MONITOR OUT
COMPONENT
VIDEO
FRO
N
HDMI OUT
ARC
R
ANTENNA
75Ω
AM FM
Аппарат (вид сзади)
FM-антеннаАМ-антенна
Нажмите и держите
Вставьте Отпустите
1 2 3 4
Подключение воспроизводящих устройств
5
Подключение FM/AM-антенн
6 7 8
