Данный аппарат оборудован следующими входными/выходными гнездами. Используйте гнезда и кабели, соответствующие кабели устройствам.
Аудио/видеогнезда
Гнезда HDMI
Передается цифровое видео и звук. Используйте
для подключения кабель HDMI.
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
Рекомендуется использовать кабель HDMI длиной меньше 5,0
м, чтобы избежать ухудшения качества сигнала.
• При подключении внешнего устройства с гнездом DVI
используйте кабель HDMI/DVI-D.
• Поддерживаются функция управления HDMI, функция
обратного аудиоканала и передача 3D-контента.
Аналоговые видеогнезда
Гнезда COMPONENT VIDEO
Сигнал разделяется на три компонента:
яркость (Y), насыщенность синего цвета (PB) и
насыщенность красного цвета (PR).
Используйте компонентный штекерный видеокабель
с тремя штекерами.
Гнездо VIDEO
Это гнездо используется для передачи обычного
аналогового видеосигнала. Используйте штекерный
видеокабель.
Аудиогнезда
Гнезда OPTICAL
Эти гнезда используются для передачи оптических цифровых
аудиосигналов. Используйте для подключения оптоволоконные
кабели. При необходимости снимите крышку перед использованием.
Гнезда COAXIAL
Эти гнезда используются для передачи коаксиальных цифровых
аудиосигналов. Используйте коаксиальные кабели.
Гнезда AUDIO
Эти гнезда используются для передачи обычных аналоговых
аудиосигналов. Используйте штекерные стереокабели.
Гнездо PORTABLE
Это гнездо используется для передачи обычных
аналоговых аудиосигналов. Используйте при подключении
кабель со стереофоническим мини-штекером.

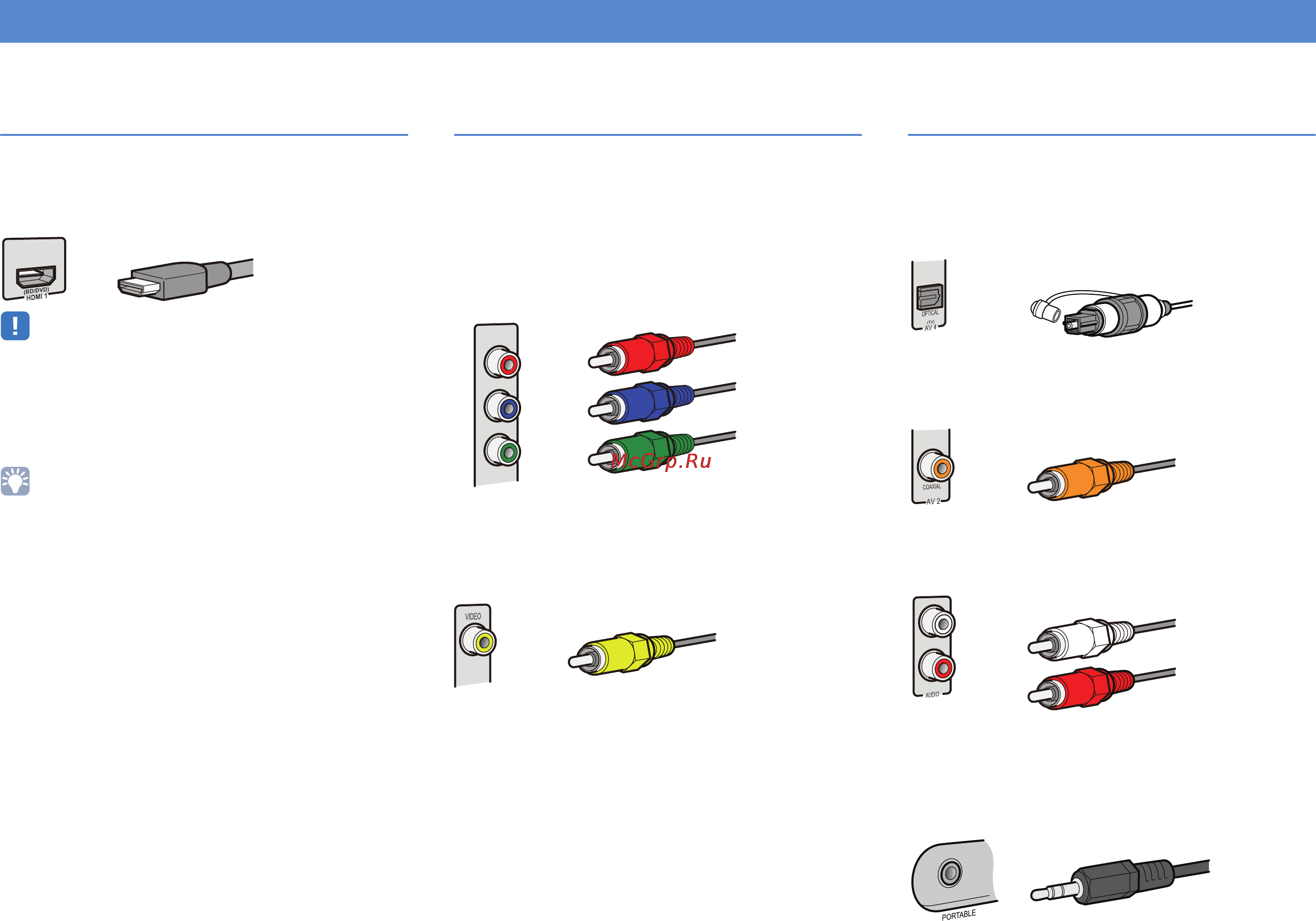

Штекеры кабелей и гнезда
Кабель HDMI
P
R
P
B
Y
Компонентные видеокабели
Красный
Синий
Зеленый
Штекерный видеокабель
Цифровой оптический кабель
Цифровой коаксиальный кабель
Стереофонический штекерный кабель
Стереофонический кабель с мини-штекером
